Partie C - Question C.2 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - ITEC 2023

Thème : Chaîne de puissance : structure, fonctions et solutions techniques · Tiré du sujet Métropole France - Innovation Technologique et Eco-conception (ITEC) (2023)

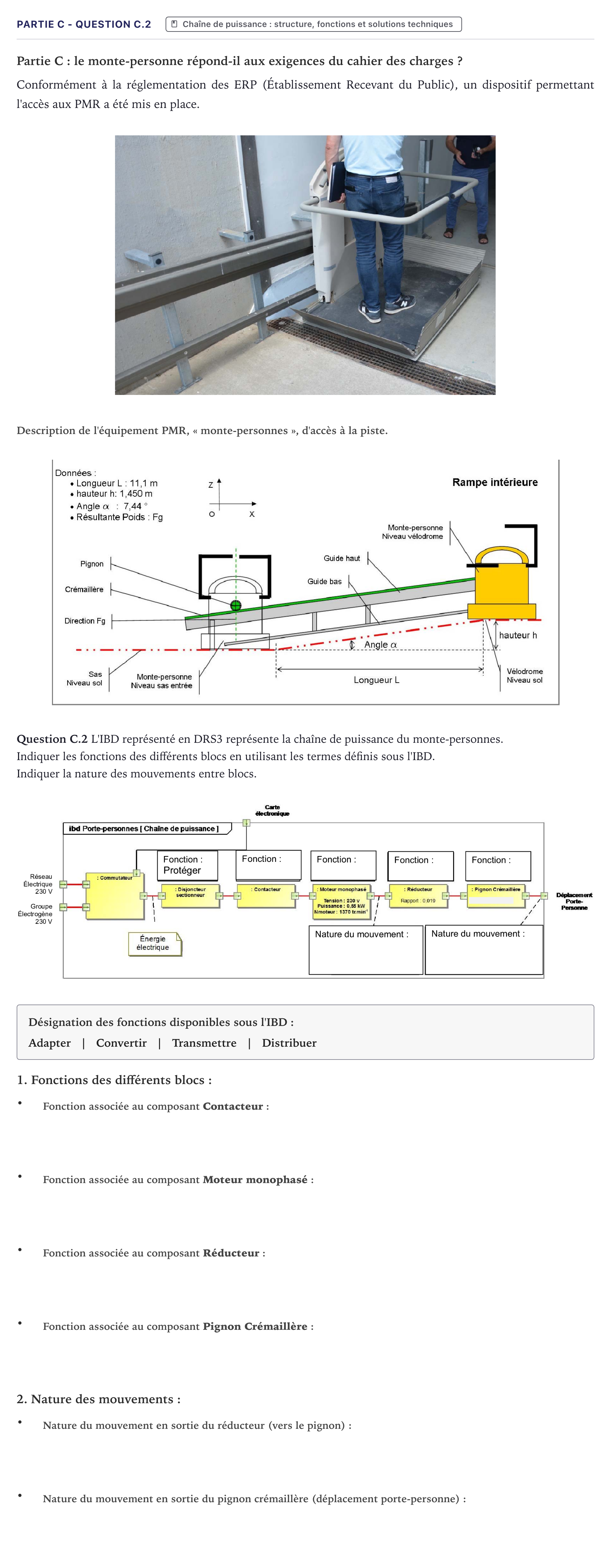

Énoncé

Partie C: le monte-personne répond-il aux exigences du cahier des charges ?

Conformément à la réglementation des ERP (Établissement Recevant du Public), un dispositif permettant l'accès aux PMR a été mis en place.

Description de l'équipement PMR, « monte-personnes », d'accès à la piste.

Question C.2 L'IBD représenté en DRS3 représente la chaîne de puissance du monte-personnes.

Indiquer les fonctions des différents blocs en utilisant les termes définis sous l'IBD.

Indiquer la nature des mouvements entre blocs.

Désignation des fonctions disponibles sous l'IBD:

Adapter | Convertir | Transmettre | Distribuer

1. Fonctions des différents blocs:

•

•

•

•

2. Nature des mouvements:

•

•

Énoncé: Partie C - Question C.2 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - ITEC 2023

Corrigé

Corrigé établi d’après les éléments de correction officiels

Question C.2 : Indiquer les fonctions des différents blocs et la nature des mouvements.

Réponse : - Contacteur : Distribuer - Moteur monophasé : Convertir - Réducteur : Adapter - Pignon Crémaillère : Transmettre - Sortie réducteur : Mouvement de rotation - Sortie pignon-crémaillère : Mouvement de translation
