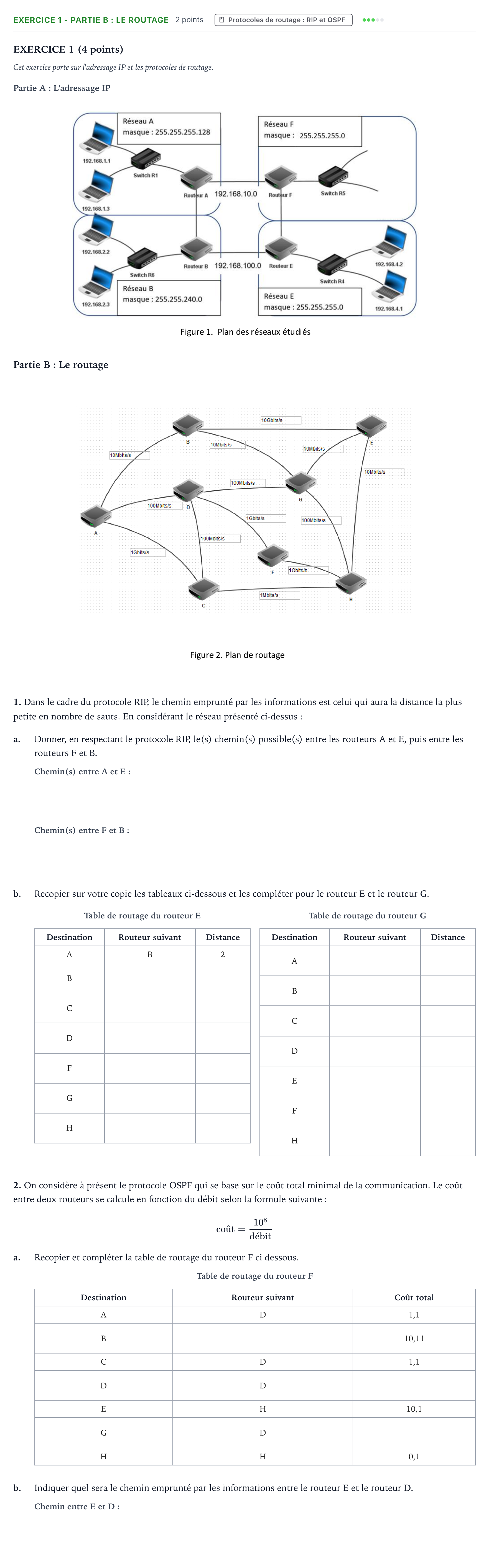

Exercice 1 - Partie B : Le routage · Bac Numérique et Sciences Informatiques Centres étrangers (Afrique) 2023 (jour 2)

EXERCICE 1 (4 points)

Cet exercice porte sur l'adressage IP et les protocoles de routage.

Partie A: L'adressage IP

Partie B: Le routage

1. Dans le cadre du protocole RIP, le chemin emprunté par les informations est celui qui aura la distance la plus petite en nombre de sauts. En considérant le réseau présenté ci-dessus:

a.

Donner, en respectant le protocole RIP, le(s) chemin(s) possible(s) entre les routeurs A et E, puis entre les routeurs F et B.

b.

Recopier sur votre copie les tableaux ci-dessous et les compléter pour le routeur E et le routeur G.

Destination

Routeur suivant

Distance

A

B

2

B

C

D

F

G

H

Destination

Routeur suivant

Distance

A

B

C

D

E

F

H

2. On considère à présent le protocole OSPF qui se base sur le coût total minimal de la communication. Le coût entre deux routeurs se calcule en fonction du débit selon la formule suivante:

$$\text{coût} = \frac{10^8}{\text{débit}}$$

a.

Recopier et compléter la table de routage du routeur F ci dessous.

Destination

Routeur suivant

Coût total

A

D

1,1

B

10,11

C

D

1,1

D

D

E

H

10,1

G

D

H

H

0,1

b.

Indiquer quel sera le chemin emprunté par les informations entre le routeur E et le routeur D.
