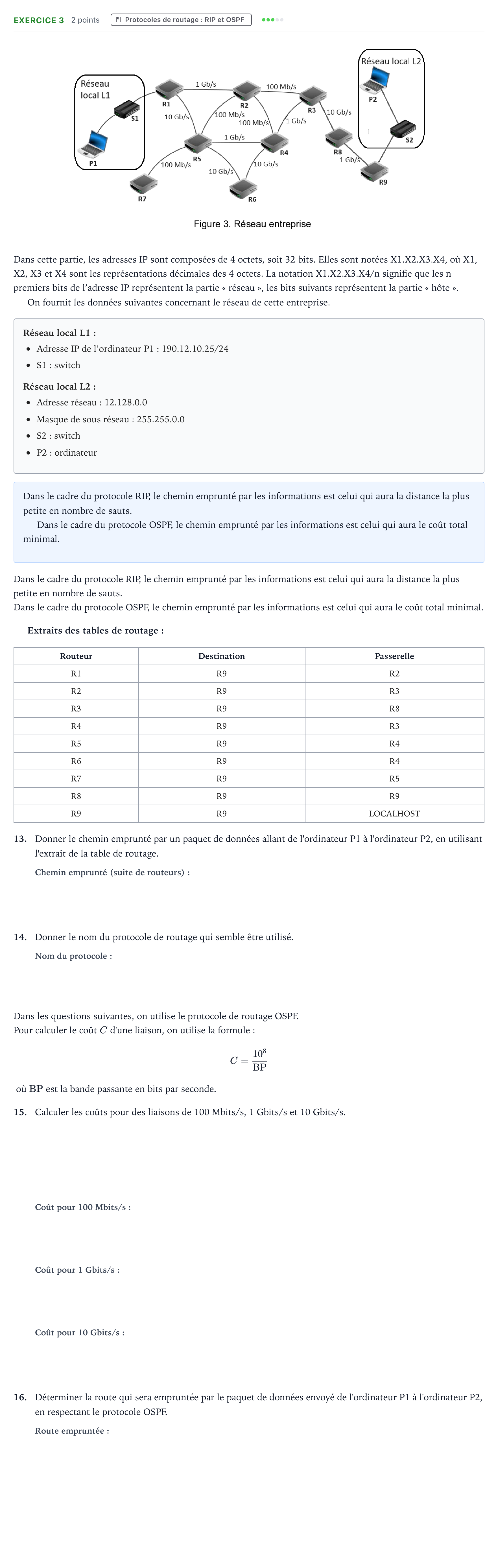

Exercice 3 - Protocoles de routage · Bac Numérique et Sciences Informatiques Amérique du Sud 2025 (jour 2)

Dans cette partie, les adresses IP sont composées de 4 octets, soit 32 bits. Elles sont notées X1.X2.X3.X4, où X1, X2, X3 et X4 sont les représentations décimales des 4 octets. La notation X1.X2.X3.X4/n signifie que les n premiers bits de l’adresse IP représentent la partie « réseau », les bits suivants représentent la partie « hôte ».

On fournit les données suivantes concernant le réseau de cette entreprise.

Réseau local L1:

Adresse IP de l’ordinateur P1: 190.12.10.25/24

S1: switch

Réseau local L2:

Adresse réseau: 12.128.0.0

Masque de sous réseau: 255.255.0.0

S2: switch

P2: ordinateur

Dans le cadre du protocole RIP, le chemin emprunté par les informations est celui qui aura la distance la plus petite en nombre de sauts.

Dans le cadre du protocole OSPF, le chemin emprunté par les informations est celui qui aura le coût total minimal.

Dans le cadre du protocole RIP, le chemin emprunté par les informations est celui qui aura la distance la plus petite en nombre de sauts.

Dans le cadre du protocole OSPF, le chemin emprunté par les informations est celui qui aura le coût total minimal.

Extraits des tables de routage:

Routeur

Destination

Passerelle

R1 · R9 · R2

R2 · R9 · R3

R3 · R9 · R8

R4 · R9 · R3

R5 · R9 · R4

R6 · R9 · R4

R7 · R9 · R5

R8 · R9 · R9

R9 · R9 · LOCALHOST

13.

Donner le chemin emprunté par un paquet de données allant de l'ordinateur P1 à l'ordinateur P2, en utilisant l'extrait de la table de routage.

14.

Donner le nom du protocole de routage qui semble être utilisé.

Dans les questions suivantes, on utilise le protocole de routage OSPF.

Pour calculer le coût $C$ d'une liaison, on utilise la formule: $$C = \frac{10^8}{\mathrm{BP}}$$

où $\mathrm{BP}$ est la bande passante en bits par seconde.

15.

Calculer les coûts pour des liaisons de 100 Mbits/s, 1 Gbits/s et 10 Gbits/s.

16.

Déterminer la route qui sera empruntée par le paquet de données envoyé de l'ordinateur P1 à l'ordinateur P2, en respectant le protocole OSPF.
