Exercice 2 - Partie A : Réseau · Bac Numérique et Sciences Informatiques Amérique du Sud 2023 (jour 2)

Exercice 2 (4 points)

Les deux parties de cet exercice sont indépendantes.

Le jeu de go est un jeu de société originaire de Chine. Il oppose deux adversaires qui placent à tour de rôle des pierres, respectivement noires et blanches, sur un plateau.

Partie A: Réseau

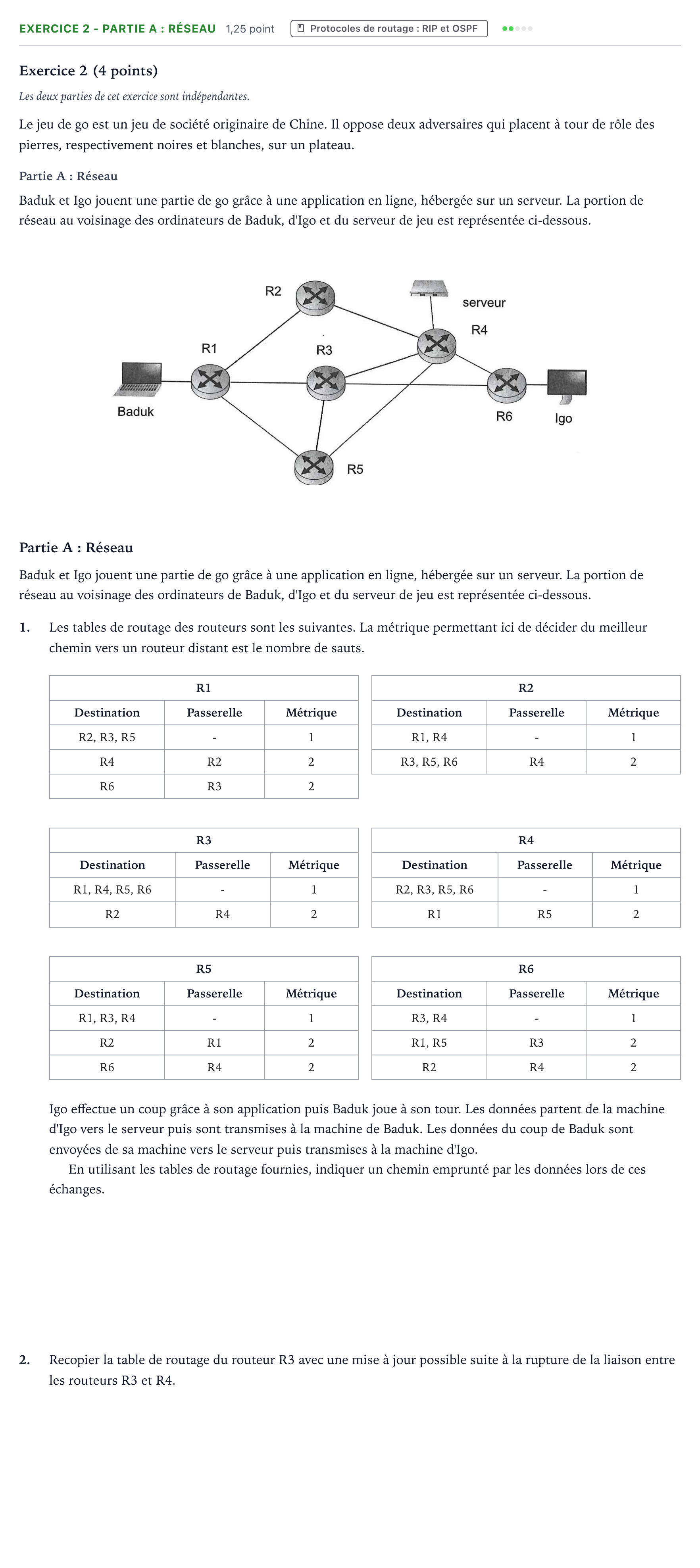

Baduk et Igo jouent une partie de go grâce à une application en ligne, hébergée sur un serveur. La portion de réseau au voisinage des ordinateurs de Baduk, d'Igo et du serveur de jeu est représentée ci-dessous.

Partie A: Réseau

Baduk et Igo jouent une partie de go grâce à une application en ligne, hébergée sur un serveur. La portion de réseau au voisinage des ordinateurs de Baduk, d'Igo et du serveur de jeu est représentée ci-dessous.

1.

Les tables de routage des routeurs sont les suivantes. La métrique permettant ici de décider du meilleur chemin vers un routeur distant est le nombre de sauts.

R1

Destination · Passerelle · Métrique

R2, R3, R5 · - · 1

R4 · R2 · 2

R6 · R3 · 2

R2

Destination · Passerelle · Métrique

R1, R4 · - · 1

R3, R5, R6 · R4 · 2

R3

Destination · Passerelle · Métrique

R1, R4, R5, R6 · - · 1

R2 · R4 · 2

R4

Destination · Passerelle · Métrique

R2, R3, R5, R6 · - · 1

R1 · R5 · 2

R5

Destination · Passerelle · Métrique

R1, R3, R4 · - · 1

R2 · R1 · 2

R6 · R4 · 2

R6

Destination · Passerelle · Métrique

R3, R4 · - · 1

R1, R5 · R3 · 2

R2 · R4 · 2

Igo effectue un coup grâce à son application puis Baduk joue à son tour. Les données partent de la machine d'Igo vers le serveur puis sont transmises à la machine de Baduk. Les données du coup de Baduk sont envoyées de sa machine vers le serveur puis transmises à la machine d'Igo.

En utilisant les tables de routage fournies, indiquer un chemin emprunté par les données lors de ces échanges.

2.

Recopier la table de routage du routeur R3 avec une mise à jour possible suite à la rupture de la liaison entre les routeurs R3 et R4.
