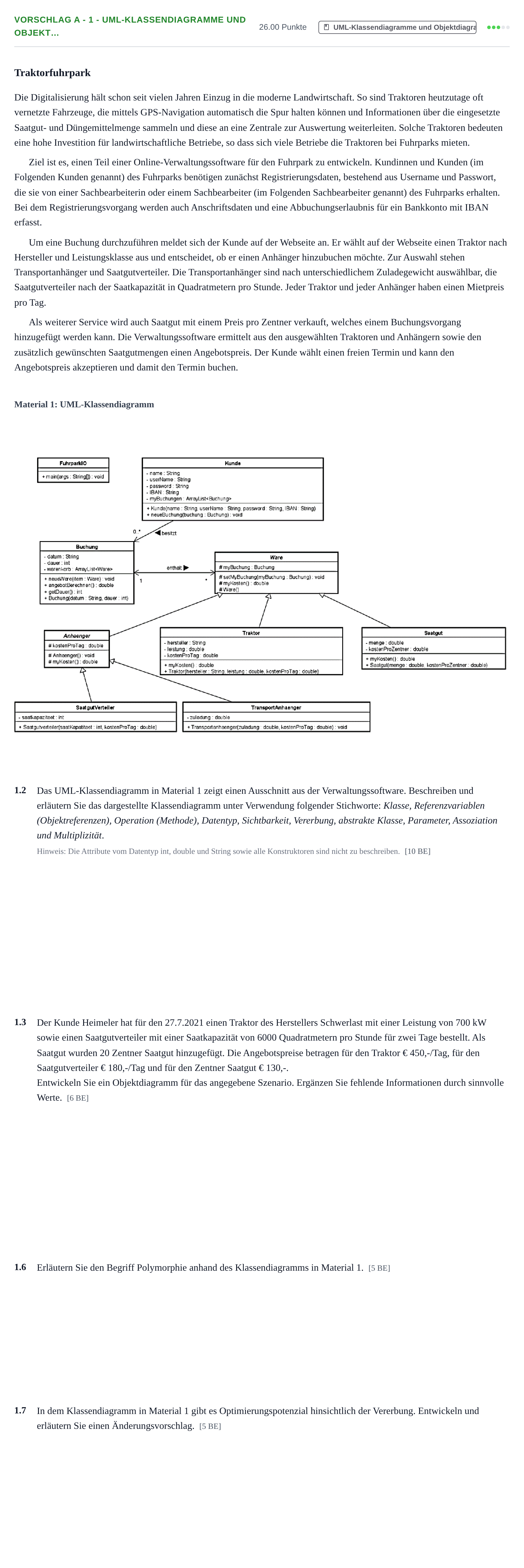

Aufgabe Vorschlag A - 1 - UML-Klassendiagramme und Objekt… · Abitur Hessen Technische Informatik LK 2022

1.2 Beschreiben und erläutern Sie das dargestellte Klassendiagramm unter Verwendung folgender Stichworte: Klasse, Referenzvariablen (Objektreferenzen), Operation (Methode), Datentyp, Sichtbarkeit, Vererbung, abstrakte Klasse, Parameter, Assoziation und Multiplizität.

Lösung: Die Methode main befindet sich in der Klasse FuhrparkIO. Die Klasse Kunde kann beliebig viele Buchungen besitzen. Dieses wird durch die unidirektionale Assoziation mit dem Namen besitzt und der Multiplizität 0..* in Richtung Buchung dargestellt. In der Klasse Kunde befindet sich die Referenzvariablenliste myBuchungen mit dem Datentyp Buchung, in die mithilfe der Methode neueBuchung() neue Buchungen zu der Liste hinzugefügt werden können. Als Parameter besitzt diese Methode eine buchung vom Datentyp Buchung. Die Klasse Buchung enthält eine Referenzvariablenliste warenkorb, in der die gebuchten Waren gespeichert werden. Diese werden mithilfe der Methode neueWare() zu der Liste hinzugefügt. Als Parameter besitzt diese Methode ein item vom Datentyp Ware. Es sind noch zwei weitere Methoden angegeben: Der Getter für das Attribut dauer mit dem Rückgabedatentyp int und die Methode angebotBerechnen mit dem Rückgabedatentyp double. Zwischen der Klasse Buchung und der abstrakten Klasse Ware existiert die bidirektionale Assoziation enthält. Eine Buchung kennt beliebig viele Waren, aber eine Ware kennt nur eine Buchung. Die Referenzvariable myBuchung für die Buchung in der Klasse Ware ist vom Datentyp Buchung und die Sichtbarkeit ist protected (#). In der Klasse Ware gibt es den Setter für die Referenzvariable myBuchung mit dem Parameter myBuchung mit dem Datentyp Buchung und die Methode myKosten mit dem Rückgabedatentyp double. Von der Klasse Ware erben die drei Klassen Anhaenger, Traktor und Saatgut (Vererbungs-Beziehung). In allen drei Klassen gibt es die Methode myKosten mit dem Rückgabedatentyp double. Von der abstrakten Klasse Anhaenger erben die beiden Klassen SaatgutVerteiler und TransportAnhaenger.

1.3 Entwickeln Sie ein Objektdiagramm für das angegebene Szenario. Ergänzen Sie fehlende Informationen durch sinnvolle Werte.

Lösung: Objekte und Attributbelegungen: - :Kunde mit name="Heimeler", userName="heimlich", Password="asdofjwe9", IBAN="DE123456789" - :Buchung mit datum="27.7.2021", dauer=2, verknüpft mit :Kunde - :SaatgutVerteiler mit saatkapazitaet=6000, kostenProTag=180.0 - :Traktor mit hersteller="Schwerlast", leistung=700.0, kostenProTag=450.0 - :Saatgut mit menge=20.0, kostenProZentner=130.0 Alle drei Positionen sind über Objektverknüpfungen (Links) mit der Buchung verbunden.

1.6 Erläutern Sie den Begriff Polymorphie anhand des Klassendiagramms in Material 1.

Lösung: Von Polymorphie spricht man, wenn zwei Klassen denselben Methodennamen verwenden, die Implementierung der Methoden sich aber unterscheidet. In der abstrakten Klasse Ware ist die Signatur der Methode myKosten() aufgeführt. Von dieser Klasse erben u. a. die Klassen Traktor und Saatgut. In der Klasse Traktor findet die Berechnung in myKosten() mittels dauer*kostenProTag statt, während in der Klasse Saatgut die Berechnung in myKosten() mittels menge*kostenProZentner erfolgt. Man spricht in diesem Zusammenhang auch davon, dass die Methode myKosten() überschrieben wird.

1.7 In dem Klassendiagramm in Material 1 gibt es Optimierungspotenzial hinsichtlich der Vererbung. Entwickeln und erläutern Sie einen Änderungsvorschlag.

Lösung: Unter der Klasse Anhaenger sind zwei Typen von Anhängern spezialisiert. Es gibt keine strukturellen Unterschiede zwischen den Anhängern und dem Traktor, so dass der Traktor auf die gleiche Ebene wie die Anhänger gestellt werden kann. Das bedeutet, dass die Klasse Anhaenger z. B. in Fahrzeuge umbenannt werden kann. Die Klasse Traktor würde dann von der Klasse Fahrzeuge erben, genauso wie die Klassen SaatgutVerteiler und TransportAnhaenger. Das Attribut kostenProTag ist schon in der jetzigen Klasse Anhaenger vorhanden, genauso wie die Behandlung der Kostenermittlung in der Methode myKosten(). Das heißt, dass sowohl das Attribut als auch die Methode im Sinne der Objektorientierung aus der Klasse Traktor entfernt werden können.
