Aufgabe Vorschlag A - Aufgabe 1.2 · Abitur Hessen Technische Informatik LK 2021

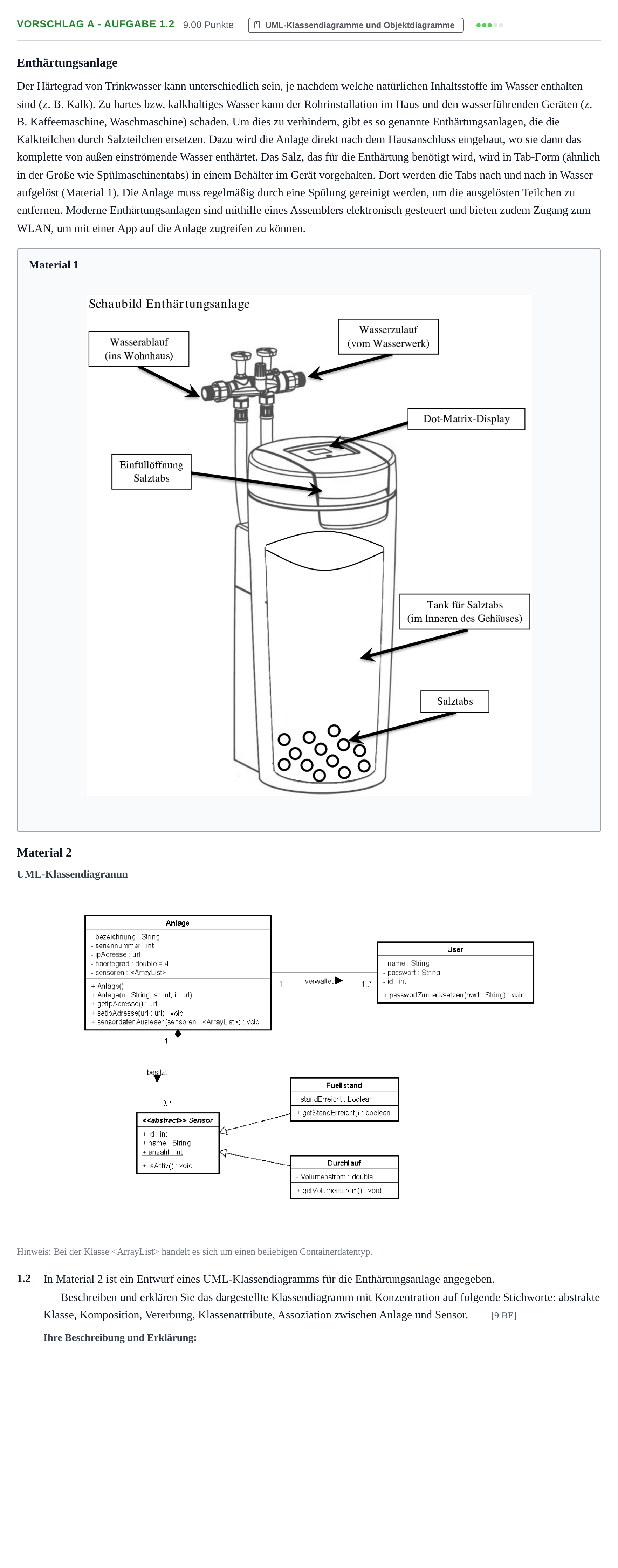

1.2 In Material 2 ist ein Entwurf eines UML-Klassendiagramms für die Enthärtungsanlage angegeben. Beschreiben und erklären Sie das dargestellte Klassendiagramm mit Konzentration auf folgende Stichworte: abstrakte Klasse, Komposition, Vererbung, Klassenattribute, Assoziation zwischen Anlage und Sensor.

Lösung: Das Diagramm besteht aus fünf Klassen: - Abstrakte Klasse: Die Klasse `Sensor` ist abstrakt (`<<abstract>>` bzw. kursiv; von ihr können keine direkten Instanzen erzeugt werden). - Vererbung: Die Klassen `Fuellstand` und `Durchlauf` erben (Generalisierungspfeil mit geschlossener, nicht ausgefüllter Spitze) von der abstrakten Klasse `Sensor`. Sie übernehmen deren Attribute (`id: int`, `name: String`, Klassenattribut `anzahl: int`) und Methoden (`isActiv(): void`) und erweitern diese um eigene Attribute und Methoden (`standErreicht`, `getStandErreicht()` bzw. `Volumenstrom`, `getVolumenstrom()`). - Klassenattribute: In `Sensor` ist das Attribut `anzahl: int` unterstrichen dargestellt; es handelt sich somit um ein Klassenattribut (statisches Attribut), das für alle Instanzen gemeinsam existiert und auf das direkt ohne Instanz zugegriffen werden kann. - Komposition / Assoziation zwischen Anlage und Sensor: Zwischen `Anlage` und `Sensor` besteht eine existenzabhängige Ganzes-Teil-Beziehung (Komposition, gekennzeichnet durch die ausgefüllte schwarze Raute an `Anlage`). Wenn keine Instanz der Klasse `Anlage` existiert, existieren auch keine `Sensor`-Objekte. Multiplizität: Eine Anlage (1) besitzt beliebig viele Sensoren ($0..*$), und die Sensoren gehören genau zu einer Anlage. - Weitere Klassen und Beziehungen: Die Klasse `Anlage` steht zudem in einer Assoziation zur Klasse `User` («verwaltet», $1$ zu $1..*$).
