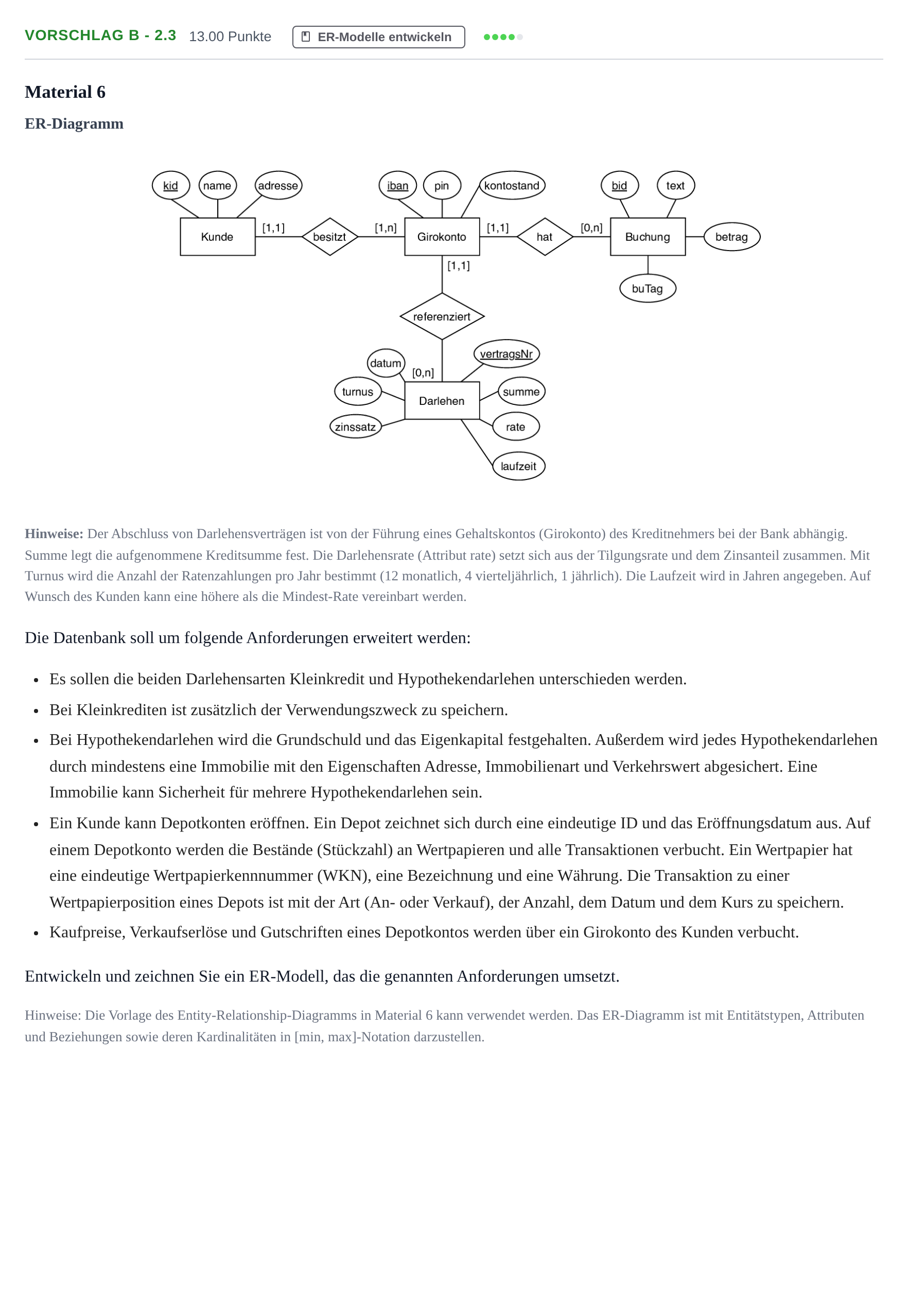

Aufgabe Vorschlag B - 2.3 · Abitur Hessen Praktische Informatik LK 2022
Thema: ER-Modelle entwickeln · Aus der Prüfung LK (2022)
Aufgabenstellung
Material 6
ER-Diagramm
Hinweise: Der Abschluss von Darlehensverträgen ist von der Führung eines Gehaltskontos (Girokonto) des Kreditnehmers bei der Bank abhängig. Summe legt die aufgenommene Kreditsumme fest. Die Darlehensrate (Attribut rate) setzt sich aus der Tilgungsrate und dem Zinsanteil zusammen. Mit Turnus wird die Anzahl der Ratenzahlungen pro Jahr bestimmt (12 monatlich, 4 vierteljährlich, 1 jährlich). Die Laufzeit wird in Jahren angegeben. Auf Wunsch des Kunden kann eine höhere als die Mindest-Rate vereinbart werden.
Die Datenbank soll um folgende Anforderungen erweitert werden:
Es sollen die beiden Darlehensarten Kleinkredit und Hypothekendarlehen unterschieden werden.
Bei Kleinkrediten ist zusätzlich der Verwendungszweck zu speichern.
Bei Hypothekendarlehen wird die Grundschuld und das Eigenkapital festgehalten. Außerdem wird jedes Hypothekendarlehen durch mindestens eine Immobilie mit den Eigenschaften Adresse, Immobilienart und Verkehrswert abgesichert. Eine Immobilie kann Sicherheit für mehrere Hypothekendarlehen sein.
Ein Kunde kann Depotkonten eröffnen. Ein Depot zeichnet sich durch eine eindeutige ID und das Eröffnungsdatum aus. Auf einem Depotkonto werden die Bestände (Stückzahl) an Wertpapieren und alle Transaktionen verbucht. Ein Wertpapier hat eine eindeutige Wertpapierkennnummer (WKN), eine Bezeichnung und eine Währung. Die Transaktion zu einer Wertpapierposition eines Depots ist mit der Art (An- oder Verkauf), der Anzahl, dem Datum und dem Kurs zu speichern.
Kaufpreise, Verkaufserlöse und Gutschriften eines Depotkontos werden über ein Girokonto des Kunden verbucht.
Entwickeln und zeichnen Sie ein ER-Modell, das die genannten Anforderungen umsetzt.
Hinweise: Die Vorlage des Entity-Relationship-Diagramms in Material 6 kann verwendet werden. Das ER-Diagramm ist mit Entitätstypen, Attributen und Beziehungen sowie deren Kardinalitäten in [min, max]-Notation darzustellen.
Lösung
Nach den offiziellen Korrekturhinweisen
Entwickeln und zeichnen Sie ein ER-Modell, das die genannten Anforderungen umsetzt.
Lösung: Musterlösung / Erweitertes ER-Modell: - Spezialisierung von Darlehen: Vererbung/Spezialisierung (`is a`) von `Darlehen` [1,1] zu `Kleinkredit` [0,1] und `Hypothekendarlehen` [0,1]. - Attribute für `Kleinkredit`: `verwendungszweck`. - Attribute für `Hypothekendarlehen`: `eigenkapital`, `grundschuld`. - Absicherung durch Immobilie: - Entität `Immobilie` mit Attributen `iid` (Primärschlüssel), `adresse`, `art`, `wert`. - Beziehung `abgesichert durch` zwischen `Hypothekendarlehen` [1,m] und `Immobilie` [1,n]. - Depotkonto: - Entität `Depotkonto` mit Attributen `did` (Primärschlüssel), `datum`. - Beziehung `eröffnet` zwischen `Kunde` [1,1] und `Depotkonto` [0,n]. - Beziehung `referenziert` zwischen `Depotkonto` [0,n] und `Girokonto` [1,1]. - Wertpapier und Depotbestand: - Entität `Wertpapier` mit Attributen `wkn` (Primärschlüssel), `bezeichnung`, `währung`. - Beziehung/Beziehungstyp `enthält` (bzw. Bestand) zwischen `Depotkonto` [0,m] und `Wertpapier` [1,n] mit Beziehungsattribut `stück`. - Transaktion: - Entität `Transaktion` mit Attributen `tid` (Primärschlüssel), `art`, `kurs`, `anzahl`, `datum`. - Beziehung `gehört zu` zwischen `Transaktion` [1,n] und der Bestandsbeziehung (`enthält`) [1,1].
