Aufgabe Vorschlag A - 1.1 · Abitur Hessen Praktische Informatik LK 2022
Thema: ER-Modelle entwickeln · Aus der Prüfung LK (2022)
Aufgabenstellung

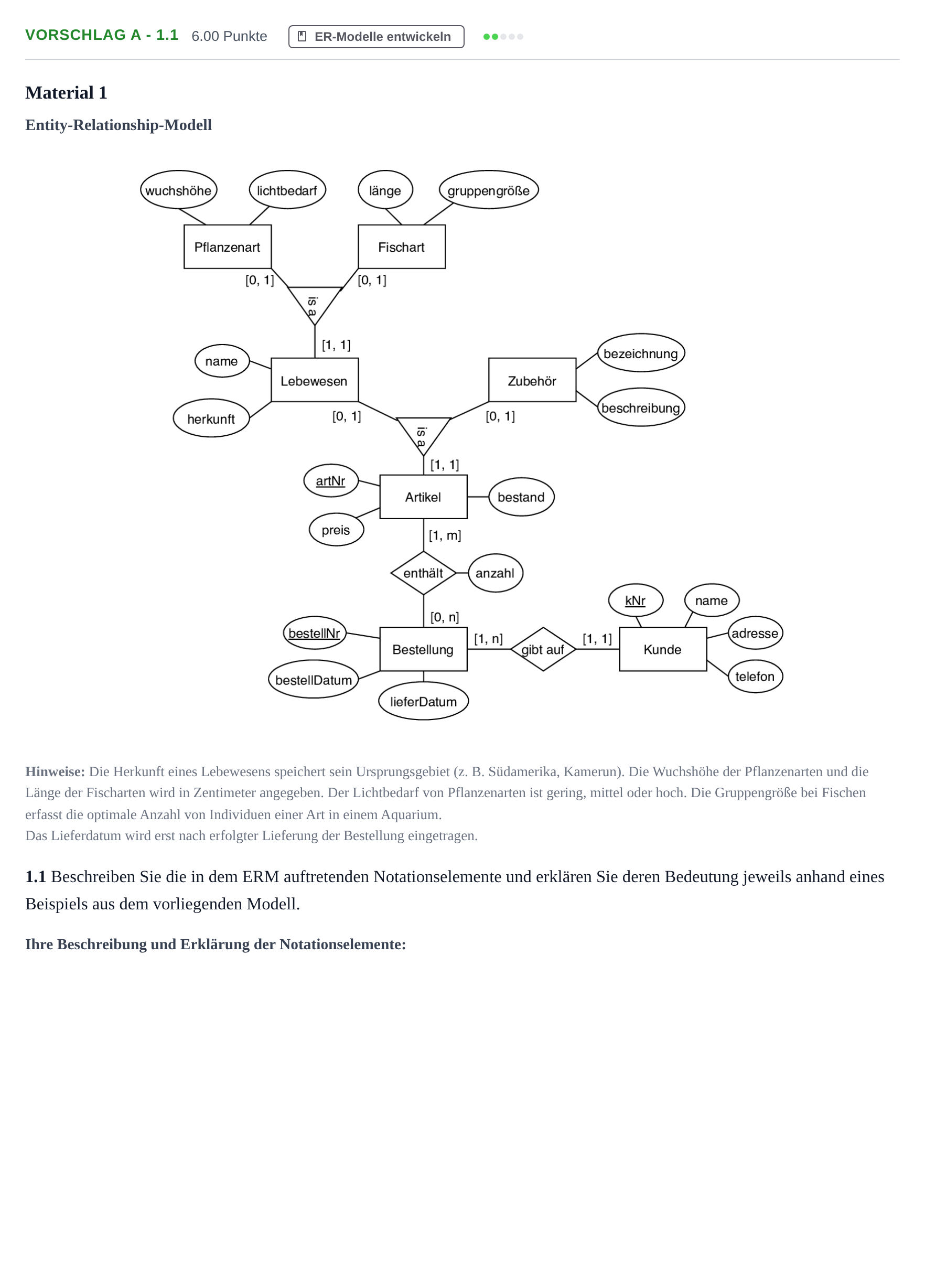

Material 1
Entity-Relationship-Modell
Hinweise: Die Herkunft eines Lebewesens speichert sein Ursprungsgebiet (z. B. Südamerika, Kamerun). Die Wuchshöhe der Pflanzenarten und die Länge der Fischarten wird in Zentimeter angegeben. Der Lichtbedarf von Pflanzenarten ist gering, mittel oder hoch. Die Gruppengröße bei Fischen erfasst die optimale Anzahl von Individuen einer Art in einem Aquarium.
Das Lieferdatum wird erst nach erfolgter Lieferung der Bestellung eingetragen.
1.1 Beschreiben Sie die in dem ERM auftretenden Notationselemente und erklären Sie deren Bedeutung jeweils anhand eines Beispiels aus dem vorliegenden Modell.
Lösung
Nach den offiziellen Korrekturhinweisen
1.1 Beschreiben Sie die in dem ERM auftretenden Notationselemente und erklären Sie deren Bedeutung jeweils anhand eines Beispiels aus dem vorliegenden Modell.
Lösung: Entitätstypen (Rechteck; z. B. Kunde), Attribute (Ellipse; z. B. name, telefon), identifizierende Attribute / Primärschlüssel (unterstrichene Ellipse; z. B. kNr), Beziehungstypen (Raute; z. B. enthält mit Attribut anzahl), Kardinalitäten ([min,max]-Notation; z. B. [1, m] und [0, n] bei enthält), is-a-Beziehung / Generalisierung/Spezialisierung (Dreieck; z. B. Artikel als Obertyp von Lebewesen und Zubehör).
Die ausführliche Erklärung Schritt für Schritt (mit KI) gibt es mit Premium. Premium
Löse sie direkt hier: automatische Korrektur, Hinweise und Lösung Schritt für Schritt.
