Aufgabe Vorschlag A - 2 - ER-Modelle entwickeln · Abitur Hessen Praktische Informatik LK 2021
Thema: ER-Modelle entwickeln · Aus der Prüfung LK (2021)
Aufgabenstellung
2 Entwicklung einer Datenbank für den Lieferservice
Ein Entity-Relationship-Modell (ERM) der Datenbank ist in Material 7 zu finden.
Material 7

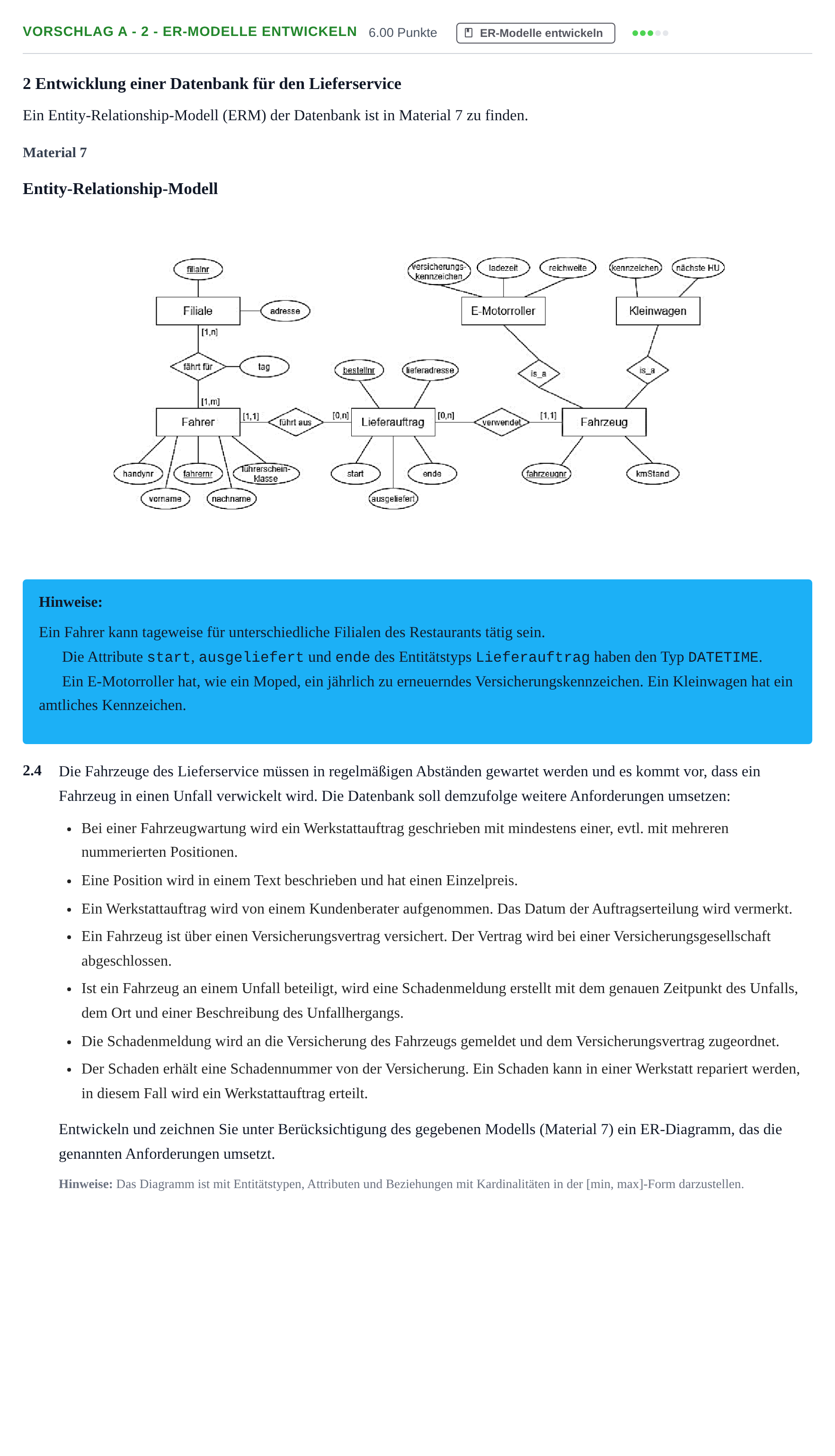

Entity-Relationship-Modell
Hinweise:
Ein Fahrer kann tageweise für unterschiedliche Filialen des Restaurants tätig sein.
Die Attribute start, ausgeliefert und ende des Entitätstyps Lieferauftrag haben den Typ DATETIME.
Ein E-Motorroller hat, wie ein Moped, ein jährlich zu erneuerndes Versicherungskennzeichen. Ein Kleinwagen hat ein amtliches Kennzeichen.
2.4
Die Fahrzeuge des Lieferservice müssen in regelmäßigen Abständen gewartet werden und es kommt vor, dass ein Fahrzeug in einen Unfall verwickelt wird. Die Datenbank soll demzufolge weitere Anforderungen umsetzen:
Bei einer Fahrzeugwartung wird ein Werkstattauftrag geschrieben mit mindestens einer, evtl. mit mehreren nummerierten Positionen.
Eine Position wird in einem Text beschrieben und hat einen Einzelpreis.
Ein Werkstattauftrag wird von einem Kundenberater aufgenommen. Das Datum der Auftragserteilung wird vermerkt.
Ein Fahrzeug ist über einen Versicherungsvertrag versichert. Der Vertrag wird bei einer Versicherungsgesellschaft abgeschlossen.
Ist ein Fahrzeug an einem Unfall beteiligt, wird eine Schadenmeldung erstellt mit dem genauen Zeitpunkt des Unfalls, dem Ort und einer Beschreibung des Unfallhergangs.
Die Schadenmeldung wird an die Versicherung des Fahrzeugs gemeldet und dem Versicherungsvertrag zugeordnet.
Der Schaden erhält eine Schadennummer von der Versicherung. Ein Schaden kann in einer Werkstatt repariert werden, in diesem Fall wird ein Werkstattauftrag erteilt.
Entwickeln und zeichnen Sie unter Berücksichtigung des gegebenen Modells (Material 7) ein ER-Diagramm, das die genannten Anforderungen umsetzt.
Hinweise: Das Diagramm ist mit Entitätstypen, Attributen und Beziehungen mit Kardinalitäten in der [min, max]-Form darzustellen.
Lösung
Nach den offiziellen Korrekturhinweisen
Entwickeln und zeichnen Sie unter Berücksichtigung des gegebenen Modells (Material 7) ein ER-Diagramm, das die genannten Anforderungen umsetzt.
Lösung: Das ER-Diagramm umfasst folgende Entitätstypen, Attribute und Beziehungen mit [min, max]-Kardinalitäten: - Fahrzeug (Attribute: <u>fahrzeugnr</u>, kmStand) - Versicherungsvertrag (Attribute: <u>vertragsnr</u>, gesellschaft) - Beziehung *versichert* zwischen Versicherungsvertrag und Fahrzeug: [1,1] zu [1,1] - Schadenmeldung (Attribute: <u>schadennr</u>, datumUhrzeit, ort, hergang) - Beziehung *wird gemeldet* zu Versicherungsvertrag: Schadenmeldung [1,1] zu Versicherungsvertrag [0,n] - Werkstattauftrag (Attribute: <u>auftragsnr</u>, datum, berater) - Beziehung *gehört zu* zu Fahrzeug: Werkstattauftrag [1,1] zu Fahrzeug [0,n] - Beziehung *gehört zu* zu Schadenmeldung: Schadenmeldung [0,1] zu Werkstattauftrag [0,1] - Position (Attribute: <u>positionsnr</u>, text, einzelpreis) - Beziehung *besteht aus* zu Werkstattauftrag: Werkstattauftrag [1,1] zu Position [1,n]
