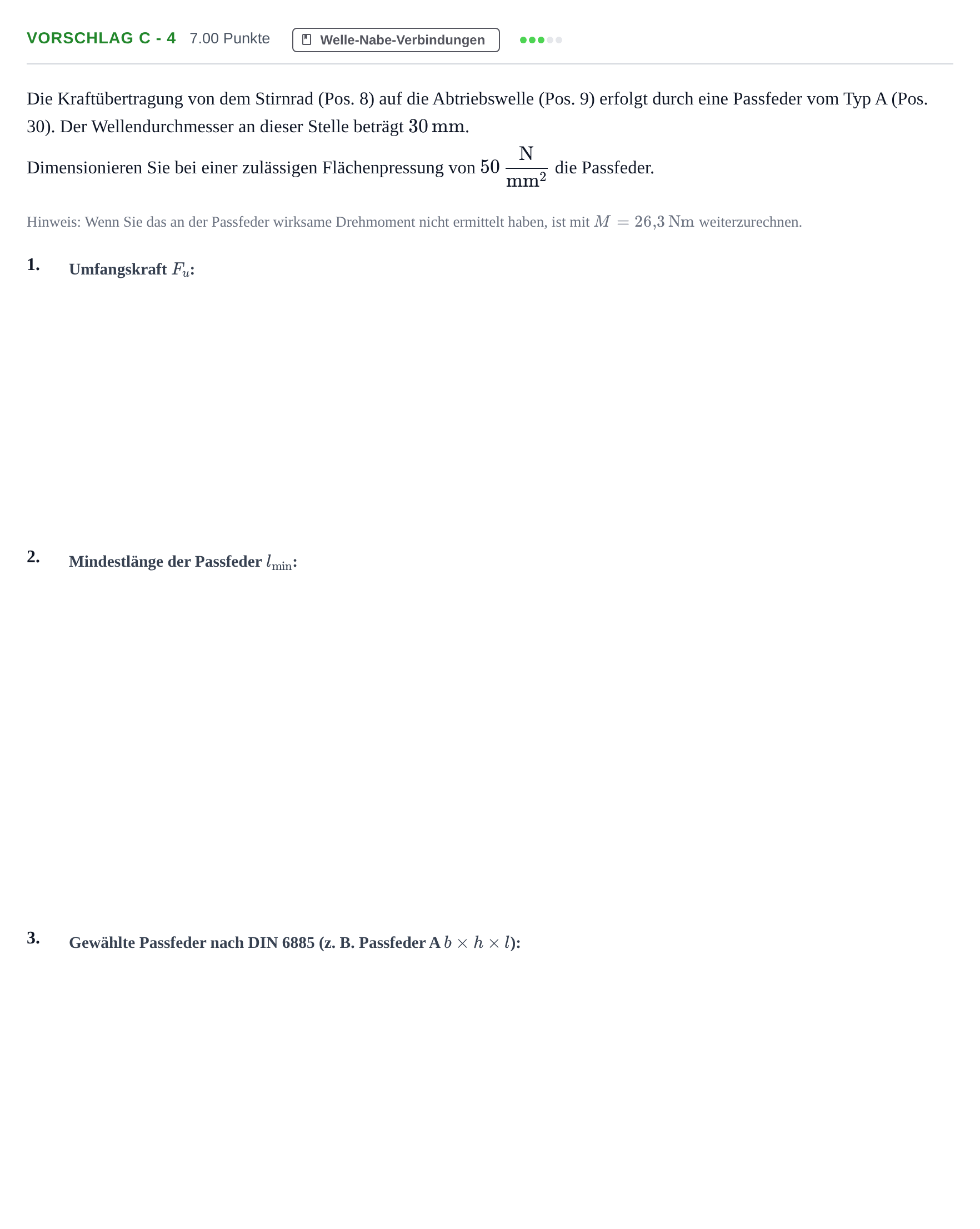

Aufgabe Vorschlag C - 4 · Abitur Hessen Maschinenbautechnik LK 2021

Die Kraftübertragung von dem Stirnrad (Pos. 8) auf die Abtriebswelle (Pos. 9) erfolgt durch eine Passfeder vom Typ A (Pos. 30). Der Wellendurchmesser an dieser Stelle beträgt $30\,\text{mm}$.

Dimensionieren Sie bei einer zulässigen Flächenpressung von $50\,\frac{\text{N}}{\text{mm}^2}$ die Passfeder.

Hinweis: Wenn Sie das an der Passfeder wirksame Drehmoment nicht ermittelt haben, ist mit $M = 26{,}3\,\text{Nm}$ weiterzurechnen.

1.

2.

3.
