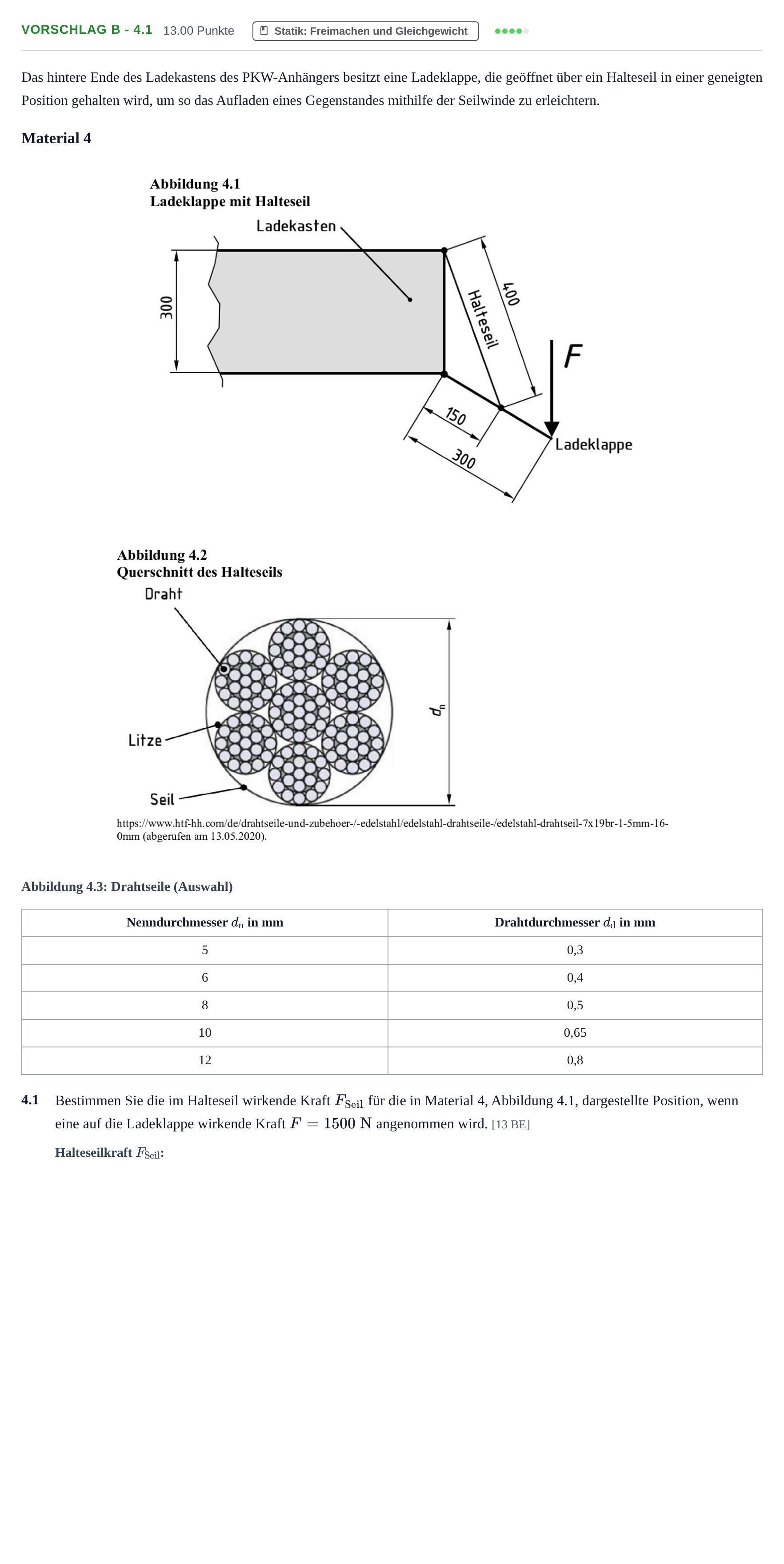

Aufgabe Vorschlag B - 4.1 · Abitur Hessen Maschinenbautechnik LK 2021

Das hintere Ende des Ladekastens des PKW-Anhängers besitzt eine Ladeklappe, die geöffnet über ein Halteseil in einer geneigten Position gehalten wird, um so das Aufladen eines Gegenstandes mithilfe der Seilwinde zu erleichtern.

Material 4

Abbildung 4.3: Drahtseile (Auswahl)

Nenndurchmesser $d_\mathrm{n}$ in mm · Drahtdurchmesser $d_\mathrm{d}$ in mm

5 · 0,3

6 · 0,4

8 · 0,5

10 · 0,65

12 · 0,8

4.1

Bestimmen Sie die im Halteseil wirkende Kraft $F_{\text{Seil}}$ für die in Material 4, Abbildung 4.1, dargestellte Position, wenn eine auf die Ladeklappe wirkende Kraft $F = 1500\text{ N}$ angenommen wird. [13 BE]
