Aufgabe Vorschlag A - 2 · Abitur Hessen Maschinenbautechnik LK 2021
Thema: Getriebe und Antriebe · Aus der Prüfung LK (2021)
Aufgabenstellung
2

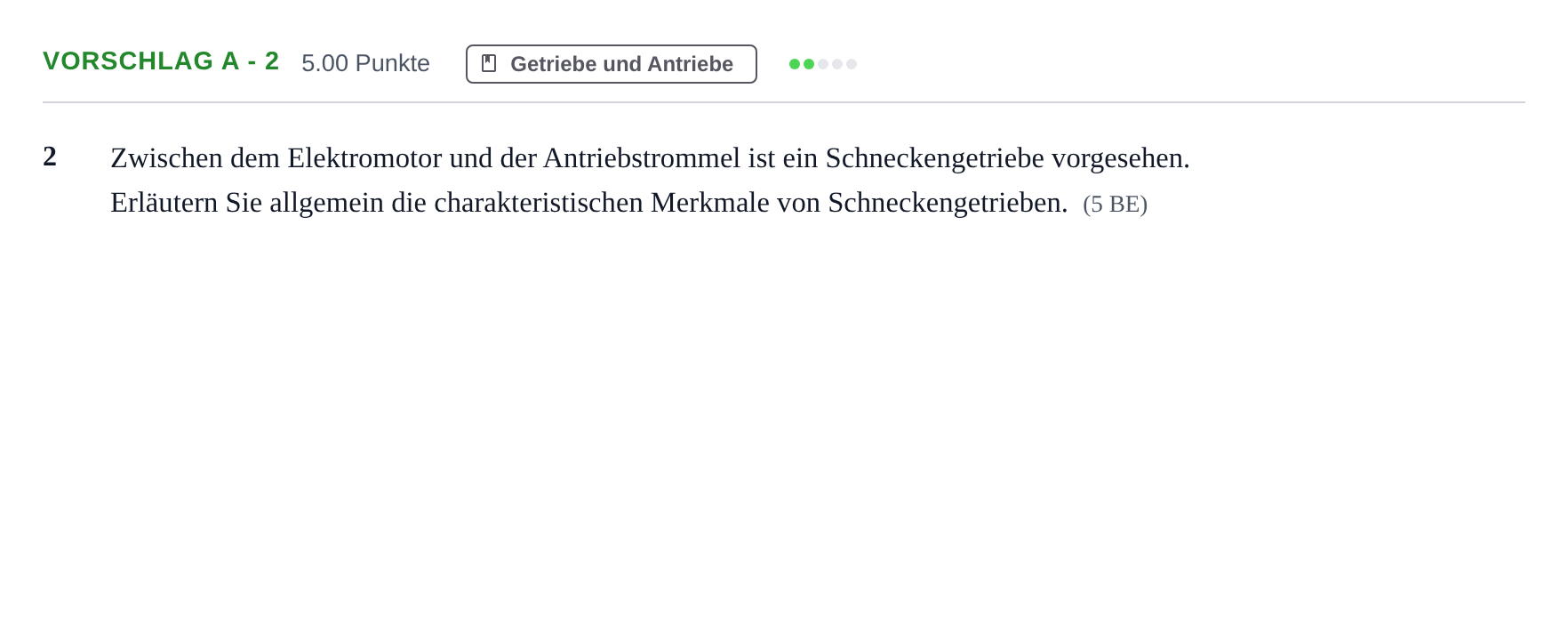

Zwischen dem Elektromotor und der Antriebstrommel ist ein Schneckengetriebe vorgesehen.
Erläutern Sie allgemein die charakteristischen Merkmale von Schneckengetrieben. (5 BE)
Lösung
Nach den offiziellen Korrekturhinweisen
Erläutern Sie allgemein die charakteristischen Merkmale von Schneckengetrieben.
Lösung: Schneckengetriebe: - erlauben eine 90°-Kraftumleitung, begründet durch die 90°-Lage der Wellen zueinander. - realisieren besonders hohe Übersetzungen. - Der mehrfache Zahneingriff der Schnecke in das Schneckenrad sorgt für eine sehr hohe Kraftübertragung und Belastbarkeit. Schneckengetriebe können daher Rotationsbewegungen mit großer Leistung auf engem Raum übertragen.
