Aufgabe Vorschlag B2 - Aufgabe 2 · Abitur Hessen Informatik LK 2021
Thema: ER-Modell und Relationenmodell · Aus der Prüfung LK (2021)
Aufgabenstellung
Datenbank für Randsportarten
Vereine, die Randsportarten wie z. B. Unterwasser-Frisbee betreiben, besitzen oftmals keinen Dachverband, der Online-Plattformen oder Ergebnisdatenbanken zur Verfügung stellt. Eine Schülerfirma möchte daher eine Datenbank zur Verwaltung von Mitgliedern, Vereinen, deren Mannschaften und Spielern sowie den entsprechenden Spielbegegnungen entwerfen und diesen Vereinen zur Verfügung stellen. Der erste Entwurf der Datenbank in Form eines ER-Diagramms ist im Material angegeben.
Material

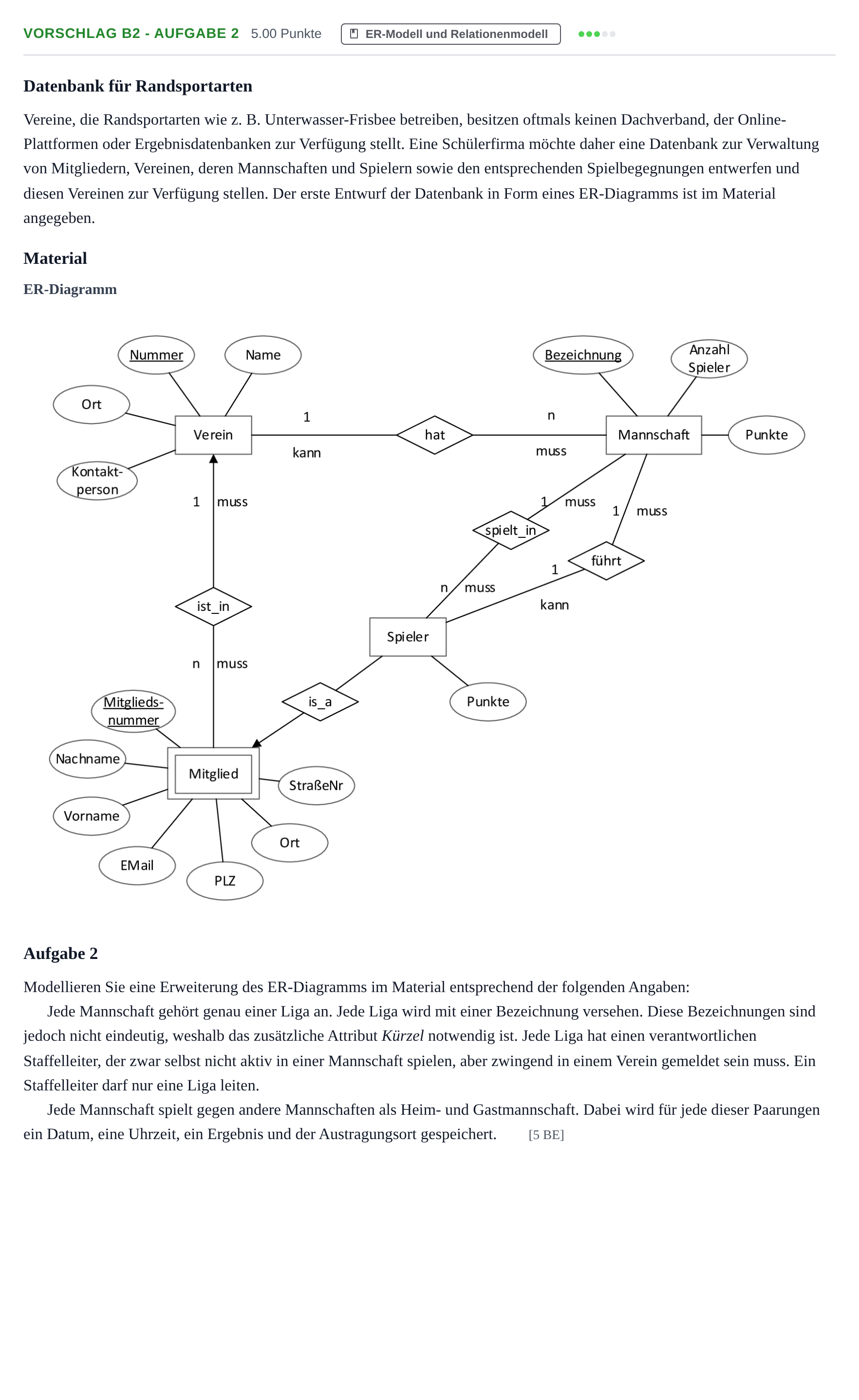

ER-Diagramm
Aufgabe 2
Modellieren Sie eine Erweiterung des ER-Diagramms im Material entsprechend der folgenden Angaben:
Jede Mannschaft gehört genau einer Liga an. Jede Liga wird mit einer Bezeichnung versehen. Diese Bezeichnungen sind jedoch nicht eindeutig, weshalb das zusätzliche Attribut Kürzel notwendig ist. Jede Liga hat einen verantwortlichen Staffelleiter, der zwar selbst nicht aktiv in einer Mannschaft spielen, aber zwingend in einem Verein gemeldet sein muss. Ein Staffelleiter darf nur eine Liga leiten.
Jede Mannschaft spielt gegen andere Mannschaften als Heim- und Gastmannschaft. Dabei wird für jede dieser Paarungen ein Datum, eine Uhrzeit, ein Ergebnis und der Austragungsort gespeichert.
[5 BE]
Lösung
Nach den offiziellen Korrekturhinweisen
Modellieren Sie eine Erweiterung des ER-Diagramms im Material entsprechend der Angaben.
Lösung: Erweiterung des ER-Diagramms: 1. Neuer Entitätstyp Liga mit Attributen Kürzel (unterstrichen, Primärschlüssel) und Bezeichnung. 2. Beziehung gehört_an zwischen Mannschaft und Liga: 1:n (eine Mannschaft muss genau zu 1 Liga gehören, eine Liga hat n Mannschaften). 3. Beziehung ist_Staffelleiter zwischen Mitglied und Liga: 1:1 (ein Mitglied kann Staffelleiter genau einer Liga sein, eine Liga muss genau einen Staffelleiter haben). 4. Rekursive Beziehung spielt_gegen an Mannschaft (Heim- und Gastmannschaft, m:n bzw. n:m) mit Attributen Austragungsort, Datum, Uhrzeit, Ergebnis.
