Thema: Frequenzverhalten und Resonanz · Aus der Prüfung LK (2022)

Aufgabenstellung

Betreibt man einen elektrodynamischen Lautsprecher an einer Verstärkerendstufe, so zeigt sich das Problem, dass dessen Impedanz und damit auch die Leistungsaufnahme frequenzabhängig sind. Um diesbezüglich Berechnungen und Korrekturen durchführen zu können, muss der Lautsprecher als Ersatzschaltbild dargestellt werden. Für einfache Berechnungen genügt hier eine RL-Reihenschaltung.

Material 1 zeigt den Lautsprecher als Ersatzschaltbild, welcher an einer Verstärkerendstufe, bestehend aus einer Wechselspannungsquelle mit Innenwiderstand, betrieben wird. In Material 2 wird die Schaltung aus Material 1 um ein RC-Glied erweitert. Bei richtiger Dimensionierung korrigiert dieses RC-Glied die Impedanz des Lautsprechers. Das RC-Glied und der Lautsprecher besitzen dann zusammen eine Impedanz, welche nur einen konstanten Wirk-, aber keinen Blindanteil mehr enthält. Die der Endstufe entnommene Leistung ist damit frequenzunabhängig.

Material 1

Verstärkerendstufe mit Lautsprecher

Material 2

Verstärkerendstufe mit Lautsprecher und RC-Glied

1.2 Frequenzabhängigkeit des Lautsprechers

Für die in Material 1 dargestellte Schaltung wurden bei zwei Frequenzen folgende Werte gemessen:

f=200 Hzf = 200\,\text{Hz}: U=8,89 VU = 8{,}89\,\text{V}, I=1,11 AI = 1{,}11\,\text{A}

f=4 kHzf = 4\,\text{kHz}: U=9,45 VU = 9{,}45\,\text{V}, I=0,77 AI = 0{,}77\,\text{A}

Begründen Sie die Zunahme der Spannung UU und die Abnahme des Stromes II bei steigender Frequenz ff. Zeigen Sie anhand einer Berechnung auf, dass die vom Lautsprecher aufgenommene Scheinleistung SS bei steigender Frequenz sinkt.

a)

1.3 Herleitung der Kondensatorkapazität C

Das RC-Glied in Material 2 muss richtig dimensioniert werden, damit sich der Effekt der Impedanzkorrektur einstellt. Es gelten folgende Bedingungen:

XLR2=R1XCundR1=R2\frac{X_L}{R_2} = \frac{R_1}{X_C} \quad \text{und} \quad R_1 = R_2

Leiten Sie, ausgehend von den beiden Bedingungen, eine Formel zur Berechnung der Kondensatorkapazität CC her. Weisen Sie nach, dass der Kondensator in Material 2 richtig dimensioniert wurde.

b)

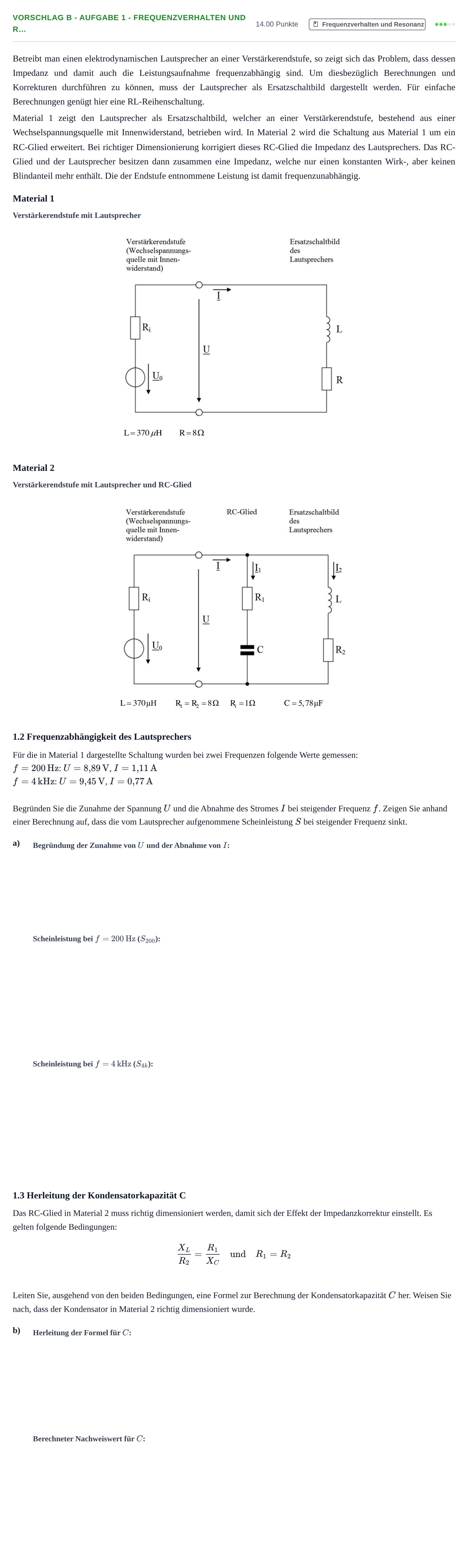

Aufgabenstellung: Aufgabe Vorschlag B - Aufgabe 1 - Frequenzverhalten und R… · Abitur Hessen Elektrotechnik LK 2022

Lösung

Nach den offiziellen Korrekturhinweisen

1.2 Begründung der Zunahme von U und Abnahme von I

Lösung: Je höher die Frequenz, desto höher ist der Blindwiderstand und damit auch der Scheinwiderstand des Lautsprechers. Weil U0 und Ri konstant sind, verringert sich die Stromstärke I. Dies wiederum bewirkt einen geringeren Spannungsabfall an Ri, weshalb U größer wird.

1.2 Scheinleistung S bei f = 200 Hz

Lösung: 9,879{,}87 VA

1.2 Scheinleistung S bei f = 4 kHz

Lösung: 7,287{,}28 VA

1.3 Herleitung der Formel für die Kondensatorkapazität C

Lösung: C=LR2C = \frac{L}{R^2}

1.3 Nachweis der Dimensionierung von C in Material 2

Lösung: 5,785{,}78 µF
