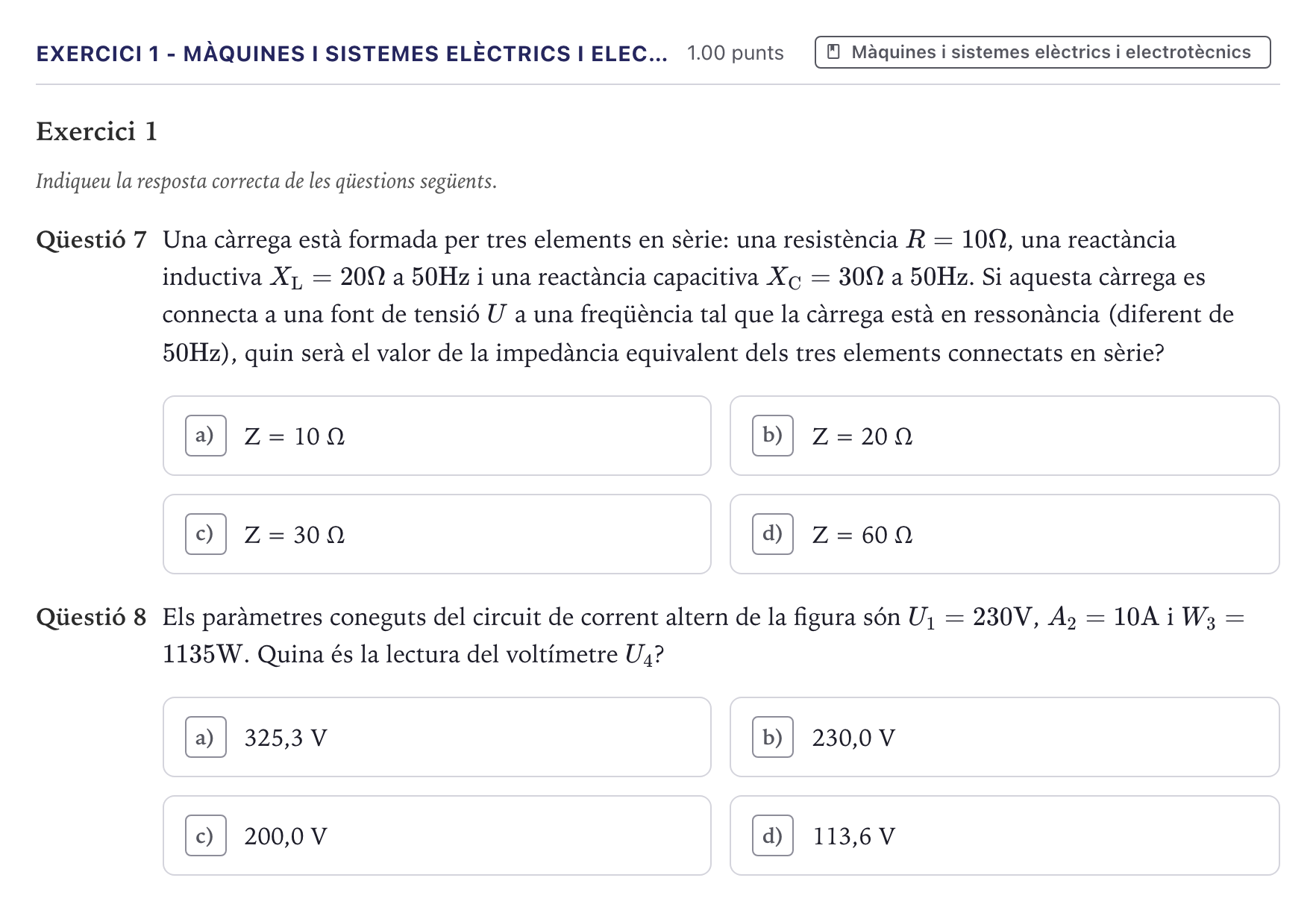

Exercici 1

Indiqueu la resposta correcta de les qüestions següents.

Qüestió 7

Una càrrega està formada per tres elements en sèrie: una resistència $R = 10\ \Omega$, una reactància inductiva $X_\mathrm{L} = 20\ \Omega$ a $50\ \mathrm{Hz}$ i una reactància capacitiva $X_\mathrm{C} = 30\ \Omega$ a $50\ \mathrm{Hz}$. Si aquesta càrrega es connecta a una font de tensió $U$ a una freqüència tal que la càrrega està en ressonància (diferent de $50\ \mathrm{Hz}$), quin serà el valor de la impedància equivalent dels tres elements connectats en sèrie?

)

Qüestió 8

Els paràmetres coneguts del circuit de corrent altern de la figura són $U_1 = 230\ \mathrm{V}$, $A_2 = 10\ \mathrm{A}$ i $W_3 = 1\ 135\ \mathrm{W}$. Quina és la lectura del voltímetre $U_4$?

)
