Ejercicio P4 - Camp magnètic · Física Selectividad Cataluña Juny Serie 5 2023

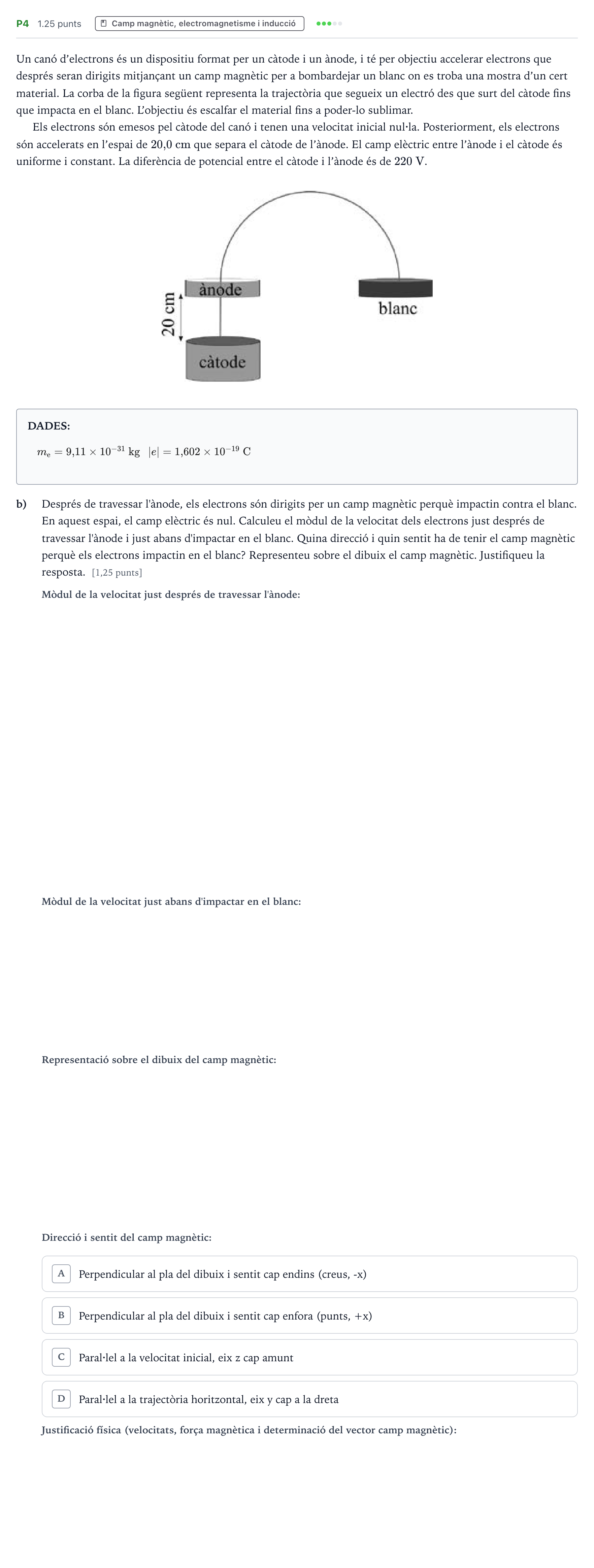

Un canó d’electrons és un dispositiu format per un càtode i un ànode, i té per objectiu accelerar electrons que després seran dirigits mitjançant un camp magnètic per a bombardejar un blanc on es troba una mostra d’un cert material. La corba de la figura següent representa la trajectòria que segueix un electró des que surt del càtode fins que impacta en el blanc. L’objectiu és escalfar el material fins a poder-lo sublimar.

Els electrons són emesos pel càtode del canó i tenen una velocitat inicial nul·la. Posteriorment, els electrons són accelerats en l’espai de $20{,}0\text{ cm}$ que separa el càtode de l’ànode. El camp elèctric entre l’ànode i el càtode és uniforme i constant. La diferència de potencial entre el càtode i l’ànode és de $220\text{ V}$.

DADES:

$m_{\text{e}} = 9{,}11 \times 10^{-31}\text{ kg}$

$|e| = 1{,}602 \times 10^{-19}\text{ C}$

b)

Després de travessar l'ànode, els electrons són dirigits per un camp magnètic perquè impactin contra el blanc. En aquest espai, el camp elèctric és nul. Calculeu el mòdul de la velocitat dels electrons just després de travessar l'ànode i just abans d'impactar en el blanc. Quina direcció i quin sentit ha de tenir el camp magnètic perquè els electrons impactin en el blanc? Representeu sobre el dibuix el camp magnètic. Justifiqueu la resposta. [1,25 punts]
