Exercici 3 - Opció B · Diseño Selectividad Cataluña Juny Serie 2 2022
Tema: Esbossos · Del examen Juny Serie 2 (2022)

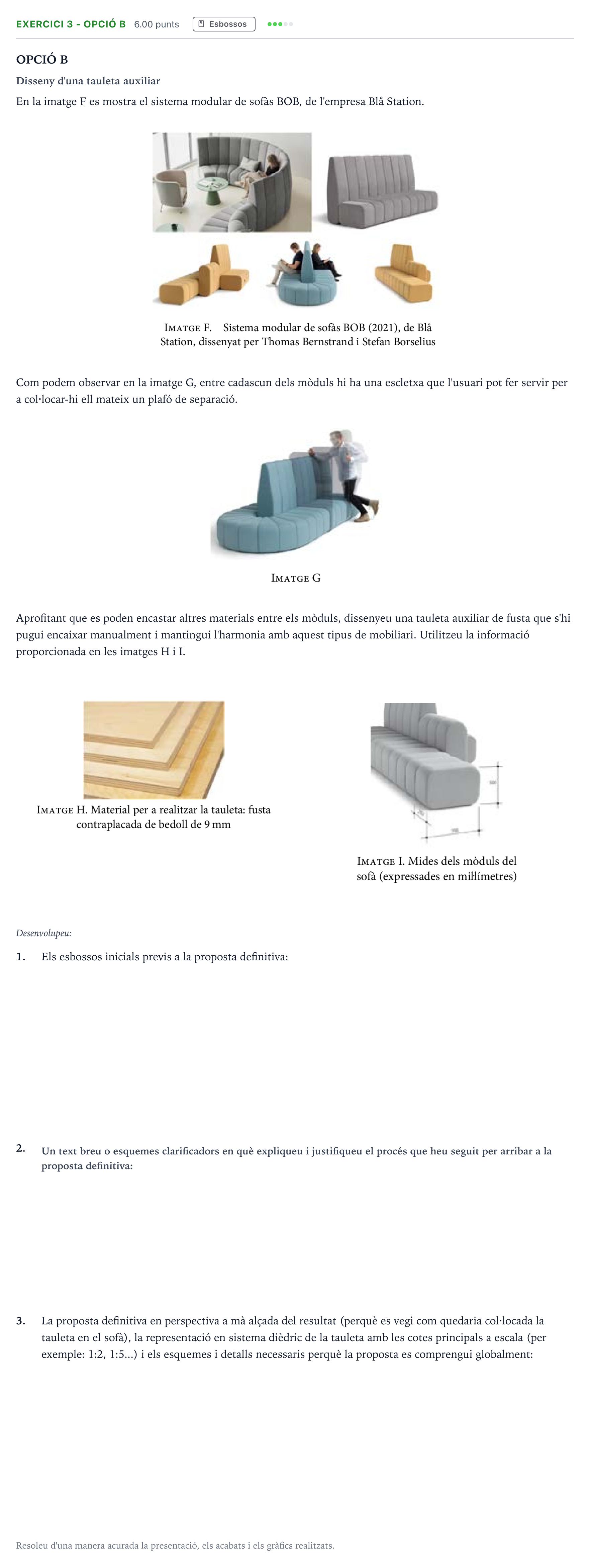

Enunciado
OPCIÓ B
Disseny d'una tauleta auxiliar
En la imatge F es mostra el sistema modular de sofàs BOB, de l'empresa Blå Station.
Com podem observar en la imatge G, entre cadascun dels mòduls hi ha una escletxa que l'usuari pot fer servir per a col·locar-hi ell mateix un plafó de separació.
Aprofitant que es poden encastar altres materials entre els mòduls, dissenyeu una tauleta auxiliar de fusta que s'hi pugui encaixar manualment i mantingui l'harmonia amb aquest tipus de mobiliari. Utilitzeu la informació proporcionada en les imatges H i I.
Desenvolupeu:
1.
Els esbossos inicials previs a la proposta definitiva:
2.
3.
La proposta definitiva en perspectiva a mà alçada del resultat (perquè es vegi com quedaria col·locada la tauleta en el sofà), la representació en sistema dièdric de la tauleta amb les cotes principals a escala (per exemple: 1:2, 1:5...) i els esquemes i detalls necessaris perquè la proposta es comprengui globalment:
Resoleu d'una manera acurada la presentació, els acabats i els gràfics realitzats.
Solución
Según los criterios oficiales de corrección
Un text breu o esquemes clarificadors en què expliqueu i justifiqueu el procés que heu seguit per arribar a la proposta definitiva.
Solución: Descripció raonada del procés de disseny: justificació formal i funcional de la tauleta en relació amb el sistema de sofàs BOB, explicació del sistema d'ancoratge per inserció a l'escletxa entre mòduls, elecció de les dimensions ergonòmiques i integració del material (fusta contraplacada de bedoll de 9 mm).
Proposta gràfica: esbossos inicials, perspectiva a mà alçada, representació dièdrica acotada i detalls.
Solución: Esbossos previs: recerca de formes, alternatives d'encaix a l'escletxa i relació amb el mòdul. Perspectiva a mà alçada: dibuix expressiu i proporcionat que mostra la tauleta inserida en el conjunt del sofà BOB. Sistema dièdric i detalls: vistes principals (planta i alçat) a escala adequada (1:2, 1:5, etc.), correctament ordenades i amb les cotes principals corresponents a les mides del mòdul i al gruix de 9 mm; esquemes de muntatge i detalls d'unió o acabat.
