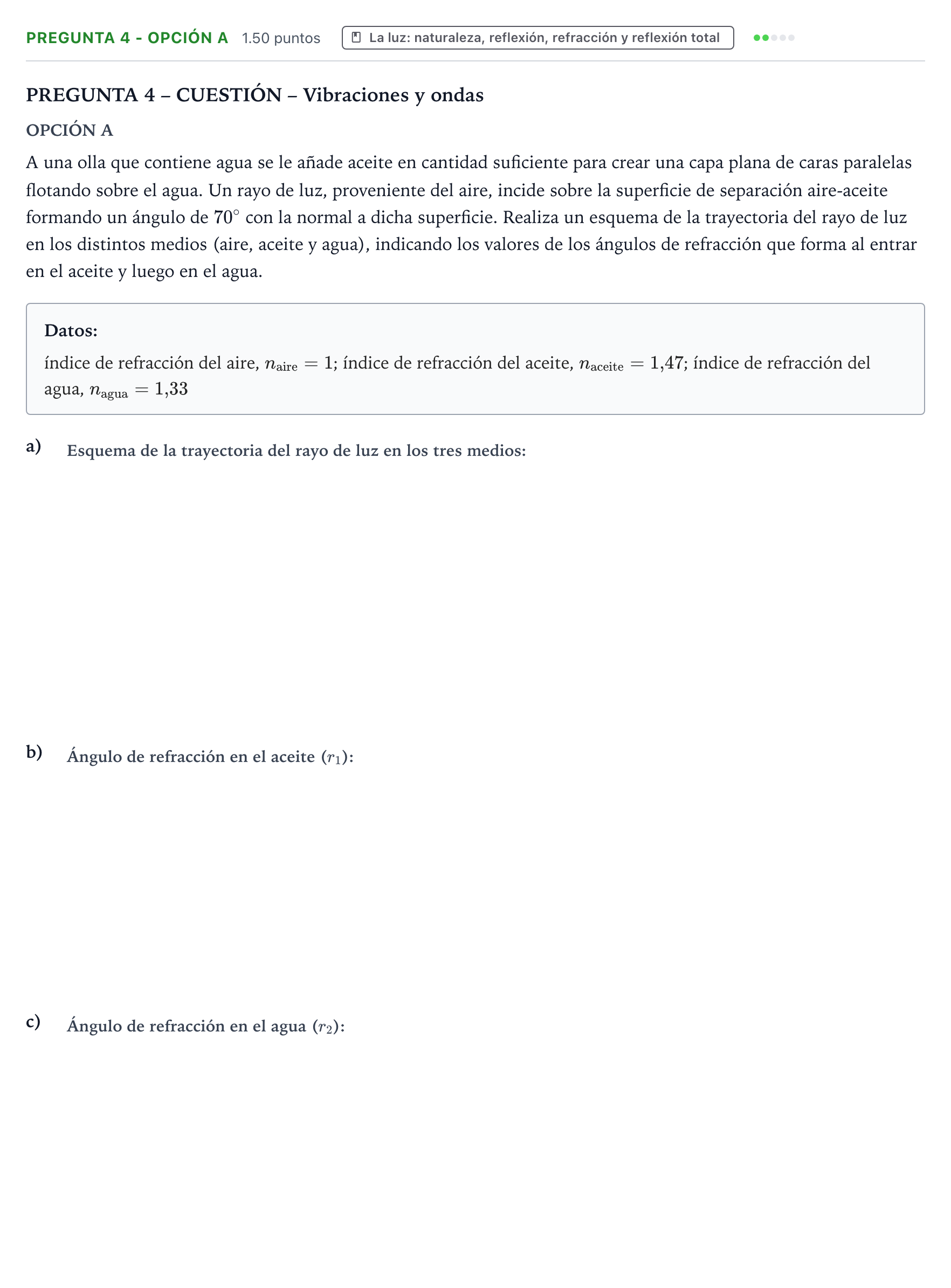

Pregunta 4 - Opción A · Física PAU Valencia Extraordinaria DANA 2025

Realiza un esquema de la trayectoria del rayo de luz en los distintos medios (aire, aceite y agua).

Solución: El esquema debe mostrar tres regiones horizontales paralelas (aire arriba, aceite en el medio, agua abajo). En la superficie aire-aceite, el rayo incide a $70^\circ$ respecto a la normal y se refracta acercándose a la normal con un ángulo de aproximadamente $39{,}8^\circ$. En la superficie aceite-agua, el rayo incide con ese mismo ángulo de $39{,}8^\circ$ respecto a la segunda normal y se refracta alejándose ligeramente de ella con un ángulo de aproximadamente $45^\circ$.

Ángulo de refracción que forma al entrar en el aceite

Solución: $39{,}8^\circ$ / $39{,}76^\circ$

Ángulo de refracción que forma al entrar luego en el agua

Solución: $45{,}0^\circ$ / $44{,}97^\circ$
