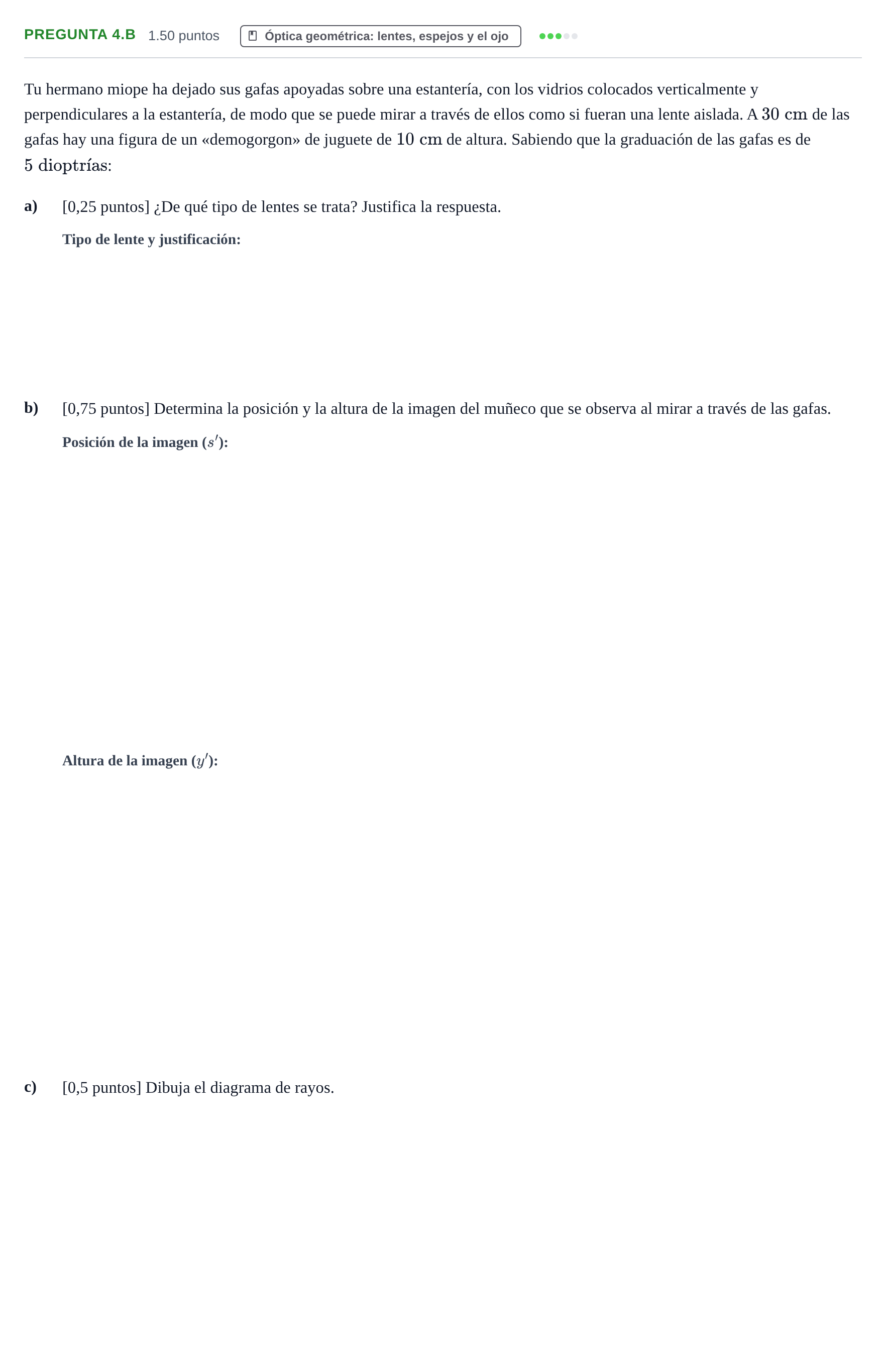

Pregunta 4.B · Física PAU Navarra Ordinaria 2026

Tu hermano miope ha dejado sus gafas apoyadas sobre una estantería, con los vidrios colocados verticalmente y perpendiculares a la estantería, de modo que se puede mirar a través de ellos como si fueran una lente aislada. A $30\text{ cm}$ de las gafas hay una figura de un «demogorgon» de juguete de $10\text{ cm}$ de altura. Sabiendo que la graduación de las gafas es de $5\text{ dioptrías}$:

a)

[0,25 puntos] ¿De qué tipo de lentes se trata? Justifica la respuesta.

b)

[0,75 puntos] Determina la posición y la altura de la imagen del muñeco que se observa al mirar a través de las gafas.

c)

[0,5 puntos] Dibuja el diagrama de rayos.
