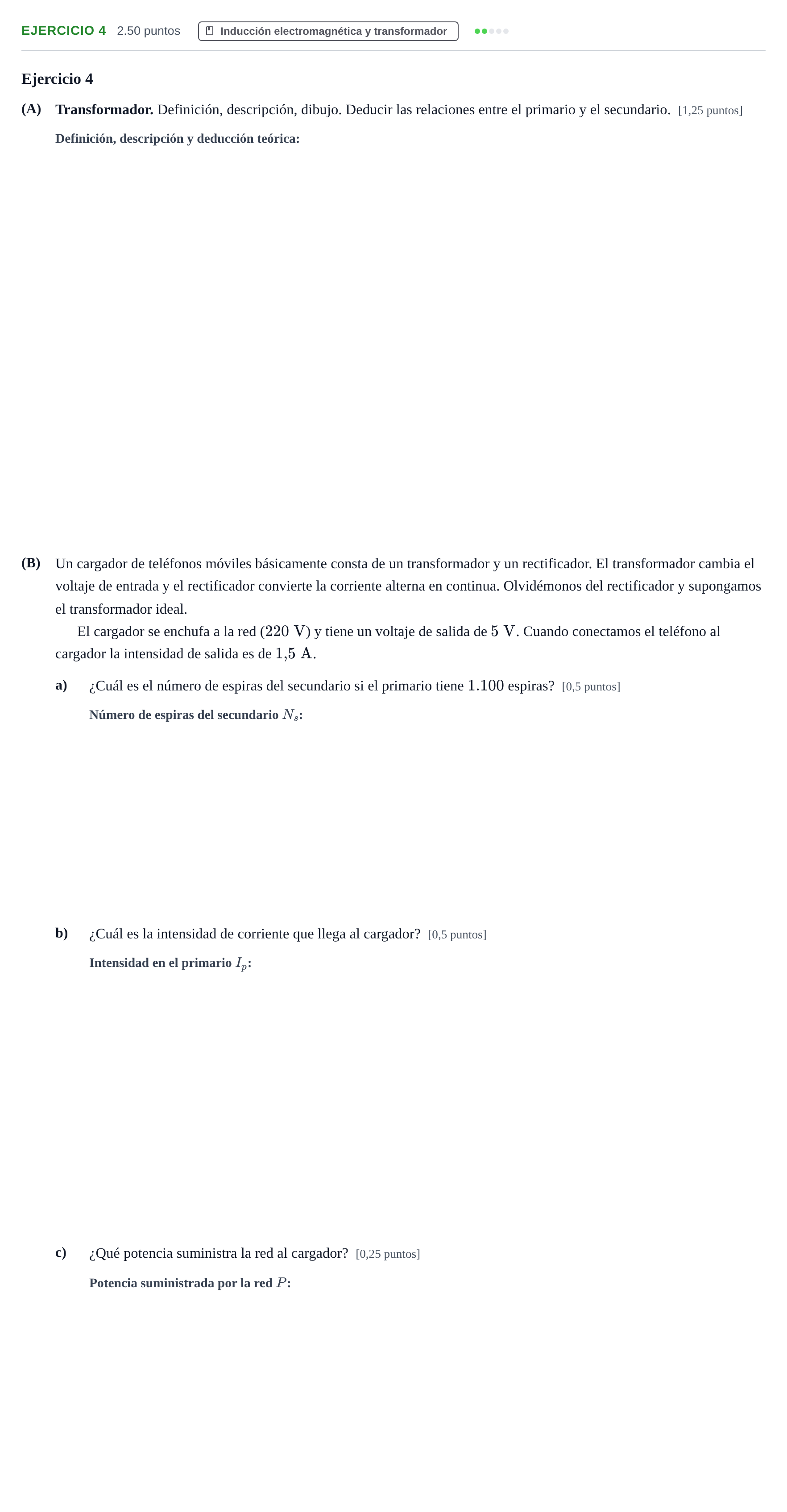

Problema 4 · Física PAU Navarra Extraordinaria 2024

Ejercicio 4

(A)

Transformador. Definición, descripción, dibujo. Deducir las relaciones entre el primario y el secundario.

[1,25 puntos]

(B)

Un cargador de teléfonos móviles básicamente consta de un transformador y un rectificador. El transformador cambia el voltaje de entrada y el rectificador convierte la corriente alterna en continua. Olvidémonos del rectificador y supongamos el transformador ideal.

El cargador se enchufa a la red ($220\text{ V}$) y tiene un voltaje de salida de $5\text{ V}$. Cuando conectamos el teléfono al cargador la intensidad de salida es de $1{,}5\text{ A}$.

a)

¿Cuál es el número de espiras del secundario si el primario tiene $1.100$ espiras?

[0,5 puntos]

b)

¿Cuál es la intensidad de corriente que llega al cargador?

[0,5 puntos]

c)

¿Qué potencia suministra la red al cargador?

[0,25 puntos]
