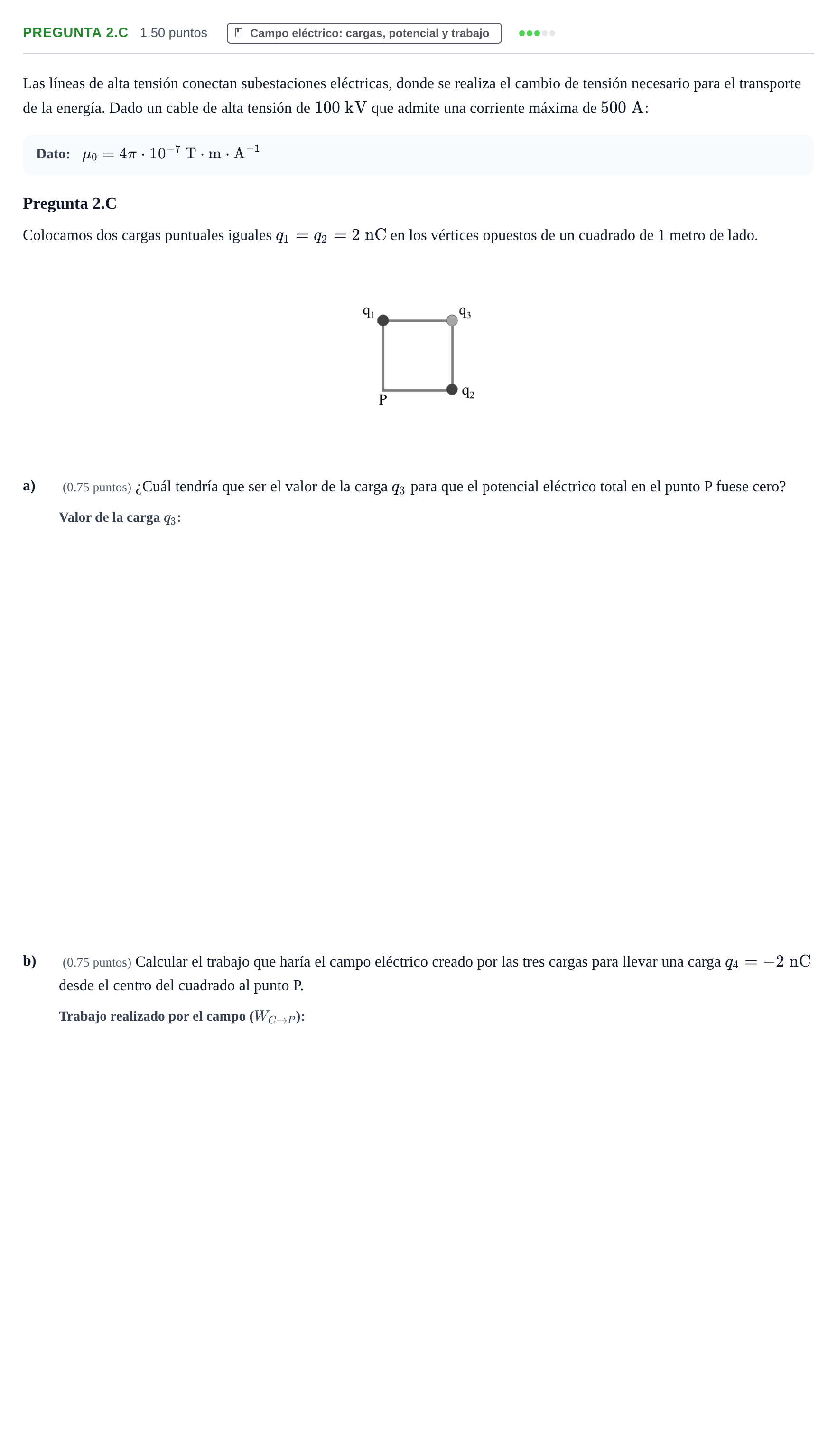

Pregunta 2.C · Física PAU Navarra Ordinaria 2025

Las líneas de alta tensión conectan subestaciones eléctricas, donde se realiza el cambio de tensión necesario para el transporte de la energía. Dado un cable de alta tensión de $100\text{ kV}$ que admite una corriente máxima de $500\text{ A}$:

Dato: $\mu_0 = 4\pi\cdot 10^{-7}\text{ T}\cdot\text{m}\cdot\text{A}^{-1}$

Pregunta 2.C

Colocamos dos cargas puntuales iguales $q_1 = q_2 = 2\text{ nC}$ en los vértices opuestos de un cuadrado de 1 metro de lado.

a)

(0.75 puntos) ¿Cuál tendría que ser el valor de la carga $q_3$ para que el potencial eléctrico total en el punto P fuese cero?

b)

(0.75 puntos) Calcular el trabajo que haría el campo eléctrico creado por las tres cargas para llevar una carga $q_4 = -2\text{ nC}$ desde el centro del cuadrado al punto P.
