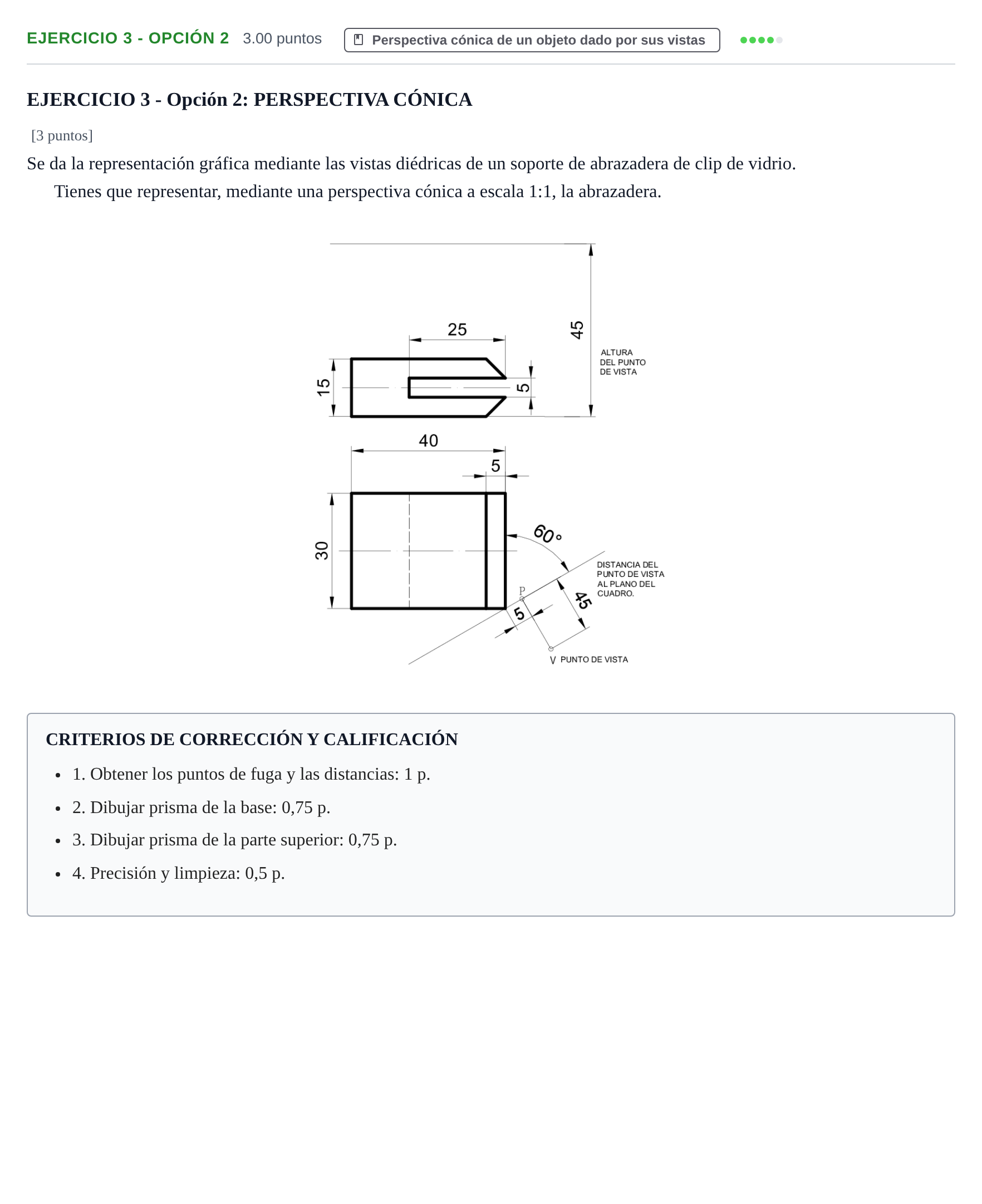

Ejercicio 3 - Opción 2 · Dibujo técnico II PAU Navarra Extraordinaria 2026

Tienes que representar, mediante una perspectiva cónica a escala 1:1, la abrazadera.

Solución: Perspectiva cónica oblicua de dos puntos de fuga ($F_1$ y $F_2$): 1. Elementos del sistema: Línea de tierra (LT) y Línea de horizonte (LH) paralelas separadas por $h = 45\text{ mm}$. Punto principal $P$ sobre la LH. Desde $P$, distancia focal $d = 45\text{ mm}$ para abatir el punto de vista $V$. 2. Puntos de fuga y métricos: - Dirección principal 1 a $30^\circ$ respecto al plano del cuadro $\rightarrow$ punto de fuga $F_1$ en LH. - Dirección principal 2 a $60^\circ$ perpendicular a la anterior $\rightarrow$ punto de fuga $F_2$ en LH. - Puntos métricos $M_1$ y $M_2$ mediante arcos con centro en cada foco que pasen por el punto de vista abatido $V$. 3. Cuerpo envolvente: - El vértice inferior más próximo toca la traza del plano del cuadro a $5\text{ mm}$ a la izquierda de la proyección ortogonal de $P$. - Se fugan las aristas inferiores hacia $F_1$ y $F_2$, midiendo sobre la LT las magnitudes reales ($40\text{ mm}$ y $30\text{ mm}$) llevadas mediante $M_1$ y $M_2$. - En la arista en contacto con el cuadro (verdadera magnitud), se levanta la altura total de $15\text{ mm}$ y se furan las caras superior e inferior. 4. Detalles y rebajes: - Ranura horizontal centrada de $5\text{ mm}$ de anchura y $25\text{ mm}$ de profundidad fugada hacia $F_1$. - Chaflán exterior a $45^\circ$ en la embocadura de la ranura con anchura de $5\text{ mm}$. - Trazado de aristas vistas con línea continua gruesa y ocultas con trazos discontinuos.
