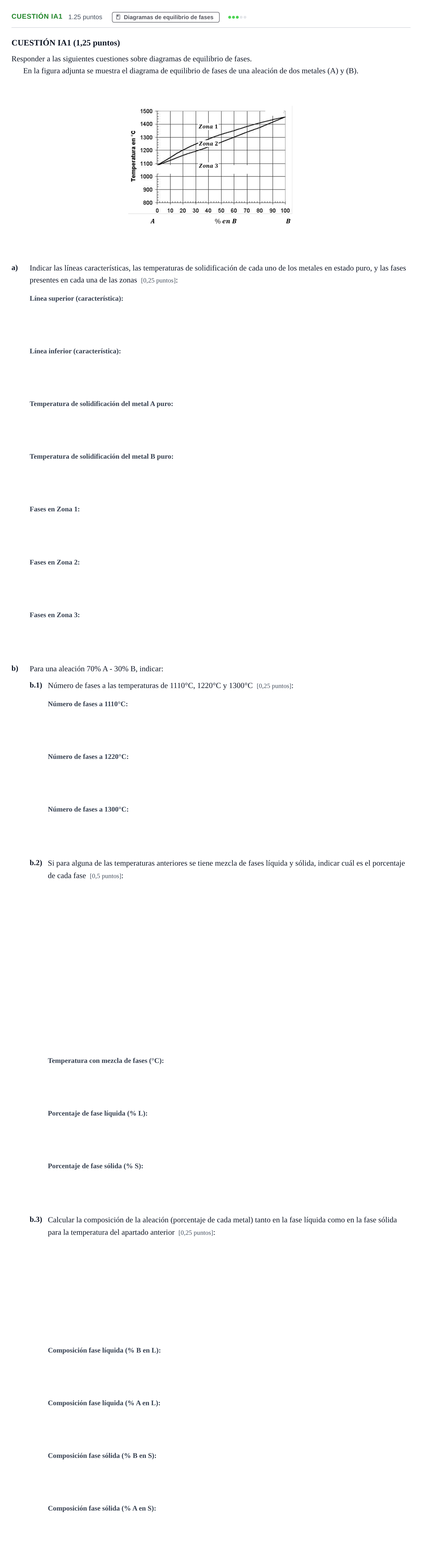

Cuestión IA1 · Tecnología e Ingeniería II PAU Murcia Ordinaria 2025

CUESTIÓN IA1 (1,25 puntos)

Responder a las siguientes cuestiones sobre diagramas de equilibrio de fases.

En la figura adjunta se muestra el diagrama de equilibrio de fases de una aleación de dos metales (A) y (B).

a)

Indicar las líneas características, las temperaturas de solidificación de cada uno de los metales en estado puro, y las fases presentes en cada una de las zonas [0,25 puntos]:

b)

Para una aleación 70% A - 30% B, indicar:

b.1)

Número de fases a las temperaturas de 1110°C, 1220°C y 1300°C [0,25 puntos]:

b.2)

Si para alguna de las temperaturas anteriores se tiene mezcla de fases líquida y sólida, indicar cuál es el porcentaje de cada fase [0,5 puntos]:

b.3)

Calcular la composición de la aleación (porcentaje de cada metal) tanto en la fase líquida como en la fase sólida para la temperatura del apartado anterior [0,25 puntos]:
