Cuestión IA1 · Tecnología e Ingeniería II PAU Murcia Extraordinaria 2025
Tema: Diagramas de equilibrio de fases · Del examen Extraordinaria (2025)

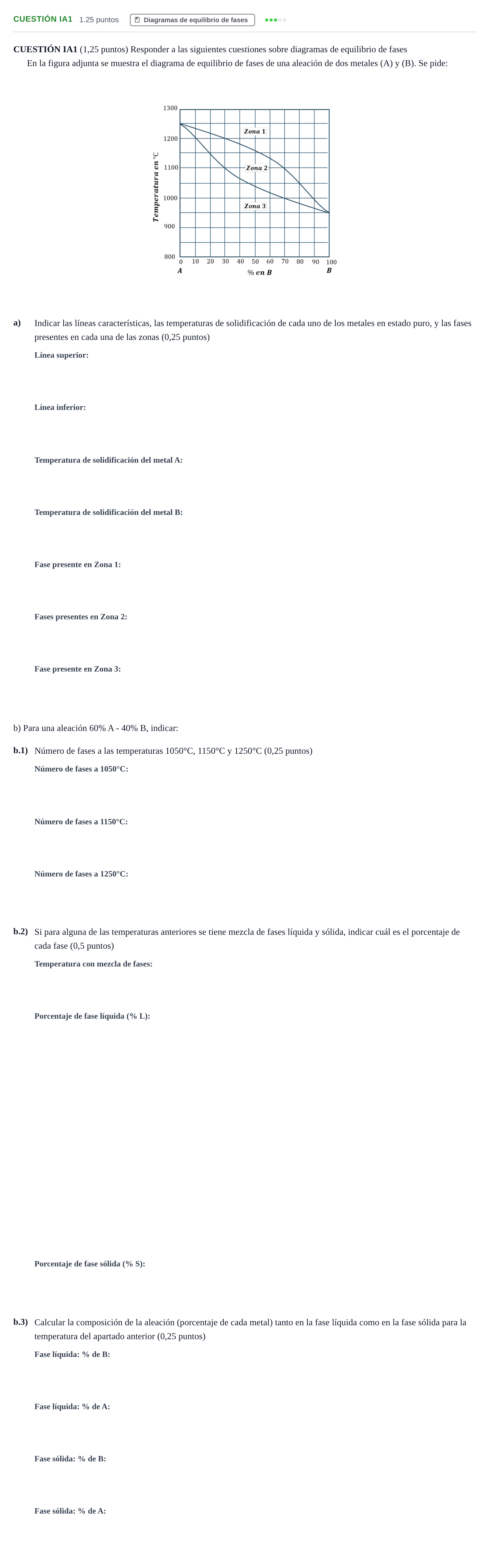

Enunciado
CUESTIÓN IA1 (1,25 puntos) Responder a las siguientes cuestiones sobre diagramas de equilibrio de fases
En la figura adjunta se muestra el diagrama de equilibrio de fases de una aleación de dos metales (A) y (B). Se pide:
a)
Indicar las líneas características, las temperaturas de solidificación de cada uno de los metales en estado puro, y las fases presentes en cada una de las zonas (0,25 puntos)
b) Para una aleación 60% A - 40% B, indicar:
b.1)
Número de fases a las temperaturas 1050°C, 1150°C y 1250°C (0,25 puntos)
b.2)
Si para alguna de las temperaturas anteriores se tiene mezcla de fases líquida y sólida, indicar cuál es el porcentaje de cada fase (0,5 puntos)
b.3)
Calcular la composición de la aleación (porcentaje de cada metal) tanto en la fase líquida como en la fase sólida para la temperatura del apartado anterior (0,25 puntos)
Solución
Según los criterios oficiales de corrección
a) Indicar la línea característica superior
Solución: Líquidus
a) Indicar la línea característica inferior
Solución: Sólidus
a) Temperatura de solidificación del metal A en estado puro
Solución: 1250 °C
a) Temperatura de solidificación del metal B en estado puro
Solución: 950 °C
a) Fases presentes en la Zona 1
Solución: Líquida (L)
a) Fases presentes en la Zona 2
Solución: Líquida + Sólida (L + S)
a) Fases presentes en la Zona 3
Solución: Sólida (S)
b.1) Número de fases a la temperatura de 1050°C
Solución: 1
b.1) Número de fases a la temperatura de 1150°C
Solución: 2
b.1) Número de fases a la temperatura de 1250°C
Solución: 1
b.2) Indicar cuál de las temperaturas anteriores tiene mezcla de fases líquida y sólida
Solución: 1150 °C
b.2) Porcentaje de fase líquida (% L) a 1150 °C
Solución: 66,67 %
b.2) Porcentaje de fase sólida (% S) a 1150 °C
Solución: 33,33 %
b.3) Fase líquida: porcentaje de metal B a 1150 °C
Solución: 50 %
b.3) Fase líquida: porcentaje de metal A a 1150 °C
Solución: 50 %
b.3) Fase sólida: porcentaje de metal B a 1150 °C
Solución: 20 %
b.3) Fase sólida: porcentaje de metal A a 1150 °C
Solución: 80 %
