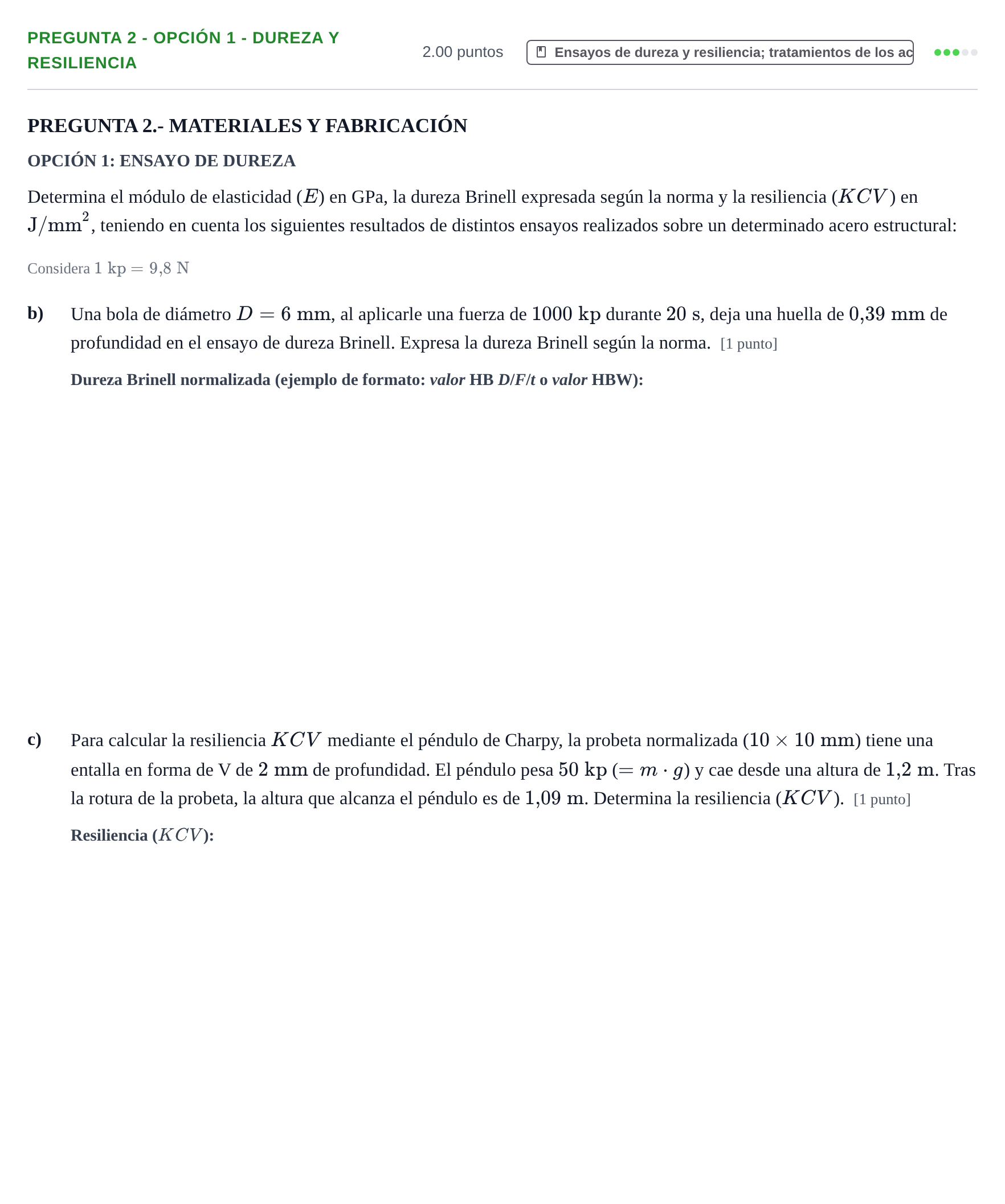

Pregunta 2 - Opción 1 - Dureza y resiliencia · Tecnología e Ingeniería II PAU La Rioja Ordinaria 2026

PREGUNTA 2.- MATERIALES Y FABRICACIÓN

OPCIÓN 1: ENSAYO DE DUREZA

Determina el módulo de elasticidad ($E$) en GPa, la dureza Brinell expresada según la norma y la resiliencia ($KCV$) en $\text{J/mm}^2$, teniendo en cuenta los siguientes resultados de distintos ensayos realizados sobre un determinado acero estructural:

Considera $1\text{ kp} = 9{,}8\text{ N}$

b)

Una bola de diámetro $D = 6\text{ mm}$, al aplicarle una fuerza de $1000\text{ kp}$ durante $20\text{ s}$, deja una huella de $0{,}39\text{ mm}$ de profundidad en el ensayo de dureza Brinell. Expresa la dureza Brinell según la norma. [1 punto]

c)

Para calcular la resiliencia $KCV$ mediante el péndulo de Charpy, la probeta normalizada ($10\times 10\text{ mm}$) tiene una entalla en forma de V de $2\text{ mm}$ de profundidad. El péndulo pesa $50\text{ kp}$ ($= m\cdot g$) y cae desde una altura de $1{,}2\text{ m}$. Tras la rotura de la probeta, la altura que alcanza el péndulo es de $1{,}09\text{ m}$. Determina la resiliencia ($KCV$). [1 punto]
