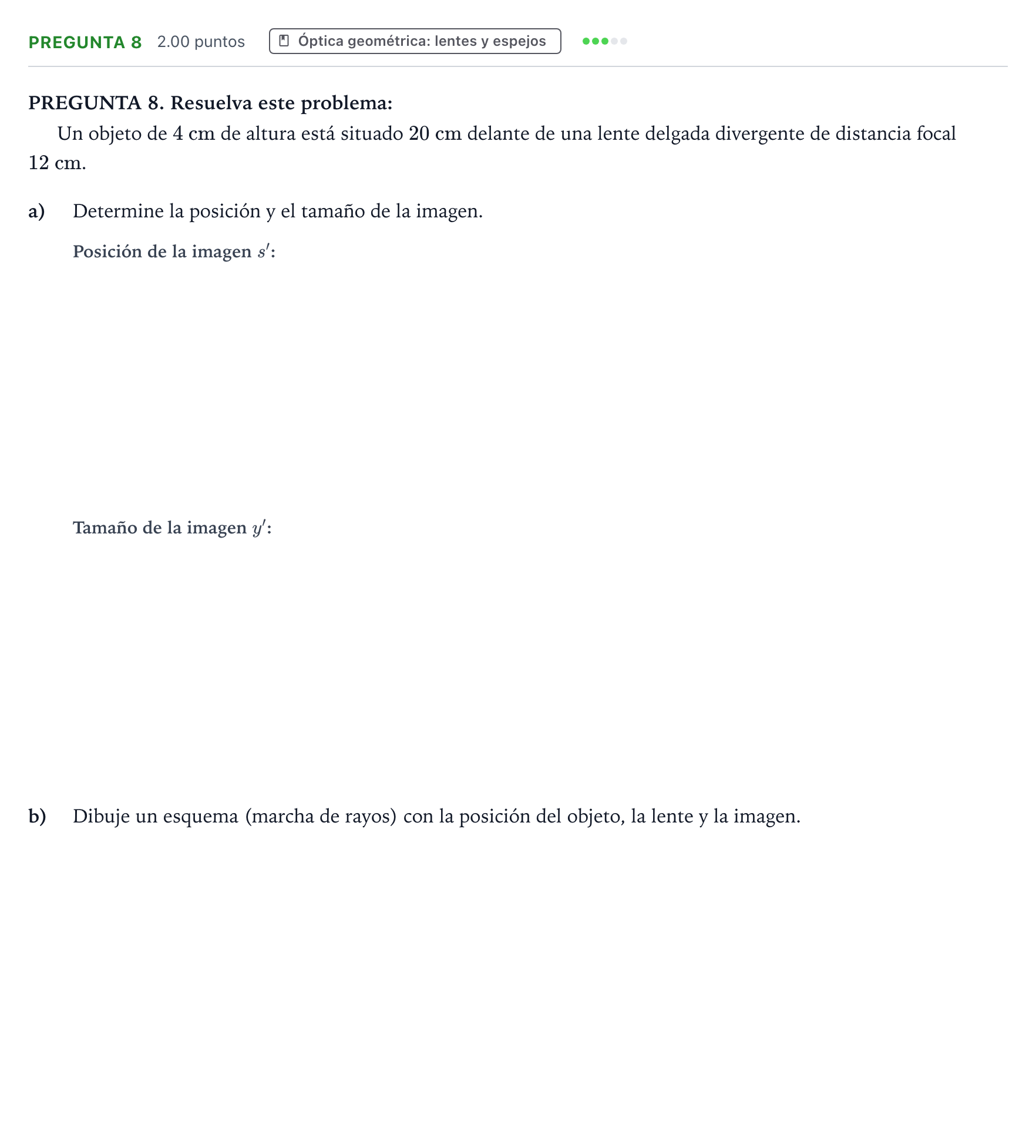

Pregunta 8 · Física PAU Galicia Extraordinaria 2023

a) Posición de la imagen

Solución: $-7{,}5\text{ cm}$ / $-0{,}075\text{ m}$

a) Tamaño de la imagen

Solución: $1{,}5\text{ cm}$ / $0{,}015\text{ m}$

b) Dibuje un esquema (marcha de rayos) con la posición del objeto, la lente y la imagen.

Solución: Trazado de rayos para lente divergente: el rayo que viaja paralelo al eje óptico se refracta divergiendo de modo que su prolongación pasa por el foco imagen $F'$ (situado en el espacio objeto). El rayo que pasa por el centro óptico $O$ continúa sin desviarse. La intersección de las prolongaciones determina la posición de la imagen virtual, derecha y de menor tamaño situada a $s' = -7{,}5\text{ cm}$ con altura $y' = 1{,}5\text{ cm}$.
