Pregunta 4 · Física PAU Galicia Ordinaria 2021

Tema: Óptica geométrica: lentes y espejos · Del examen Ordinaria (2021)

Enunciado

PREGUNTA 4. Desarrolle esta práctica:

Se midieron en el laboratorio los siguientes valores para las distancias objeto/imagen de una lente convergente:

№ exp.

1

2

3

4

5

s (cm)s\text{ (cm)}

39,0

41,9

49,3

59,9

68,5

s′ (cm)s'\text{ (cm)}

64,3

58,6

48,8

40,6

37,8

a)

Explique el montaje experimental utilizado.

b)

Represente gráficamente 1/s′1/s' frente a 1/s1/s y determine el valor de la potencia de la lente.

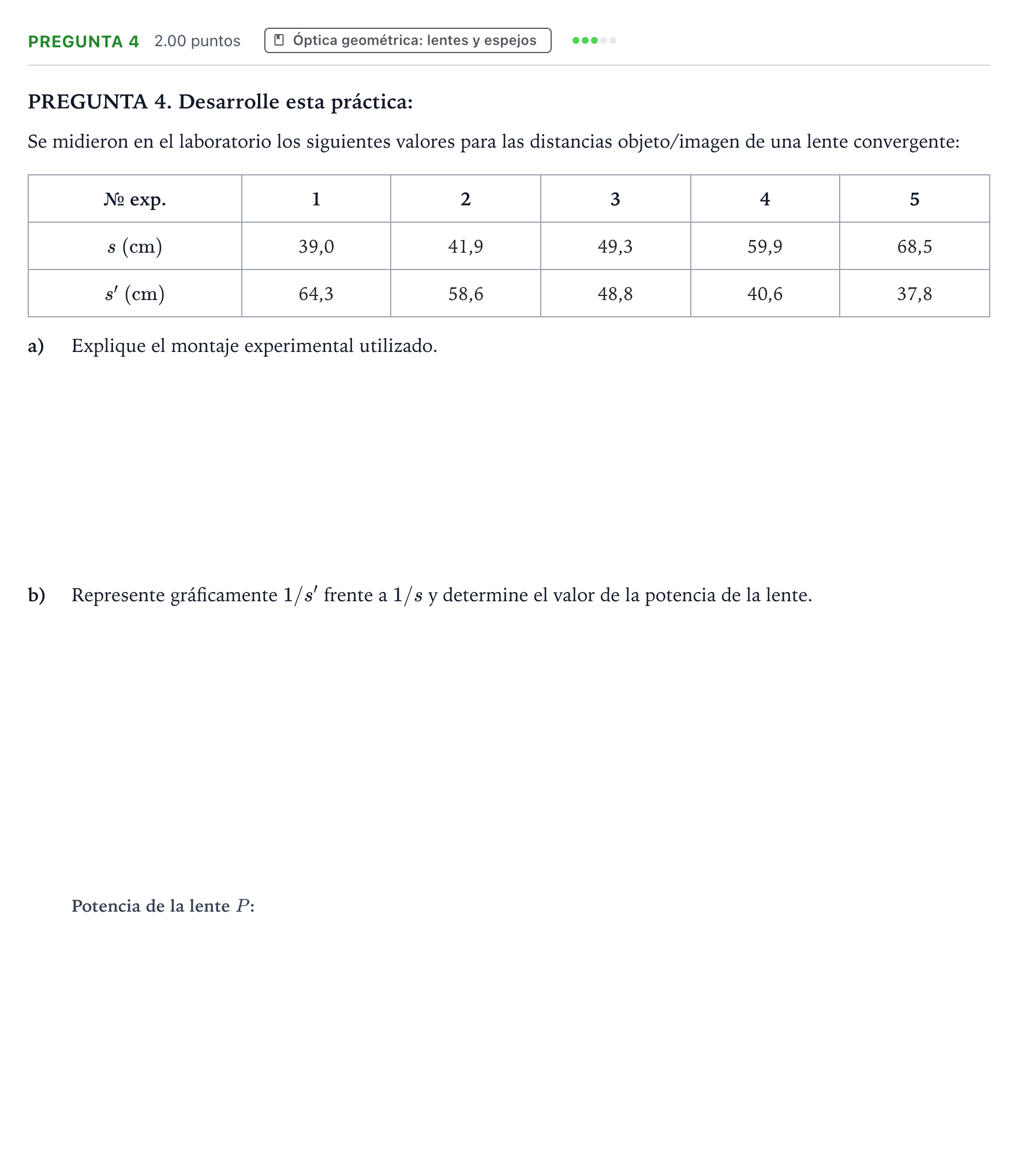

Enunciado: Pregunta 4 · Física PAU Galicia Ordinaria 2021

Solución

Según los criterios oficiales de corrección

a) Explique el montaje experimental utilizado.

Solución: Montaje en banco óptico consistente en: fuente luminosa con objeto a enfocar, soporte para la lente convergente y pantalla donde proyectar la imagen enfocada, midiendo las distancias correspondientes sobre una regla graduada.

b) Determine el valor de la potencia de la lente.

Solución: 4,14{,}1 D / 4,14{,}1 m⁻¹

b) Represente gráficamente 1/s' frente a 1/s

Solución: Gráfica de 1/s′1/s' frente a 1/s1/s con recta de ajuste lineal y ordenada en el origen de 4,1 m−14{,}1\text{ m}^{-1}.
