Pregunta 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Galicia Extraordinaria 2026
Tema: Análisis geométrico de un diseño: centros, radios y puntos de tangencia de sus enlaces · Del examen Extraordinaria (2026)
Enunciado

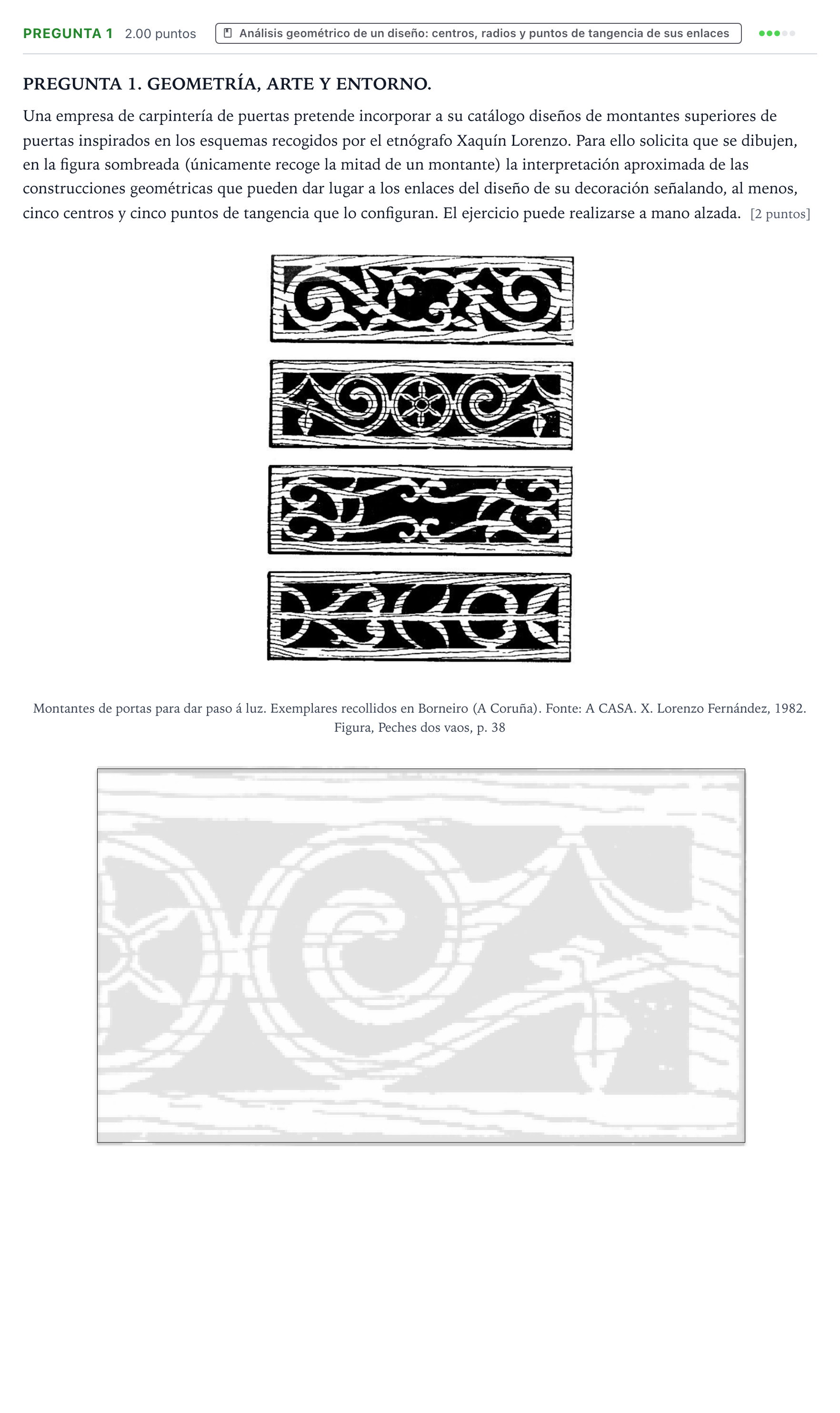

PREGUNTA 1. GEOMETRÍA, ARTE Y ENTORNO.
Una empresa de carpintería de puertas pretende incorporar a su catálogo diseños de montantes superiores de puertas inspirados en los esquemas recogidos por el etnógrafo Xaquín Lorenzo. Para ello solicita que se dibujen, en la figura sombreada (únicamente recoge la mitad de un montante) la interpretación aproximada de las construcciones geométricas que pueden dar lugar a los enlaces del diseño de su decoración señalando, al menos, cinco centros y cinco puntos de tangencia que lo configuran. El ejercicio puede realizarse a mano alzada. [2 puntos]
Montantes de portas para dar paso á luz. Exemplares recollidos en Borneiro (A Coruña). Fonte: A CASA. X. Lorenzo Fernández, 1982. Figura, Peches dos vaos, p. 38
Solución
Según los criterios oficiales de corrección
Señalar, en la figura sombreada, la interpretación aproximada de las construcciones geométricas auxiliares de los enlaces del diseño, indicando al menos cinco centros y cinco puntos de tangencia.
Solución: Identificación de al menos cinco centros () y cinco puntos de tangencia () con sus alineaciones y radios auxiliares correspondientes.
