Pregunta 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Galicia Extraordinaria 2025

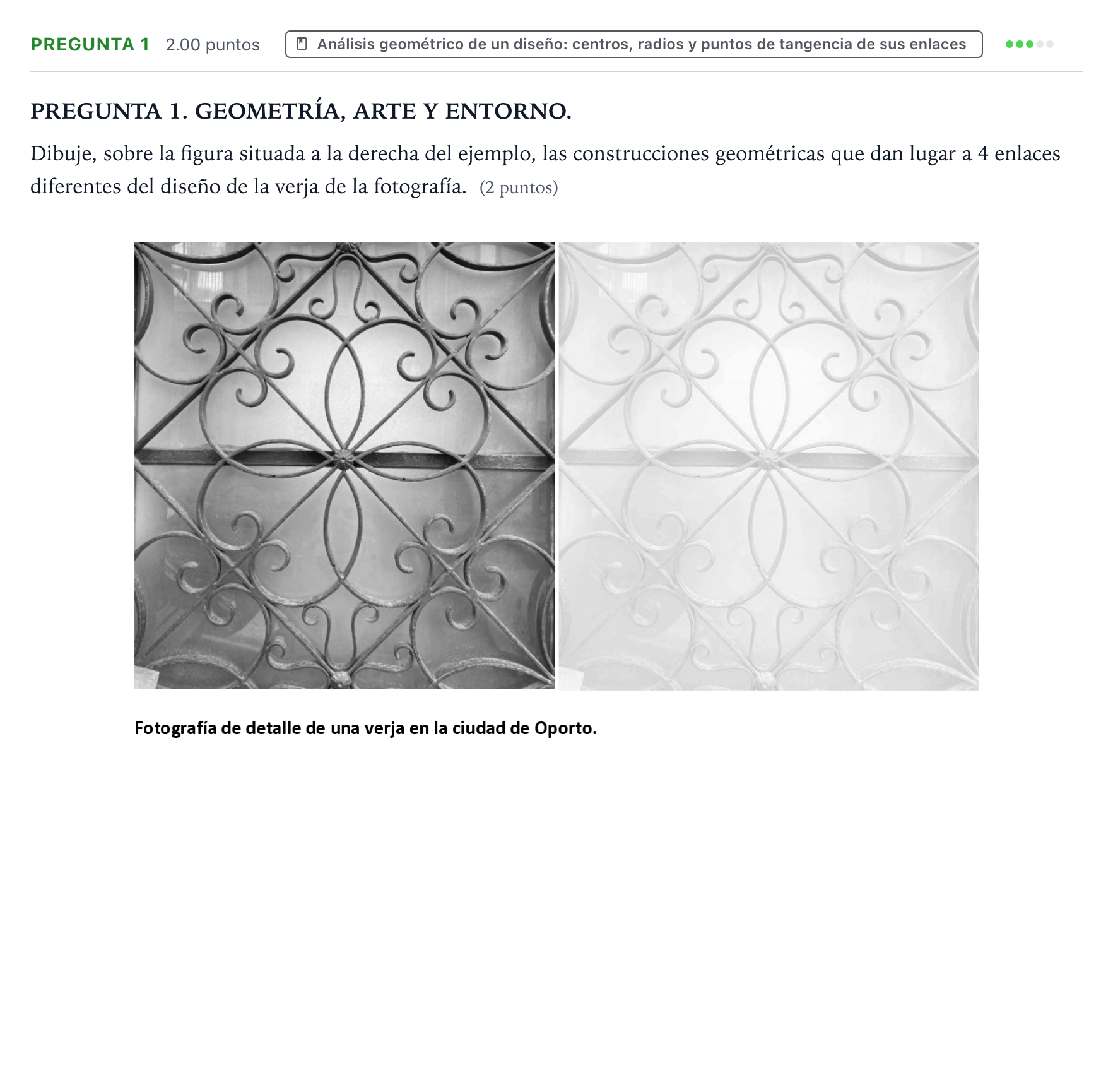

Dibuje, sobre la figura situada a la derecha del ejemplo, las construcciones geométricas que dan lugar a 4 enlaces diferentes del diseño de la verja de la fotografía.

Solución: Identificación y trazado geométrico preciso de 4 enlaces distintos presentes en la verja: - Determinación de los centros de los arcos de circunferencia concurrentes o tangentes. - Determinación de los puntos de tangencia (enlaces entre recta y arco, o entre dos arcos del mismo o distinto sentido). - Trazado de los radios y rectas auxiliares que demuestren las condiciones geométricas de tangencia y continuidad.
