Ejercicio 2 · Tecnología e Ingeniería II PAU Cantabria Ordinaria 2024
Tema: Diagrama hierro-carbono · Del examen Ordinaria (2024)

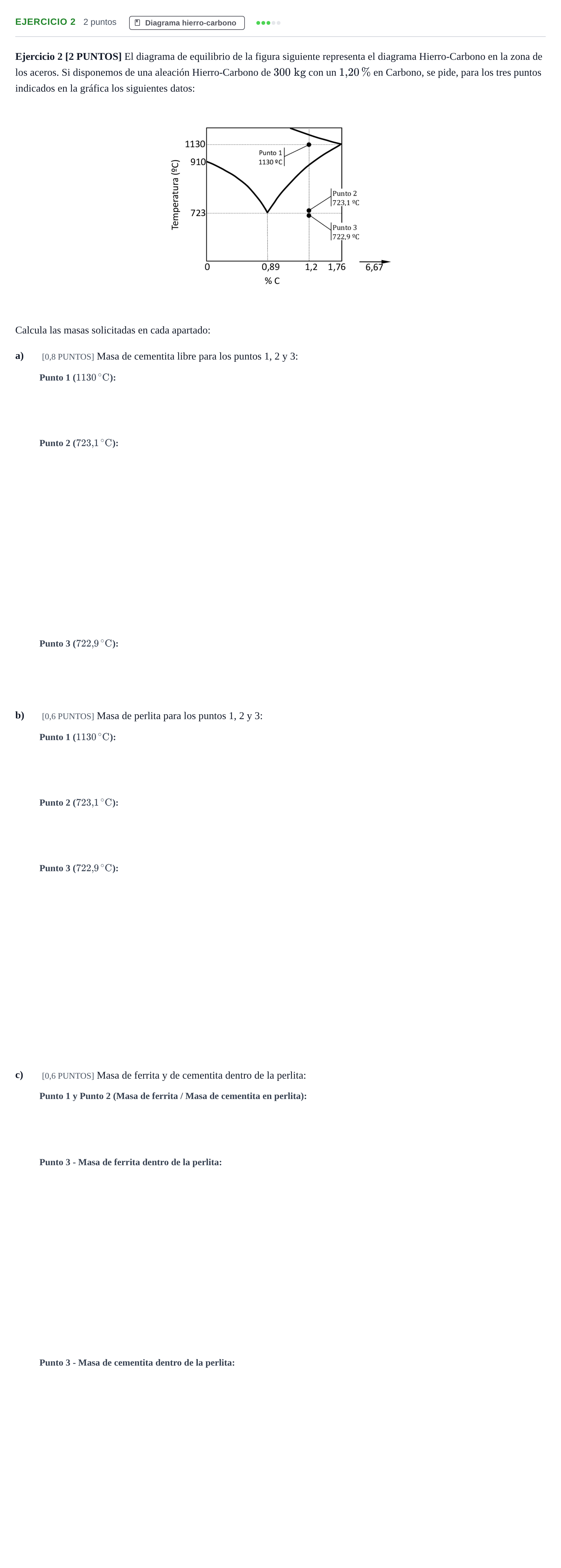

Enunciado
Ejercicio 2 [2 PUNTOS] El diagrama de equilibrio de la figura siguiente representa el diagrama Hierro-Carbono en la zona de los aceros. Si disponemos de una aleación Hierro-Carbono de con un en Carbono, se pide, para los tres puntos indicados en la gráfica los siguientes datos:
Calcula las masas solicitadas en cada apartado:
a)
[0,8 PUNTOS] Masa de cementita libre para los puntos 1, 2 y 3:
b)
[0,6 PUNTOS] Masa de perlita para los puntos 1, 2 y 3:
c)
[0,6 PUNTOS] Masa de ferrita y de cementita dentro de la perlita:
Solución
Según los criterios oficiales de corrección
a) [0,8 PUNTOS] Masa de cementita libre - Punto 1 (1130 ºC)
Solución: 0 kg
a) [0,8 PUNTOS] Masa de cementita libre - Punto 2 (723,1 ºC)
Solución: 16,1 kg
a) [0,8 PUNTOS] Masa de cementita libre - Punto 3 (722,9 ºC)
Solución: 16,1 kg
b) [0,6 PUNTOS] Masa de perlita - Punto 1 (1130 ºC)
Solución: 0 kg
b) [0,6 PUNTOS] Masa de perlita - Punto 2 (723,1 ºC)
Solución: 0 kg
b) [0,6 PUNTOS] Masa de perlita - Punto 3 (722,9 ºC)
Solución: 283,9 kg
c) [0,6 PUNTOS] Masa de ferrita y cementita dentro de la perlita - Punto 1 y Punto 2
Solución: 0 kg
c) [0,6 PUNTOS] Masa de ferrita dentro de la perlita - Punto 3 (722,9 ºC)
Solución: 246,04 kg
c) [0,6 PUNTOS] Masa de cementita dentro de la perlita - Punto 3 (722,9 ºC)
Solución: 37,86 kg
