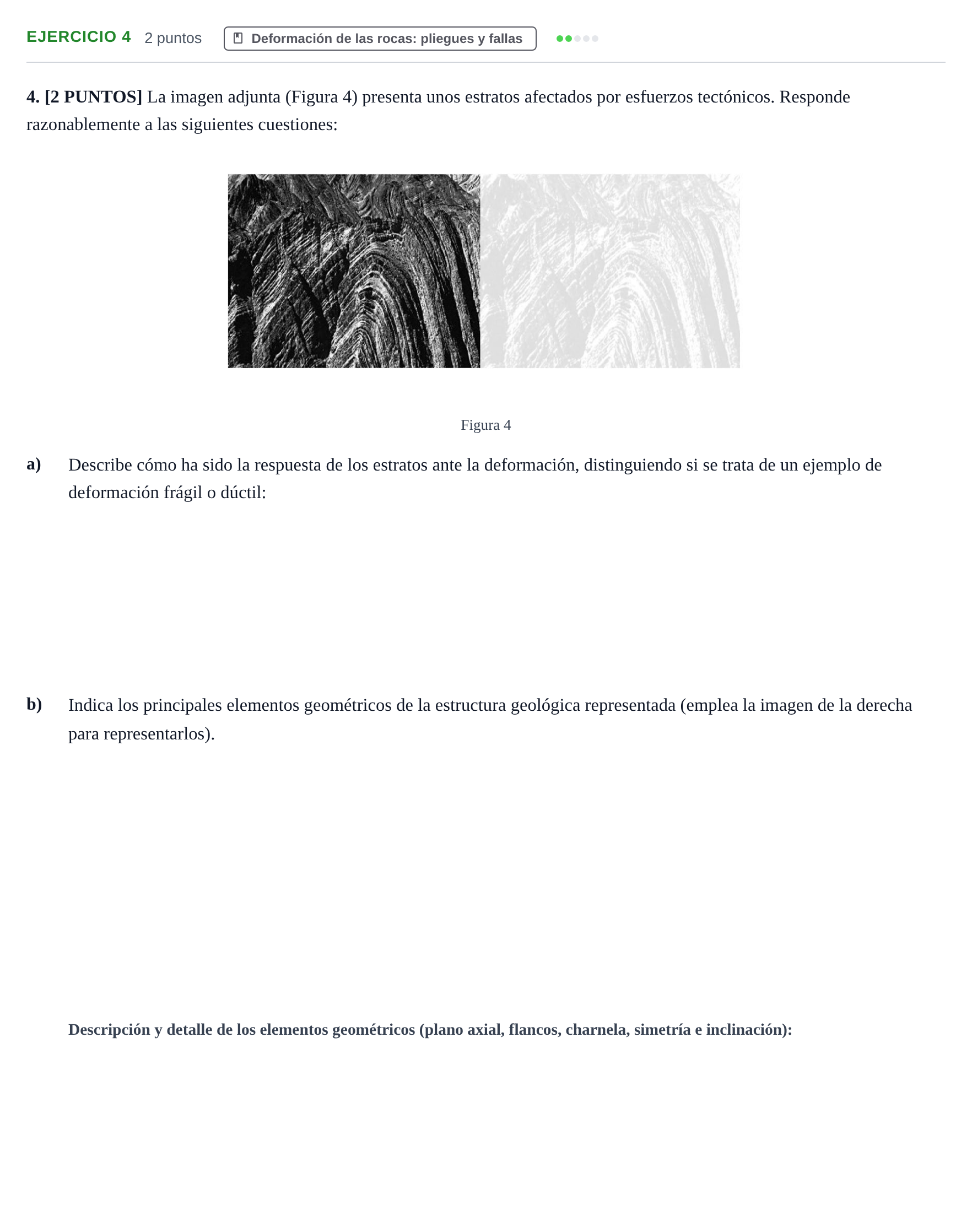

Problema 4 · Geología y Ciencias Ambientales PAU Cantabria Ordinaria 2024

a) describe cómo ha sido la respuesta de los estratos ante la deformación, distinguiendo si se trata de un ejemplo de deformación frágil o dúctil;

Solución: Deformación dúctil, crea un pliegue anticlinal (en primer plano).

b) indica los principales elementos geométricos de la estructura geológica representada (emplea la imagen de la derecha para representarlos)

Solución: Elementos geométricos representados en la imagen: plano axial, charnela y flancos. El pliegue presenta un plano axial inclinado hacia la derecha (pliegue asimétrico o inclinado), con flancos que buzan en sentidos opuestos con distinta pendiente.

Indica los principales elementos geométricos de la estructura geológica representada (emplea la imagen de la derecha para representarlos).

Solución: Sobre la imagen debe aparecer trazada la línea/zona de charnela uniendo los puntos de máxima curvatura del pliegue (anticlinal/sinclinal), el plano axial dividiendo la estructura en dos mitades a lo largo de las charnelas, y los flancos señalados a ambos lados del plano axial.
