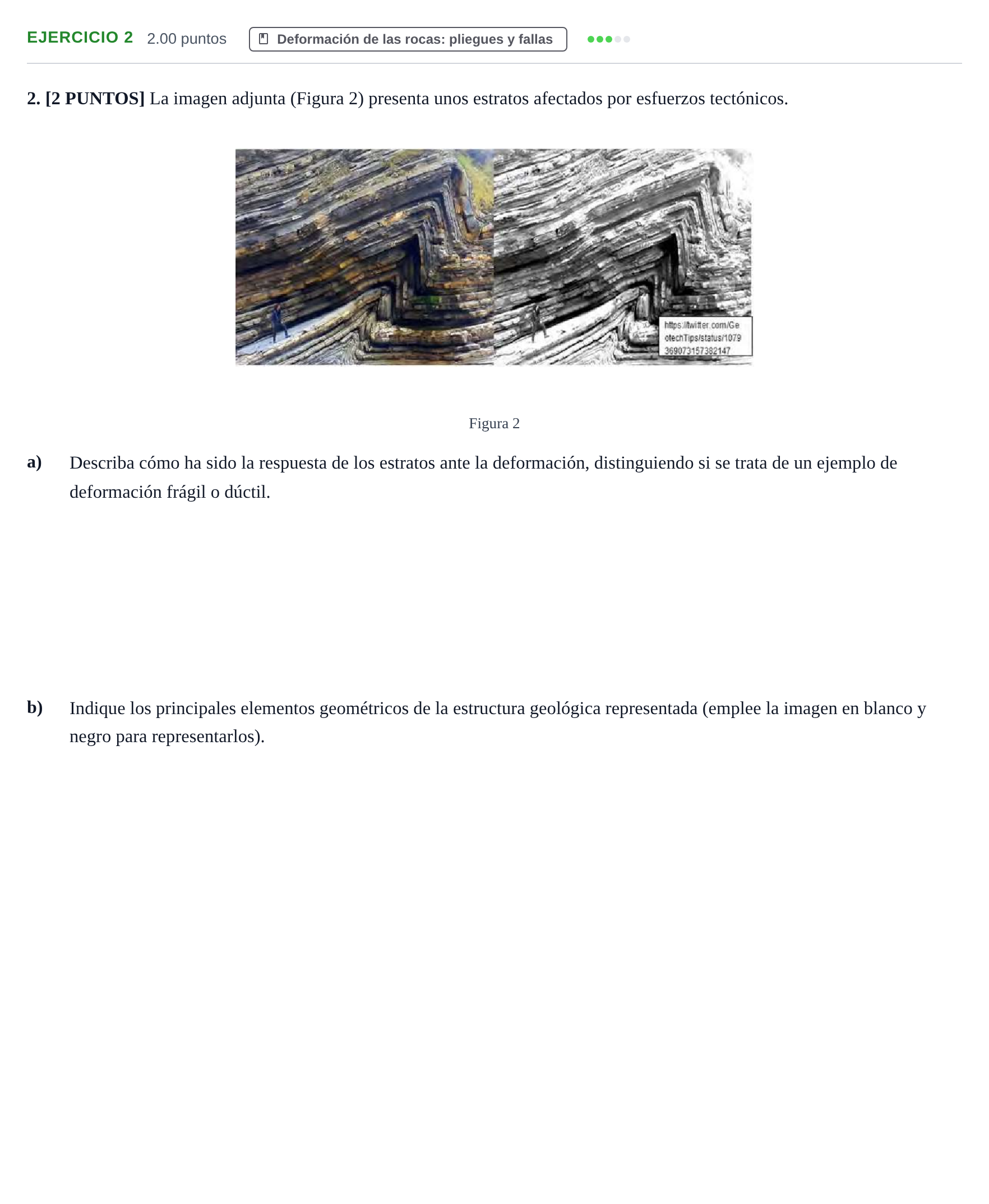

Problema 2 · Geología y Ciencias Ambientales PAU Cantabria Ordinaria 2023

a) Describa cómo ha sido la respuesta de los estratos ante la deformación, distinguiendo si se trata de un ejemplo de deformación frágil o dúctil.

Solución: Se trata de una deformación dúctil que ha originado estratos plegados (pliegues anticlinal y sinclinal), como resultado de un esfuerzo compresivo o empuje desde ambos lados.

b) Indique los principales elementos geométricos de la estructura geológica representada.

Solución: Flancos, plano axial (o superficie axial), charnela, eje del pliegue y núcleo. Se aprecian pliegues asimétricos con plano axial inclinado hacia la derecha, de tipo chevron.

b) Representación de los elementos geométricos en la imagen en blanco y negro.

Solución: Sobre la imagen en blanco y negro deben trazarse y rotularse: los flancos a ambos lados de los pliegues, las zonas de charnela en el vértice de las capas, y el plano o traza axial con inclinación hacia la derecha recorriendo los sucesivos puntos de máxima curvatura.
