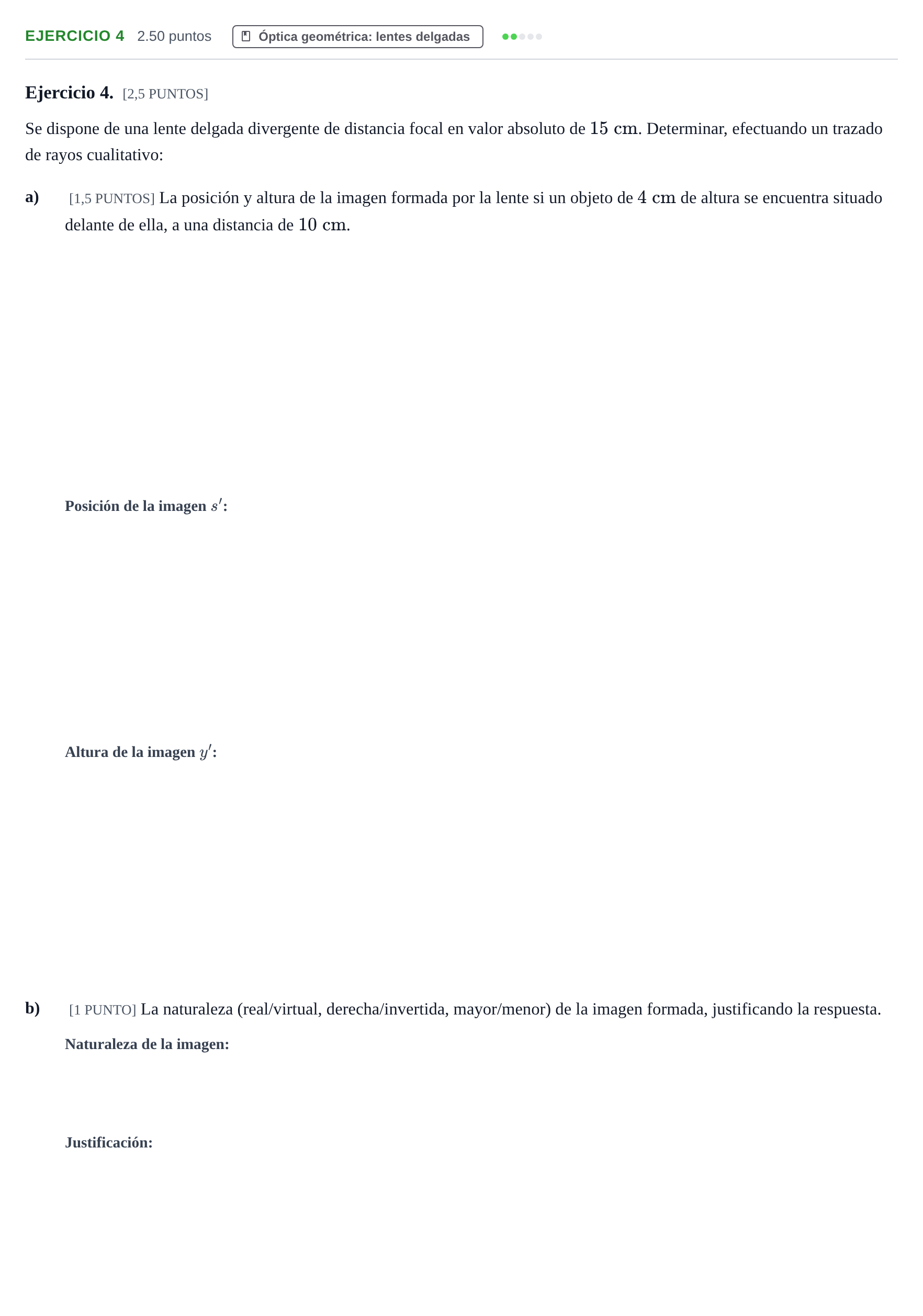

Ejercicio 4 · Física PAU Cantabria Extraordinaria 2021

Trazado de rayos cualitativo

Solución: Trazado con un rayo paralelo al eje óptico que diverge emergiendo en la dirección que pasa por el foco imagen $F'$ (situado delante de la lente), y un rayo dirigido al centro óptico que continúa sin desviarse. La intersección de las prolongaciones determina una imagen virtual situada entre la lente y el foco imagen.

a) Posición de la imagen formada por la lente ($s'$)

Solución: $-6\text{ cm}$ / $-0{,}06\text{ m}$

a) Altura de la imagen formada por la lente ($y'$)

Solución: $2{,}4\text{ cm}$ / $0{,}024\text{ m}$

b) Naturaleza (real/virtual, derecha/invertida, mayor/menor) de la imagen

Solución: Virtual, derecha y menor

b) Justificación de la naturaleza de la imagen

Solución: Puesto que $s' = -6\text{ cm} < 0$, la imagen se forma antes de la lente por la prolongación de los rayos refractados, siendo virtual. Como $\beta = 0{,}6 > 0$, la imagen es derecha. Dado que $|\beta| = 0{,}6 < 1$, su tamaño es menor que el del objeto.
