Ejercicio 2.C - Marquesina de parada de autobús · Diseño PAU Cantabria Ordinaria 2024

Tema: Proyecto: mobiliario urbano y objetos de exterior · Del examen Ordinaria (2024)

Enunciado

2. Elige UNO de los TRES diseños propuestos a continuación y desarróllalo según los aspectos pedidos:

C. Marquesina de parada de autobús [7,5 PUNTOS]

Propuesta: El ayuntamiento ha convocado un concurso para dotar a la ciudad con nuevas marquesinas de parada de autobús. Tiene como objetivo fomentar el uso del transporte público.

Los condicionantes generales o requisitos con los que ha de cumplir esta MARQUESINA DE PARADA DE AUTOBÚS son:

Poseer un asiento para 4 personas como mínimo.

Tener una cubierta para resguardar a los usuarios.

En su diseño ha de estar incluida al menos una forma curva o redonda.

Cuestiones a evaluar en el modelo elegido:

[1 PUNTO] Precisión, tipos de línea, color, etc.

[6 PUNTOS] Representación normalizada:

[2 PUNTOS] Perspectivas isométrica o cónicas.

[2,5 PUNTOS] Vistas necesarias y acotación.

[1 PUNTO] Bocetos, croquis y composición y escalas.

[0,5 PUNTOS] Presentación general del proyecto.

[0,5 PUNTOS] Originalidad y adecuación a los condicionantes.

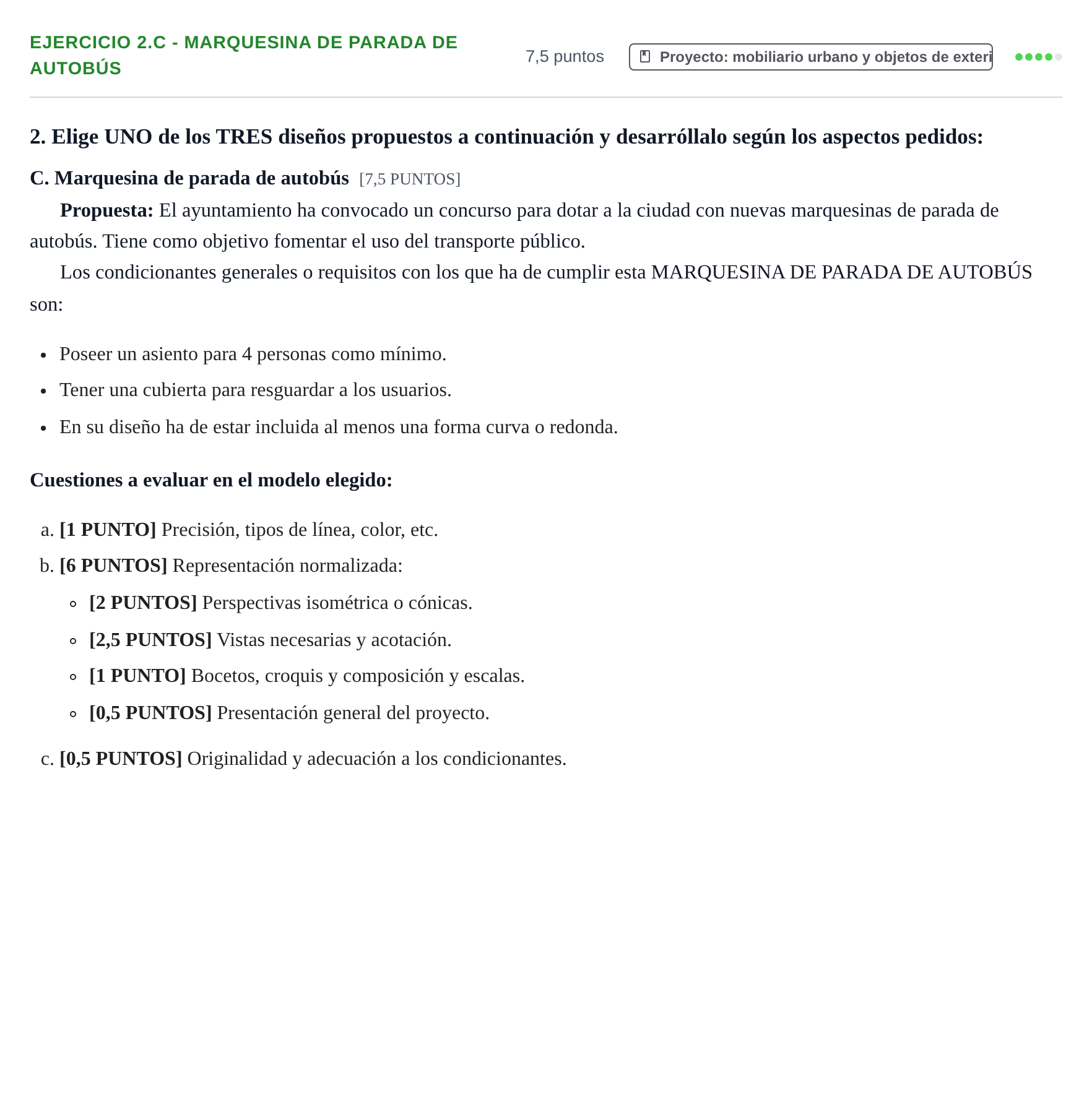

Enunciado: Ejercicio 2.C - Marquesina de parada de autobús · Diseño PAU Cantabria Ordinaria 2024

Solución

Según los criterios oficiales de corrección

Diseño gráfico de MARQUESINA PARADA AUTOBÚS según los aspectos pedidos y condicionantes especificados.

Solución: El diseño de la marquesina debe plasmar rigurosamente: - Asiento continuo o modular con capacidad mínima para 4 personas (longitud útil aproximada de 1,80 a 2,20 m). - Cubierta volada que garantice sombra y resguardo de la lluvia. - Incorporación visible de formas curvas o cilíndricas (por ejemplo: cubierta con bóveda de cañón o curvatura orgánica, soportes tubulares curvos, esquinas perimetrales redondeadas). Documentación gráfica exigida en la entrega: 1. Bocetos preliminares y croquis de síntesis. 2. Vistas diédricas ortogonales (alzado, planta, perfil) con acotación a escala: indicación de gálibo peatonal, alturas libres y cotas generales del mobiliario urbano. 3. Perspectiva (isométrica o cónica con ambientación urbana básica): representación realista que muestre transparencias (vidrio/policarbonato) y elementos metálicos o sintéticos. 4. Acabado estético y composición armoniosa.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
