Ejercicio 2.A - Papelera exterior · Diseño PAU Cantabria Ordinaria 2022

Tema: Proyecto: mobiliario urbano y objetos de exterior · Del examen Ordinaria (2022)

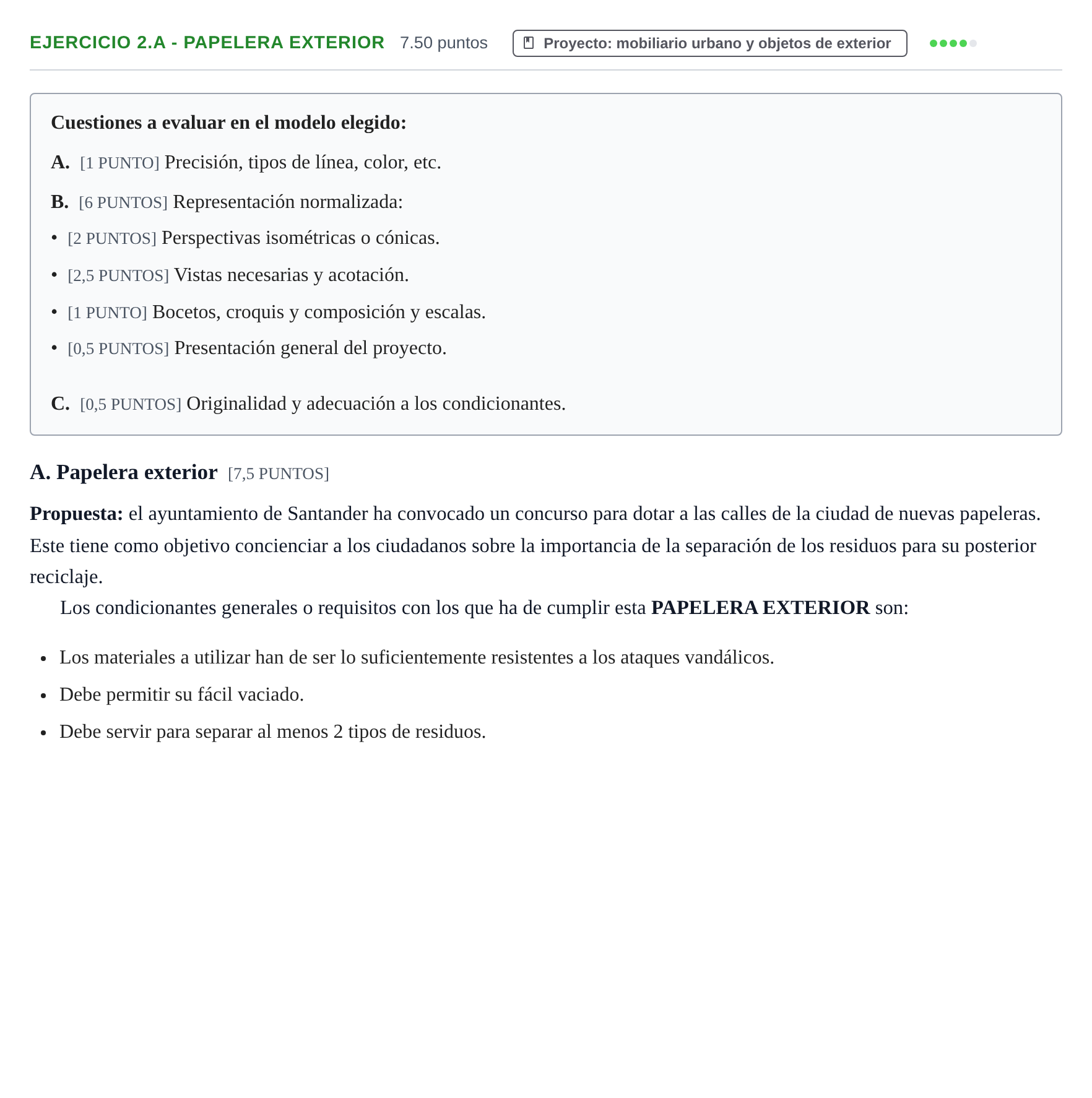

Enunciado

Cuestiones a evaluar en el modelo elegido:

A. [1 PUNTO] Precisión, tipos de línea, color, etc.

B. [6 PUNTOS] Representación normalizada:

• [2 PUNTOS] Perspectivas isométricas o cónicas.

• [2,5 PUNTOS] Vistas necesarias y acotación.

• [1 PUNTO] Bocetos, croquis y composición y escalas.

• [0,5 PUNTOS] Presentación general del proyecto.

C. [0,5 PUNTOS] Originalidad y adecuación a los condicionantes.

A. Papelera exterior [7,5 PUNTOS]

Propuesta: el ayuntamiento de Santander ha convocado un concurso para dotar a las calles de la ciudad de nuevas papeleras. Este tiene como objetivo concienciar a los ciudadanos sobre la importancia de la separación de los residuos para su posterior reciclaje.

Los condicionantes generales o requisitos con los que ha de cumplir esta PAPELERA EXTERIOR son:

Los materiales a utilizar han de ser lo suficientemente resistentes a los ataques vandálicos.

Debe permitir su fácil vaciado.

Debe servir para separar al menos 2 tipos de residuos.

Enunciado: Ejercicio 2.A - Papelera exterior · Diseño PAU Cantabria Ordinaria 2022

Solución

Solución de AprenAI (no es la oficial)

A. Papelera exterior: Desarrolla el diseño cumpliendo los condicionantes de resistencia vandálica, fácil vaciado y separación de residuos, aplicando los criterios de representación técnica.

Solución: Desarrollo gráfico completo que incluya: 1. Fase de ideación: Bocetos previos explicativos de la forma, funcionamiento y ergonomía. 2. Representación diédrica normalizada: Vistas diédricas principales (alzado, planta y perfil o sección) a escala adecuada, con aplicación correcta de líneas normalizadas y cotas esenciales (altura total ~90-100 cm, diámetro o anchura ~45-55 cm, fijación al suelo o poste). 3. Perspectiva: Representación en perspectiva isométrica o cónica con aplicación de color/acabados, identificando las dos fracciones (ej. envases ligeros en amarillo y resto/orgánica en gris/marrón). 4. Detalles técnicos: Mecanismo antivandálico (chapa de acero galvanizado o fundición de aluminio de espesor suficiente, anclaje robusto a pavimento, apagacolillas integrado) y sistema de vaciado rápido mediante llave maestra y cubetas basculantes o extraíbles.
