Apartado 1 - Pregunta 1a · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Ordinaria 2025

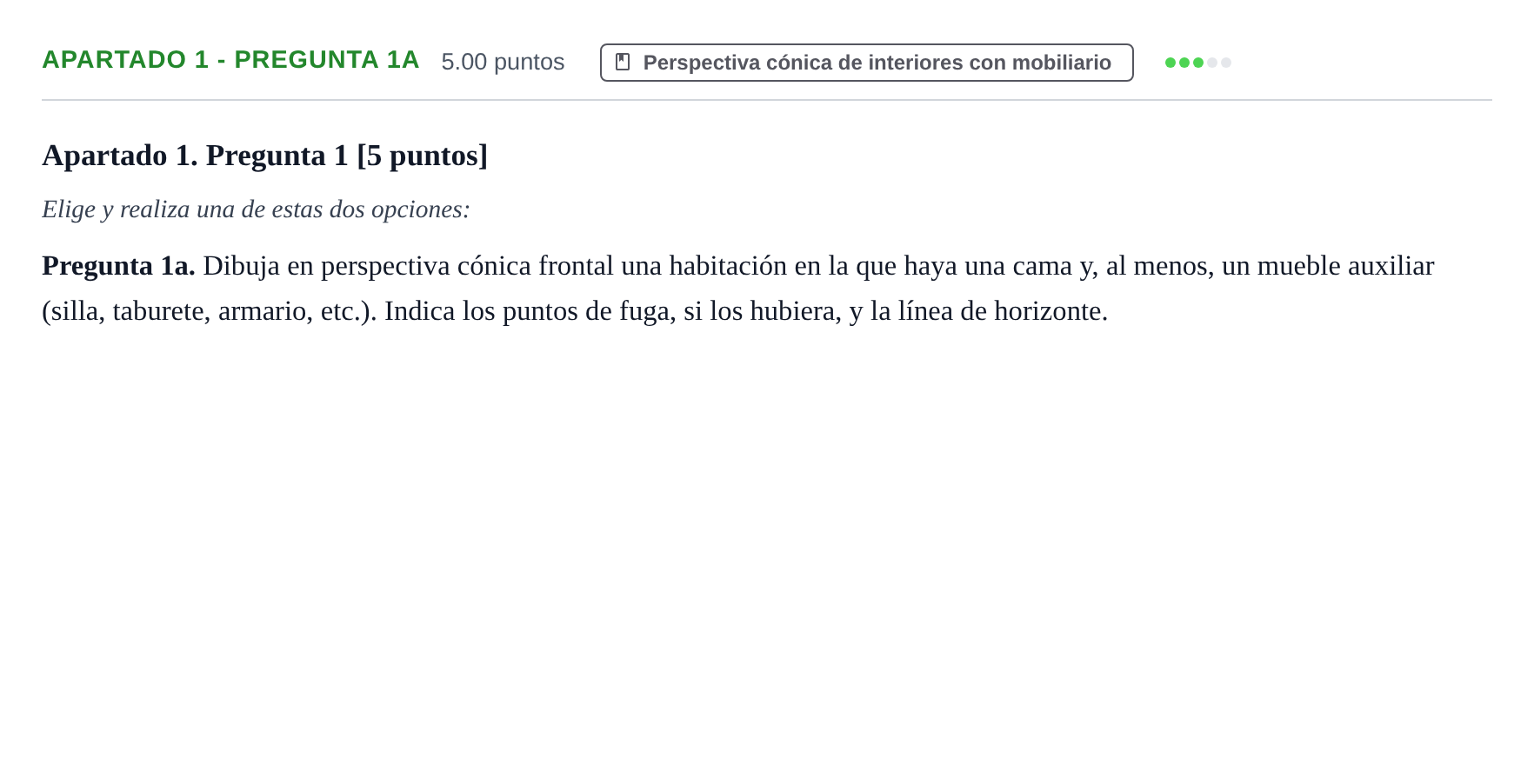

Pregunta 1a. Dibuja en perspectiva cónica frontal una habitación en la que haya una cama y, al menos, un mueble auxiliar (silla, taburete, armario, etc.). Indica los puntos de fuga, si los hubiera, y la línea de horizonte.

Solución: Dibujo en perspectiva cónica frontal de la habitación: - Trazado de la Línea de Horizonte (LH) y la Línea de Tierra (LT). - Situación del punto de fuga principal (P) sobre la LH, hacia el que convergen todas las líneas de profundidad ortogonales al plano del cuadro. - Representación de las paredes, techo y suelo de la habitación según la perspectiva cónica frontal. - Construcción volumétrica proporcionada y coherente de la cama y de al menos un mueble auxiliar (silla, taburete, mesita o armario), con sus aristas horizontales paralelas a la LH y aristas de profundidad fugando a P. - Indicación explícita de la línea de horizonte (LH) y del punto de fuga.
