Ejercicio Parte 1. Ejercicio 1 - Opción A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Extraordinaria 2024

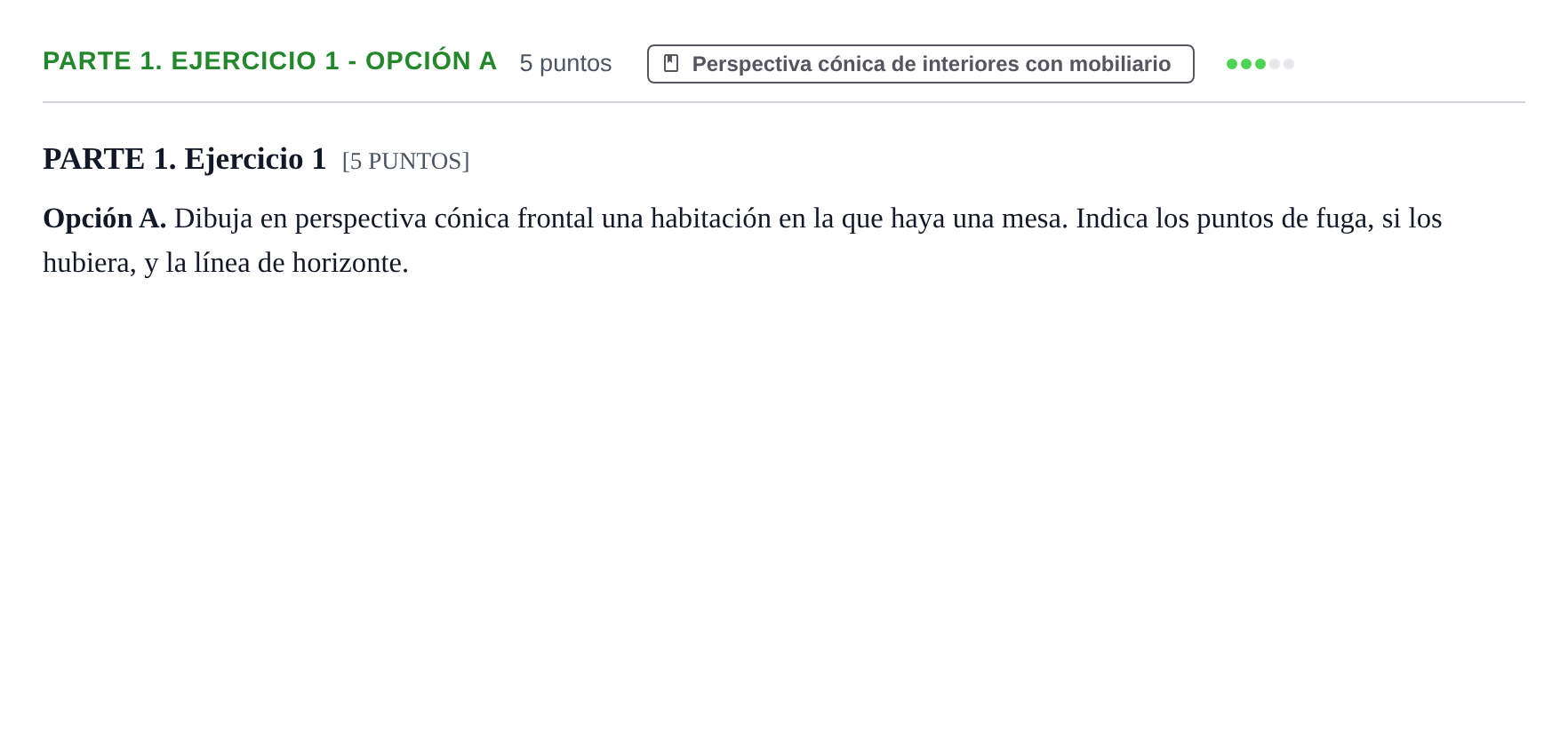

Opción A. Dibuja en perspectiva cónica frontal una habitación en la que haya una mesa. Indica los puntos de fuga, si los hubiera, y la línea de horizonte.

Solución: Representación en perspectiva cónica de la habitación y el elemento de mobiliario (mesa): - Trazado de la línea de horizonte (LH) y línea de tierra (LT). - Definición del punto de fuga principal (P) en la LH hacia el que convergen las aristas de profundidad ortogonales al plano del cuadro, y puntos métricos/distancia si se usa medición. - Delimitación geométrica del espacio interior de la habitación (pared de fondo, paredes laterales, suelo y techo). - Construcción coherente y proporcionada de la mesa con sus aristas horizontales paralelas al plano del cuadro, verticales a plomo y de profundidad dirigidas al punto de fuga.
