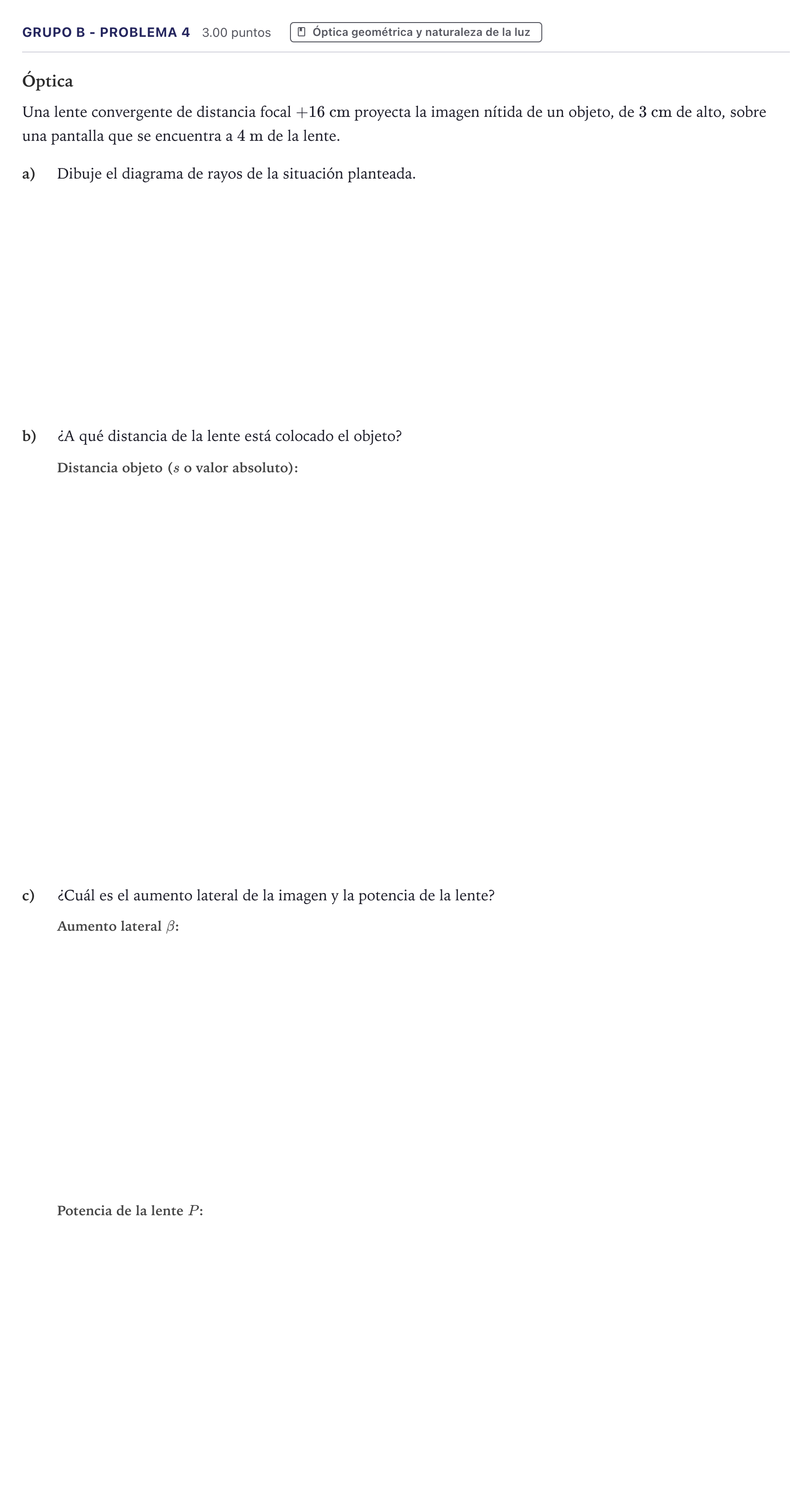

Ejercicio Grupo B - Problema 4 · Física PAU Canarias Junio 2021

a) Dibuje el diagrama de rayos de la situación planteada.

Solución: Diagrama de rayos para lente convergente delgada con objeto situado a una distancia mayor que la distancia focal ($|s| > f'$). Se traza el eje óptico y la lente con sus focos $F$ y $F'$ a $16\text{ cm}$. Desde la cúspide del objeto se trazan al menos dos rayos principales: 1) Rayo paralelo al eje óptico, que se refracta pasando por el foco imagen $F'$. 2) Rayo que pasa por el centro óptico sin sufrir desviación. Ambos rayos convergen en el lado opuesto de la lente a $s' = 4\text{ m}$, donde se coloca la pantalla, formando una imagen real, invertida y de mayor tamaño.

b) ¿A qué distancia de la lente está colocado el objeto?

Solución: $-16{,}67$ cm / $16{,}67$ cm / $-0{,}1667$ m / $0{,}1667$ m
