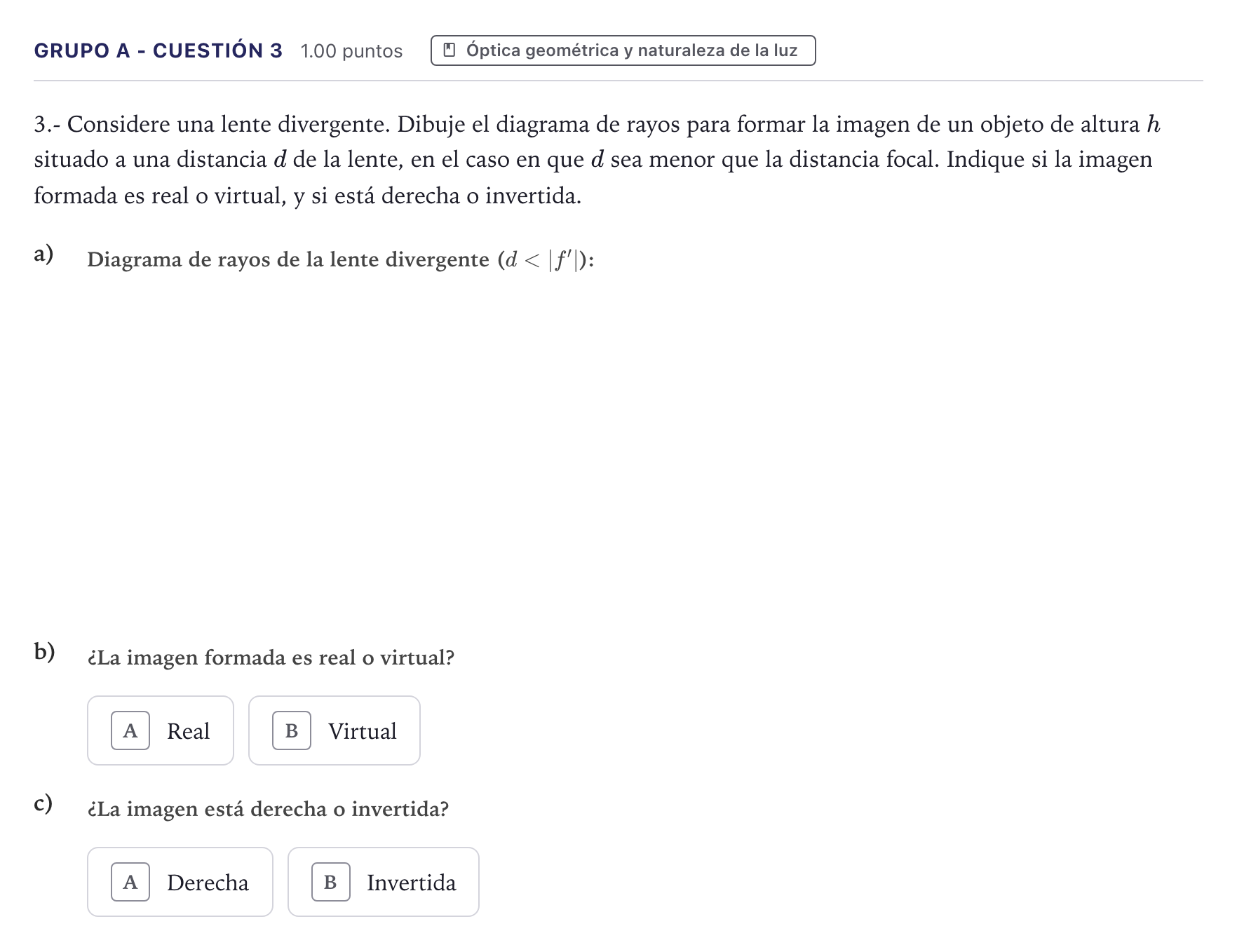

Ejercicio Grupo A - Cuestión 3 · Física PAU Canarias Junio 2021

Dibuje el diagrama de rayos para formar la imagen de un objeto de altura h situado a una distancia d de la lente, en el caso en que d sea menor que la distancia focal

Solución: Diagrama de rayos para lente divergente: 1. Eje óptico horizontal con la lente divergente representada en el centro por una línea vertical terminada en puntas de flecha invertidas. 2. Foco imagen $F'$ situado a la izquierda de la lente a una distancia $|f'|$ y foco objeto $F$ situado a la derecha de la lente a la misma distancia focal. 3. Objeto vertical de altura $h$ sobre el eje óptico a la izquierda de la lente, a una distancia $d < |f'|$ (entre $F'$ y la lente). 4. Rayo 1: parte del extremo superior del objeto paralelo al eje óptico, se refracta divergiendo de modo que su prolongación hacia atrás pasa por el foco imagen $F'$. 5. Rayo 2: parte del extremo superior del objeto y pasa por el centro óptico de la lente, continuando en línea recta sin desviarse. 6. Imagen: se forma en la intersección de las prolongaciones de los rayos refractados (del rayo 1 hacia atrás y el rayo 2), quedando situada entre el objeto y la lente, derecha, virtual y de menor tamaño que el objeto.
