Ejercicio 3b · Dibujo técnico II PAU Canarias Junio 2026

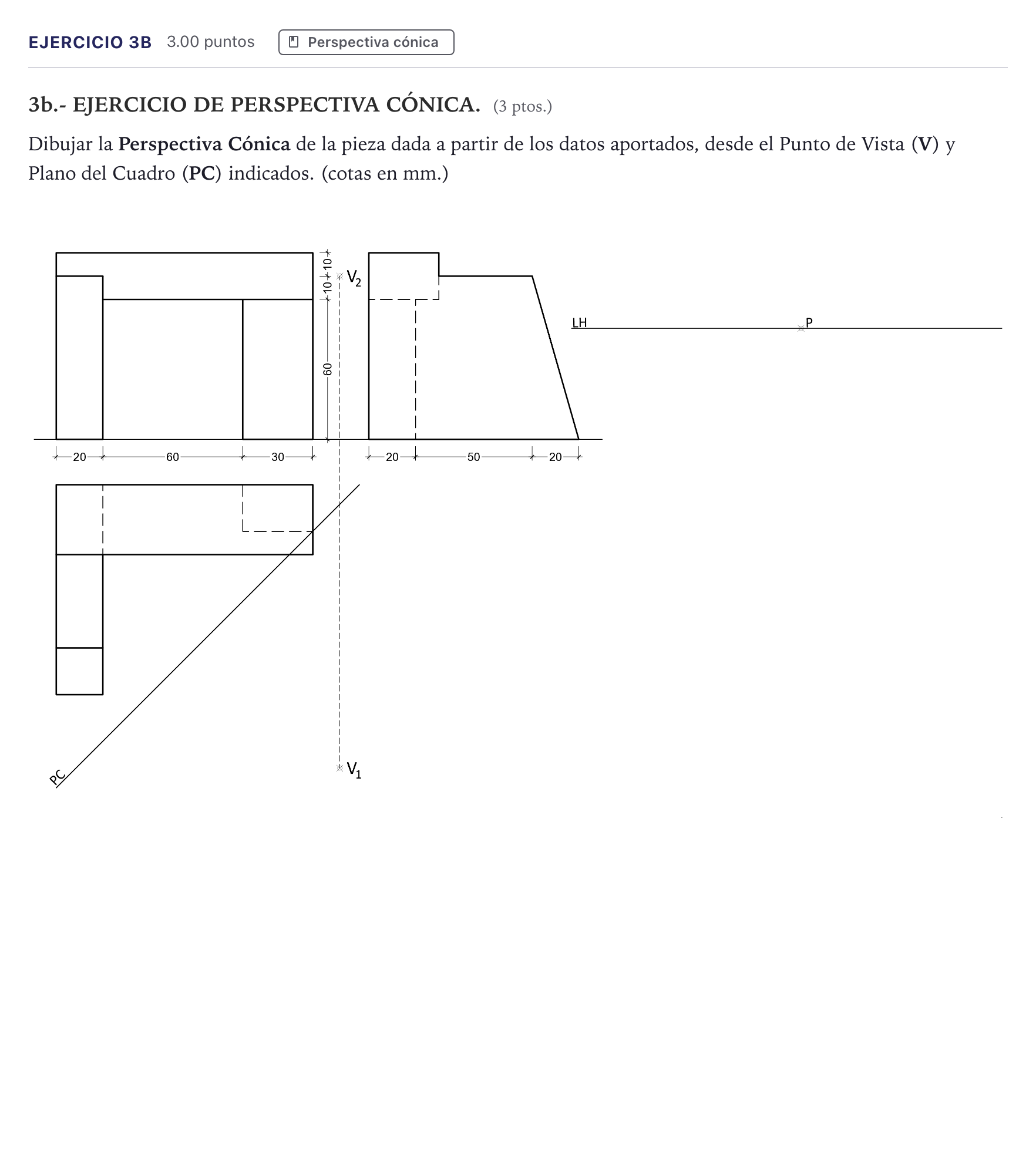

Dibujar la Perspectiva Cónica de la pieza dada a partir de los datos aportados, desde el Punto de Vista (V) y Plano del Cuadro (PC) indicados.

Solución: Perspectiva cónica oblicua con cuadro vertical a 45° respecto a las caras de la pieza: 1. Elementos del sistema: El cuadro PC es vertical; su traza en planta es la recta PC y su intersección con el geometral es la línea de tierra LT. La LH está a la altura de V₂, unos 70 mm. El punto principal P es el pie de la perpendicular desde V₁ a PC. 2. Puntos de fuga: Desde V₁ se trazan paralelas a las dos direcciones de las aristas de la planta (a 45° de PC). Sus cortes con PC se llevan a la LH y dan F₁ y F₂. Las aristas verticales se mantienen verticales. 3. Puntos métricos: Con centro en cada punto de fuga y radio igual a su distancia a V₁ (abatido), se obtienen M₁ y M₂ sobre la LH. Con ellos se llevan las medidas reales sobre LT: 20 + 60 + 30 en anchura y 30 / 60 / 90 en profundidad. 4. Planta en perspectiva: Se dibuja la planta en L. El cuerpo trasero tiene 110 × 30 mm. El brazo izquierdo tiene 20 mm de ancho y llega hasta 90 mm de profundidad, con la línea de arranque de la rampa a 70 mm. El pilar derecho, de 30 × 20 mm, queda bajo el cuerpo trasero. 5. Alturas: Se levantan en la traza de cada plano sobre el cuadro, o en una recta de alturas, y se fugan: - cuerpo superior trasero: de 60 a 80 mm (30 mm de fondo); - brazo izquierdo: 70 mm; - pilar derecho y cara central: 60 mm. 6. Plano inclinado: En el extremo delantero del brazo izquierdo, la cara superior desciende desde 70 mm de altura (a 70 mm de profundidad) hasta el suelo en el borde frontal (a 90 mm). 7. Delineación: Aristas vistas con trazo continuo grueso; aristas ocultas, si se representan, con trazos.
