Ejercicio 3a · Dibujo técnico II PAU Canarias Julio 2026

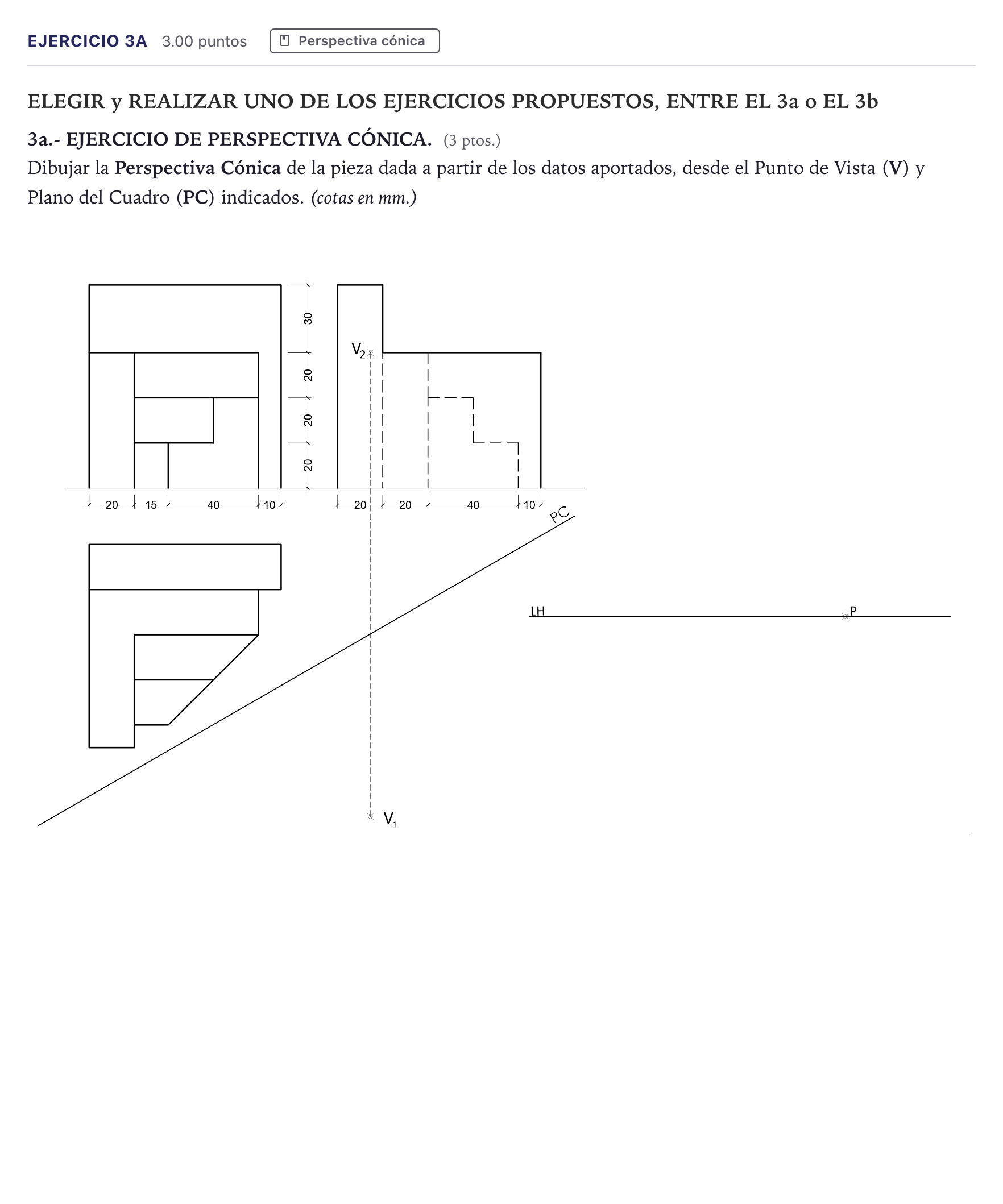

3a.- Dibujar la Perspectiva Cónica de la pieza dada a partir de los datos aportados, desde el Punto de Vista (V) y Plano del Cuadro (PC) indicados.

Solución: Perspectiva cónica oblicua completa de la pieza: 1. Puntos de fuga en la Línea de Horizonte (LH): Desde $V_1$ se trazan paralelas a las dos direcciones ortogonales de la planta de la pieza. La intersección de cada visual paralela con la traza de $PC$ determina los focos $F$ y $F'$, los cuales se proyectan perpendicularmente a la traza de $PC$ sobre la Línea de Horizonte (LH). 2. Trazas de las rectas y alturas en Verdadera Magnitud: Se prolongan las direcciones de las caras sobre la traza de $PC$, obteniendo los puntos de contacto con el plano del cuadro. Sobre las perpendiculares levantadas en estos puntos (o situadas respecto a la Línea de Tierra) se miden en escala 1:1 las alturas reales ($20$, $40$, $60$ y $90\text{ mm}$) tomadas del alzado y perfil. 3. Fugas y aristas del sólido: Desde los puntos de altura real se fuga hacia los respectivos puntos de fuga $F$ y $F'$. Las posiciones en profundidad de los vértices se obtienen trazando los rayos visuales desde $V_1$ hasta cada vértice de la planta, determinando su intersección con $PC$ y proyectándolos en la perspectiva cónica. 4. Aristas visibles y ocultas: Se traza con línea continua gruesa el contorno visto del cuerpo escalonado con la torre vertical y con línea discontinua las aristas no visibles interiores y de la base.
