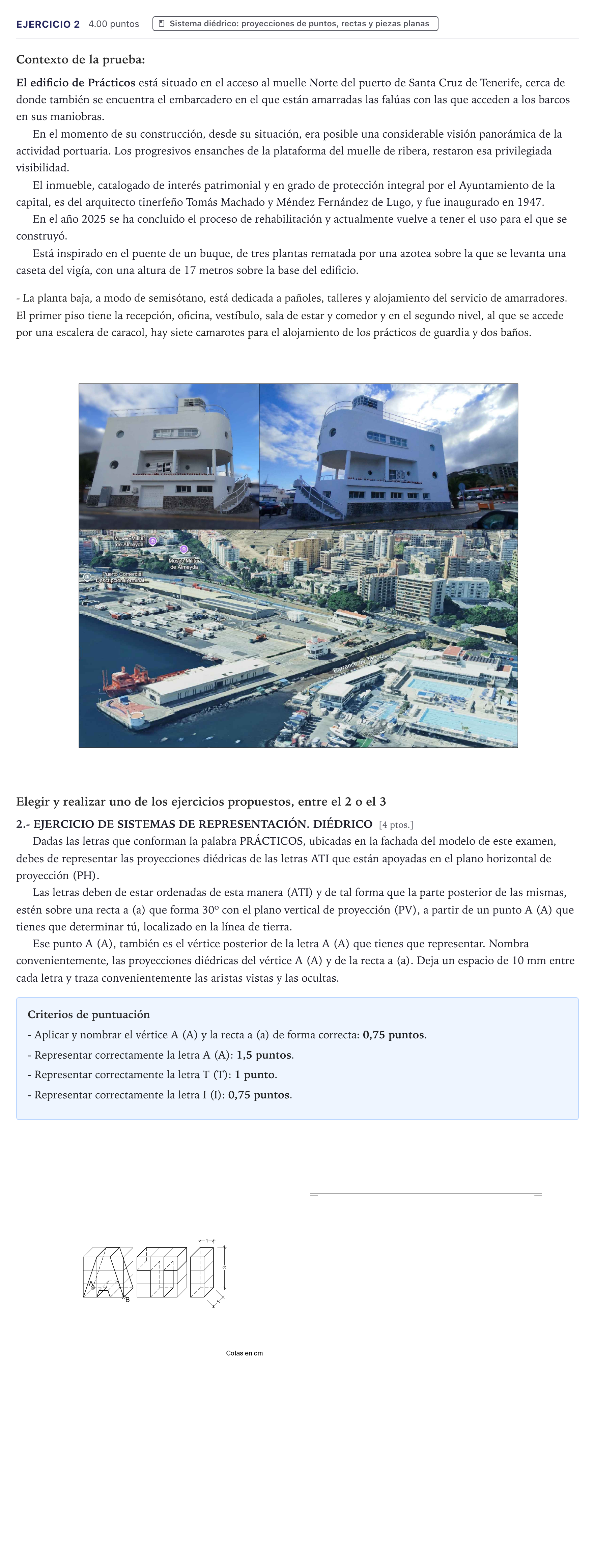

Problema 2 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Junio 2026
Tema: Sistema diédrico: proyecciones de puntos, rectas y piezas planas · Del examen Junio (2026)
Enunciado
Contexto de la prueba:
El edificio de Prácticos está situado en el acceso al muelle Norte del puerto de Santa Cruz de Tenerife, cerca de donde también se encuentra el embarcadero en el que están amarradas las falúas con las que acceden a los barcos en sus maniobras.
En el momento de su construcción, desde su situación, era posible una considerable visión panorámica de la actividad portuaria. Los progresivos ensanches de la plataforma del muelle de ribera, restaron esa privilegiada visibilidad.
El inmueble, catalogado de interés patrimonial y en grado de protección integral por el Ayuntamiento de la capital, es del arquitecto tinerfeño Tomás Machado y Méndez Fernández de Lugo, y fue inaugurado en 1947.
En el año 2025 se ha concluido el proceso de rehabilitación y actualmente vuelve a tener el uso para el que se construyó.
Está inspirado en el puente de un buque, de tres plantas rematada por una azotea sobre la que se levanta una caseta del vigía, con una altura de 17 metros sobre la base del edificio.
- La planta baja, a modo de semisótano, está dedicada a pañoles, talleres y alojamiento del servicio de amarradores. El primer piso tiene la recepción, oficina, vestíbulo, sala de estar y comedor y en el segundo nivel, al que se accede por una escalera de caracol, hay siete camarotes para el alojamiento de los prácticos de guardia y dos baños.
Elegir y realizar uno de los ejercicios propuestos, entre el 2 o el 3
2.- EJERCICIO DE SISTEMAS DE REPRESENTACIÓN. DIÉDRICO [4 ptos.]
Dadas las letras que conforman la palabra PRÁCTICOS, ubicadas en la fachada del modelo de este examen, debes de representar las proyecciones diédricas de las letras ATI que están apoyadas en el plano horizontal de proyección (PH).
Las letras deben de estar ordenadas de esta manera (ATI) y de tal forma que la parte posterior de las mismas, estén sobre una recta a (a) que forma 30º con el plano vertical de proyección (PV), a partir de un punto A (A) que tienes que determinar tú, localizado en la línea de tierra.
Ese punto A (A), también es el vértice posterior de la letra A (A) que tienes que representar. Nombra convenientemente, las proyecciones diédricas del vértice A (A) y de la recta a (a). Deja un espacio de 10 mm entre cada letra y traza convenientemente las aristas vistas y las ocultas.
Criterios de puntuación
- Aplicar y nombrar el vértice A (A) y la recta a (a) de forma correcta: 0,75 puntos.
- Representar correctamente la letra A (A): 1,5 puntos.
- Representar correctamente la letra T (T): 1 punto.
- Representar correctamente la letra I (I): 0,75 puntos.
Solución
Solución de AprenAI (no es la oficial)
2.- Representar las proyecciones diédricas de las letras ATI apoyadas en el plano horizontal de proyección (PH) sobre la recta a (30º con el PV).
Solución: Construcción diédrica de las letras ATI: 1. Punto y recta : - El punto se ubica sobre la línea de tierra, por lo que en la LT. - La recta pertenece al PH: su proyección vertical coincide con la línea de tierra () y su proyección horizontal arranca de hacia abajo con un ángulo de respecto a la LT. 2. Proyección horizontal (en el PH): - Al estar las letras apoyadas en el plano horizontal, sus bases y plantas se encuentran en verdadera magnitud. - Se dibuja la cara posterior de las letras alineada sobre la recta . - Letra A: anchura de base 3 cm, profundidad perpendicular de 1 cm, respetando las aristas inclinadas y el travesaño central. - Separación: se mide 10 mm (1 cm) a lo largo de entre el final de la letra A y el inicio de la letra T. - Letra T: anchura 3 cm, profundidad 1 cm, poste central de 1 cm. - Separación: se mide 10 mm (1 cm) a lo largo de entre la letra T y la letra I. - Letra I: anchura 1 cm, profundidad 1 cm. 3. Proyección vertical (en el PV): - Las bases de las letras se proyectan sobre la línea de tierra (). - Todas las aristas verticales tienen una cota de 3 cm (), proyectándose en verdadera magnitud paralelas a las líneas de referencia. - Los vértices superiores se unen proyectando las aristas horizontales y oblícuas correspondientes. 4. Visibilidad: - Trazado de aristas vistas con línea continua gruesa y aristas ocultas con línea discontinua fina.
