Problema 2 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Julio 2026
Tema: Sistema diédrico: proyecciones de puntos, rectas y piezas planas · Del examen Julio (2026)

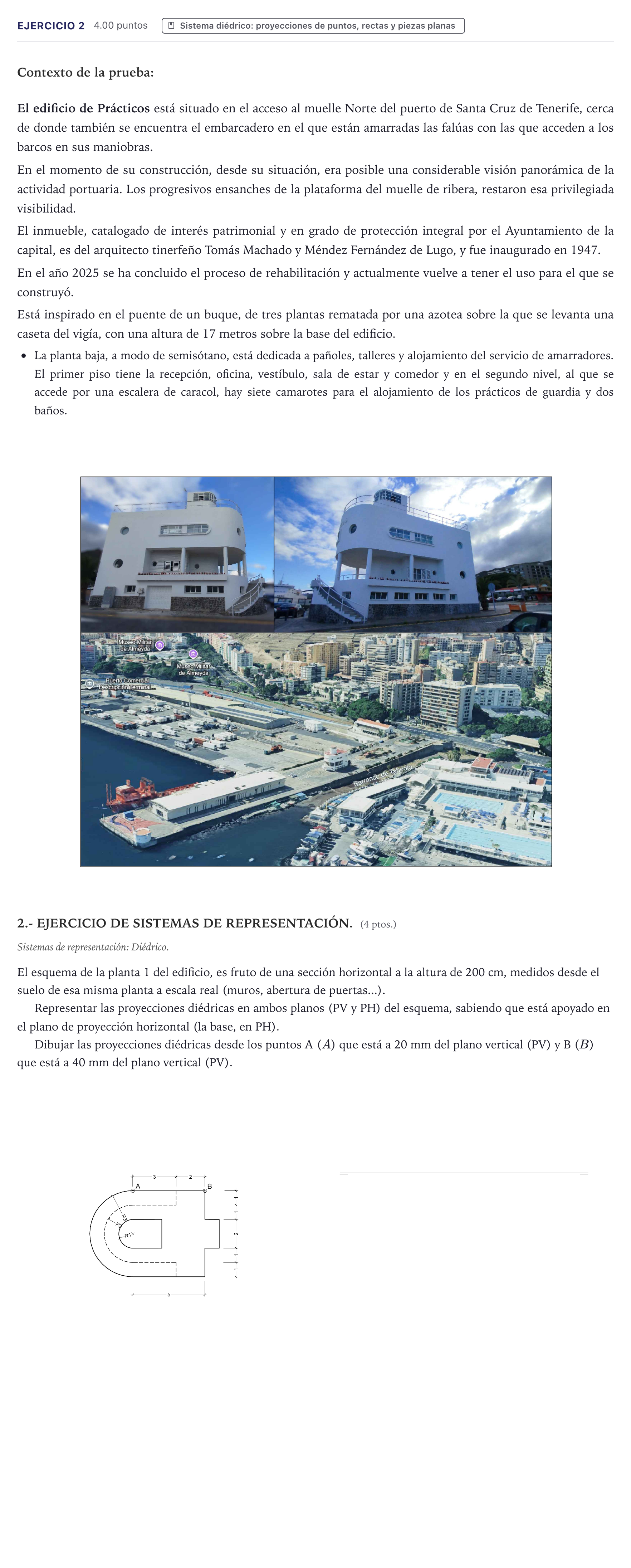

Enunciado
Contexto de la prueba:
El edificio de Prácticos está situado en el acceso al muelle Norte del puerto de Santa Cruz de Tenerife, cerca de donde también se encuentra el embarcadero en el que están amarradas las falúas con las que acceden a los barcos en sus maniobras.
En el momento de su construcción, desde su situación, era posible una considerable visión panorámica de la actividad portuaria. Los progresivos ensanches de la plataforma del muelle de ribera, restaron esa privilegiada visibilidad.
El inmueble, catalogado de interés patrimonial y en grado de protección integral por el Ayuntamiento de la capital, es del arquitecto tinerfeño Tomás Machado y Méndez Fernández de Lugo, y fue inaugurado en 1947.
En el año 2025 se ha concluido el proceso de rehabilitación y actualmente vuelve a tener el uso para el que se construyó.
Está inspirado en el puente de un buque, de tres plantas rematada por una azotea sobre la que se levanta una caseta del vigía, con una altura de 17 metros sobre la base del edificio.
La planta baja, a modo de semisótano, está dedicada a pañoles, talleres y alojamiento del servicio de amarradores. El primer piso tiene la recepción, oficina, vestíbulo, sala de estar y comedor y en el segundo nivel, al que se accede por una escalera de caracol, hay siete camarotes para el alojamiento de los prácticos de guardia y dos baños.
2.- EJERCICIO DE SISTEMAS DE REPRESENTACIÓN. (4 ptos.)
Sistemas de representación: Diédrico.
El esquema de la planta 1 del edificio, es fruto de una sección horizontal a la altura de 200 cm, medidos desde el suelo de esa misma planta a escala real (muros, abertura de puertas...).
Representar las proyecciones diédricas en ambos planos (PV y PH) del esquema, sabiendo que está apoyado en el plano de proyección horizontal (la base, en PH).
Dibujar las proyecciones diédricas desde los puntos A () que está a 20 mm del plano vertical (PV) y B () que está a 40 mm del plano vertical (PV).
Solución
Solución de AprenAI (no es la oficial)
Representar las proyecciones diédricas en ambos planos (PV y PH) del esquema, sabiendo que está apoyado en el plano de proyección horizontal (la base, en PH).
Solución: Proyección horizontal (PH): - Segmento orientado según el alejamiento especificado: a 20 mm por debajo de la línea de tierra y a 40 mm por debajo de la línea de tierra, con la distancia real entre y dada en el esquema. - Reproducción exacta del contorno exterior e interior de la planta a partir de las cotas del esquema: semicircunferencias exteriores e interiores concéntricas tangentes a los tramos rectos, entrantes y salientes rectangulares. - Las líneas ocultas o no visibles en corte representadas adecuadamente con trazo discontinuo. Proyección vertical (PV): - Al estar la base apoyada en el plano horizontal de proyección, la base inferior de la pieza se sitúa sobre la línea de tierra (cota = 0). - La sección se realiza a una altura de 200 cm (la altura correspondiente según la escala de dibujo empleada), proyectando hacia la línea de tierra las generatrices de contorno aparente, aristas vivas y salientes.
