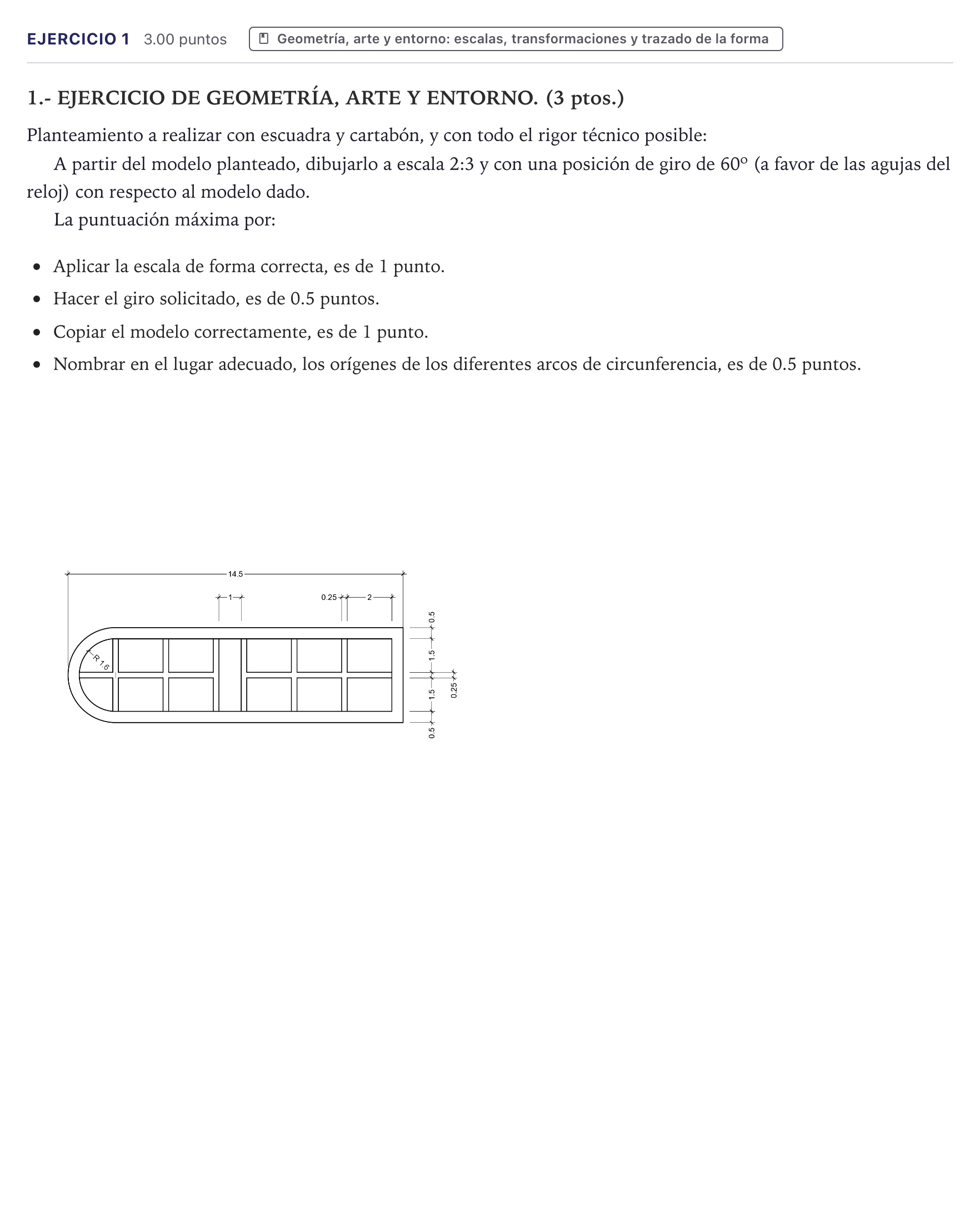

Problema 1 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Julio 2026

A partir del modelo planteado, dibujarlo a escala 2:3 y con una posición de giro de 60º (a favor de las agujas del reloj) con respecto al modelo dado.

Solución: Dibujo técnico del modelo reproducido con las siguientes características: 1. Giro de 60º en sentido horario: el eje longitudinal de la pieza (originalmente horizontal a 0º) pasa a estar orientado a $-60^\circ$ (o $300^\circ$, inclinado hacia abajo y a la derecha). 2. Escala 2:3 aplicada a todas las dimensiones: - Longitud total: $14{,}5 \times \frac{2}{3} \approx 9{,}67\text{ cm}$. - Ancho total exterior: $4{,}25 \times \frac{2}{3} \approx 2{,}83\text{ cm}$. - Grosor de paredes perimetrales: $0{,}5 \times \frac{2}{3} \approx 0{,}33\text{ cm}$. - Ventanas/huecos: ancho $2 \times \frac{2}{3} \approx 1{,}33\text{ cm}$, alto $1{,}5 \times \frac{2}{3} = 1\text{ cm}$. - Nervio central vertical: $1 \times \frac{2}{3} \approx 0{,}67\text{ cm}$. - Nervios divisorios: $0{,}25 \times \frac{2}{3} \approx 0{,}17\text{ cm}$. - Radio interior del arco: $1{,}6 \times \frac{2}{3} \approx 1{,}07\text{ cm}$ (exterior $2{,}1 \times \frac{2}{3} = 1{,}4\text{ cm}$). 3. Centros marcados: el centro de los arcos semicirculares concéntricos claramente identificado (por ejemplo con la letra $O$).
