Ejercicio Grupo B - B7 · Ciencias Generales PAU Canarias Julio (Ciencias) 2025

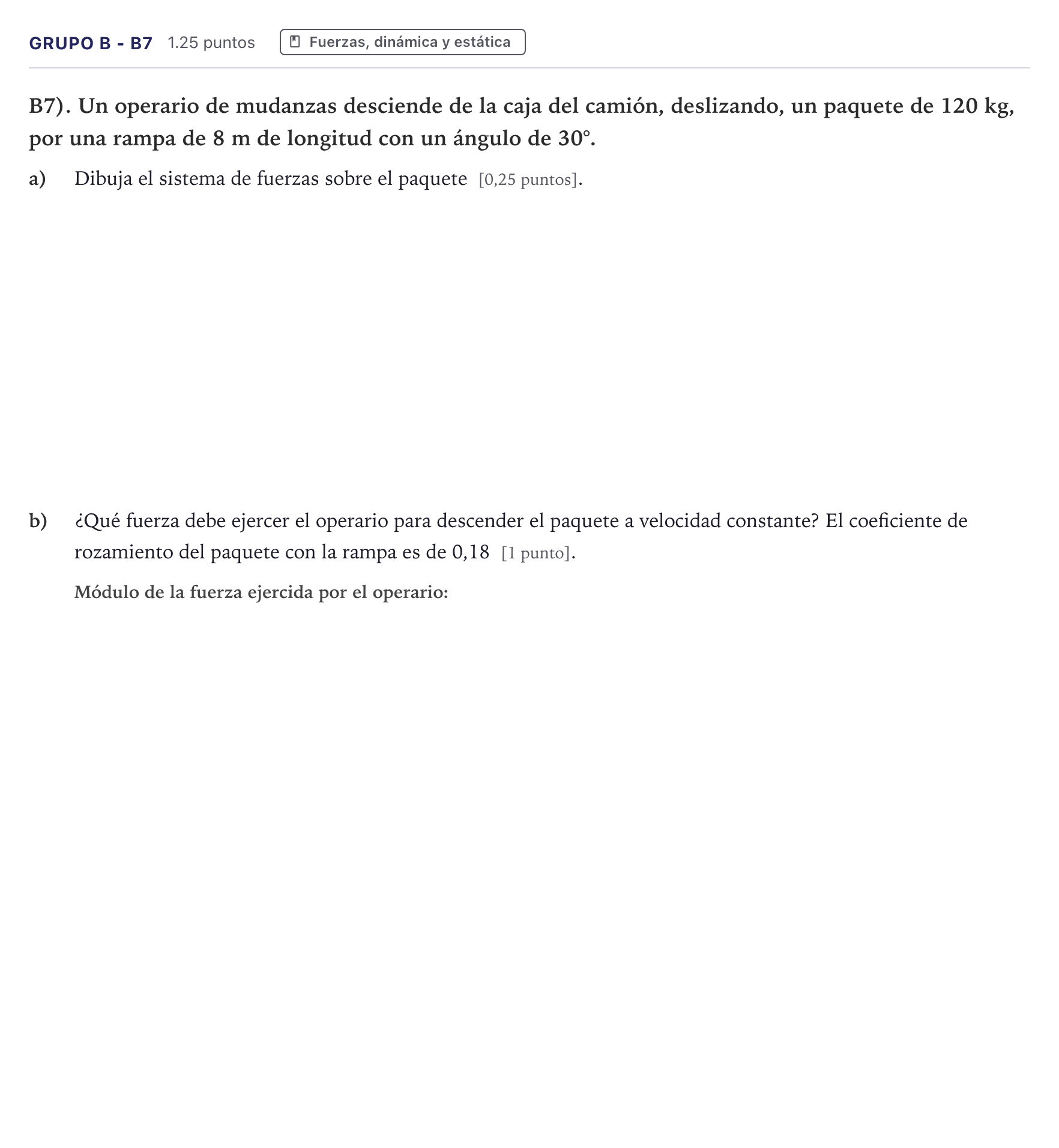

a) Dibuja el sistema de fuerzas sobre el paquete (0,25 puntos).

Solución: Diagrama de cuerpo libre sobre el plano inclinado a $30^\circ$ que muestre: - Peso $\vec{P} = m\vec{g}$, vertical hacia abajo (o descompuesto en $P_x = P\sin 30^\circ$ paralelo al plano hacia abajo y $P_y = P\cos 30^\circ$ perpendicular al plano hacia dentro). - Fuerza normal $\vec{N}$, perpendicular al plano inclinado hacia afuera. - Fuerza de rozamiento $\vec{F}_r$, paralela al plano inclinada hacia arriba (oponiéndose al movimiento descendente). - Fuerza ejercida por el operario $\vec{F}_{op}$, paralela al plano inclinada hacia arriba para retener el paquete.
