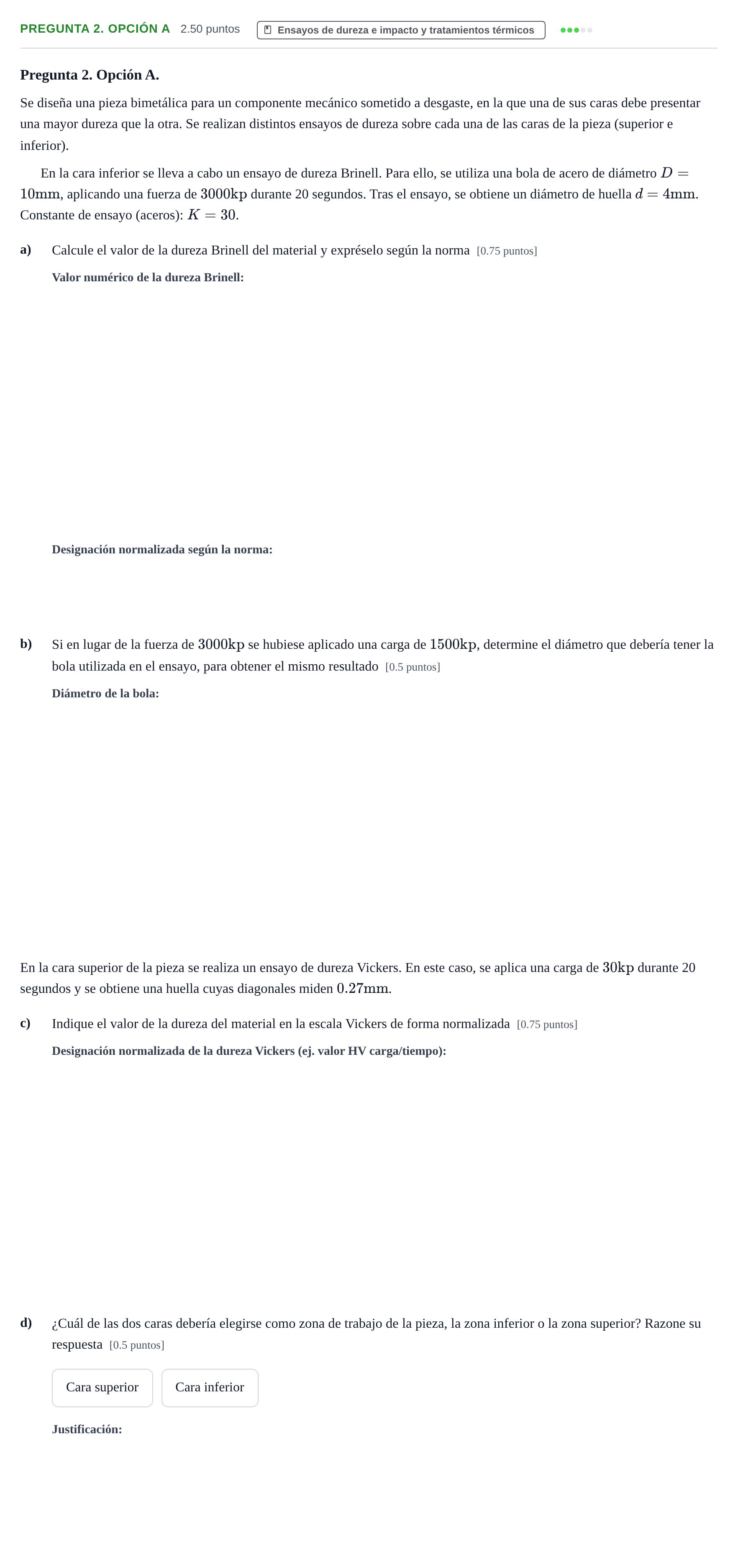

Pregunta 2. Opción A · Tecnología e Ingeniería II PAU Asturias Ordinaria 2026

Pregunta 2. Opción A.

Se diseña una pieza bimetálica para un componente mecánico sometido a desgaste, en la que una de sus caras debe presentar una mayor dureza que la otra. Se realizan distintos ensayos de dureza sobre cada una de las caras de la pieza (superior e inferior).

En la cara inferior se lleva a cabo un ensayo de dureza Brinell. Para ello, se utiliza una bola de acero de diámetro $D = 10\ \mathrm{mm}$, aplicando una fuerza de $3000\ \mathrm{kp}$ durante 20 segundos. Tras el ensayo, se obtiene un diámetro de huella $d = 4\ \mathrm{mm}$. Constante de ensayo (aceros): $K = 30$.

a)

Calcule el valor de la dureza Brinell del material y expréselo según la norma [0.75 puntos]

b)

Si en lugar de la fuerza de $3000\ \mathrm{kp}$ se hubiese aplicado una carga de $1500\ \mathrm{kp}$, determine el diámetro que debería tener la bola utilizada en el ensayo, para obtener el mismo resultado [0.5 puntos]

En la cara superior de la pieza se realiza un ensayo de dureza Vickers. En este caso, se aplica una carga de $30\ \mathrm{kp}$ durante 20 segundos y se obtiene una huella cuyas diagonales miden $0.27\ \mathrm{mm}$.

c)

Indique el valor de la dureza del material en la escala Vickers de forma normalizada [0.75 puntos]

d)

¿Cuál de las dos caras debería elegirse como zona de trabajo de la pieza, la zona inferior o la zona superior? Razone su respuesta [0.5 puntos]

Cara superior

Cara inferior
