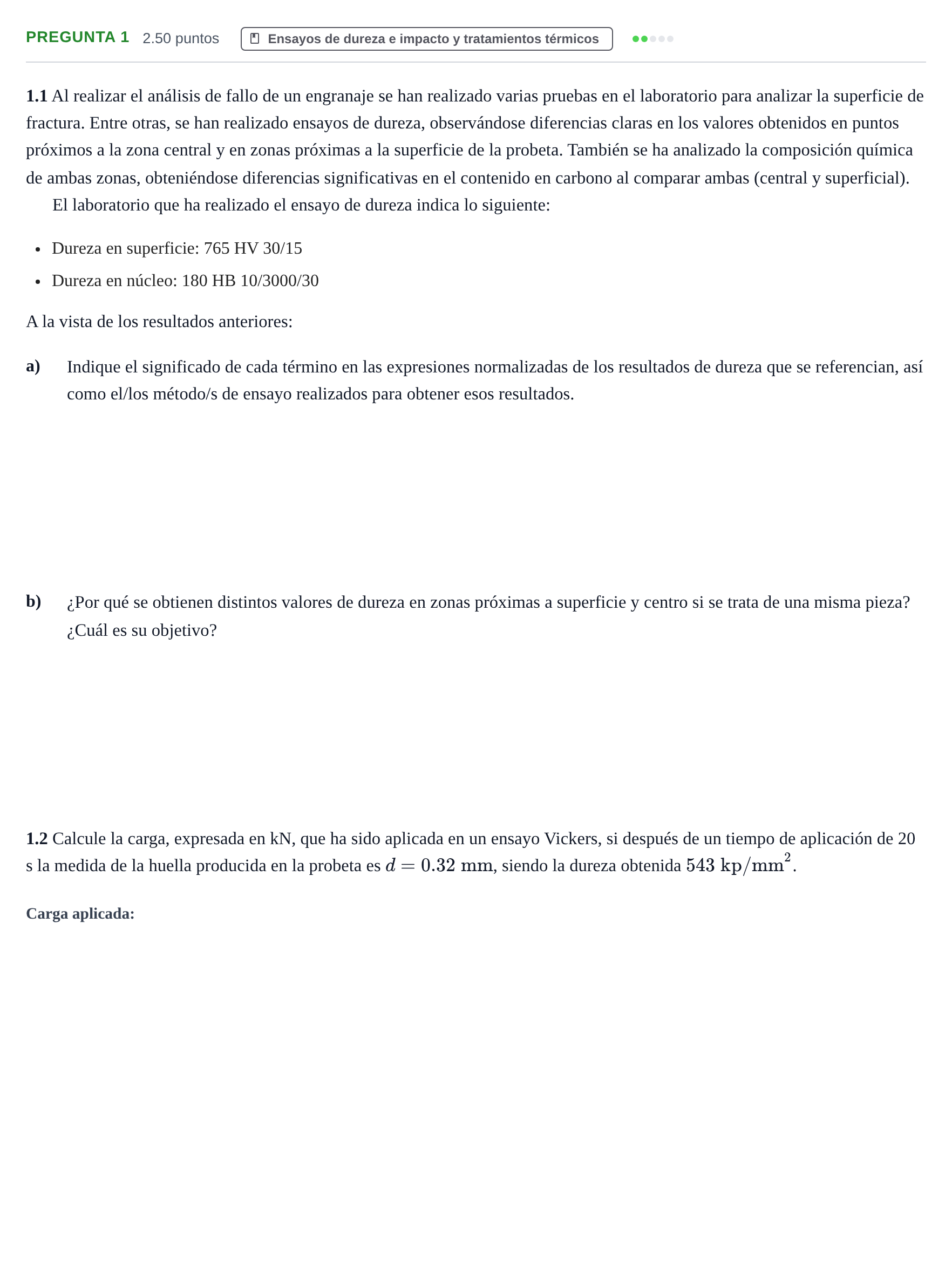

Pregunta 1 · Tecnología e Ingeniería II PAU Asturias Ordinaria 2024

1.1 Al realizar el análisis de fallo de un engranaje se han realizado varias pruebas en el laboratorio para analizar la superficie de fractura. Entre otras, se han realizado ensayos de dureza, observándose diferencias claras en los valores obtenidos en puntos próximos a la zona central y en zonas próximas a la superficie de la probeta. También se ha analizado la composición química de ambas zonas, obteniéndose diferencias significativas en el contenido en carbono al comparar ambas (central y superficial).

El laboratorio que ha realizado el ensayo de dureza indica lo siguiente:

Dureza en superficie: 765 HV 30/15

Dureza en núcleo: 180 HB 10/3000/30

A la vista de los resultados anteriores:

a)

Indique el significado de cada término en las expresiones normalizadas de los resultados de dureza que se referencian, así como el/los método/s de ensayo realizados para obtener esos resultados.

b)

¿Por qué se obtienen distintos valores de dureza en zonas próximas a superficie y centro si se trata de una misma pieza? ¿Cuál es su objetivo?

1.2 Calcule la carga, expresada en kN, que ha sido aplicada en un ensayo Vickers, si después de un tiempo de aplicación de 20 s la medida de la huella producida en la probeta es $d = 0.32\text{ mm}$, siendo la dureza obtenida $543\text{ kp/mm}^2$.
