Pregunta 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Asturias Ordinaria 2026

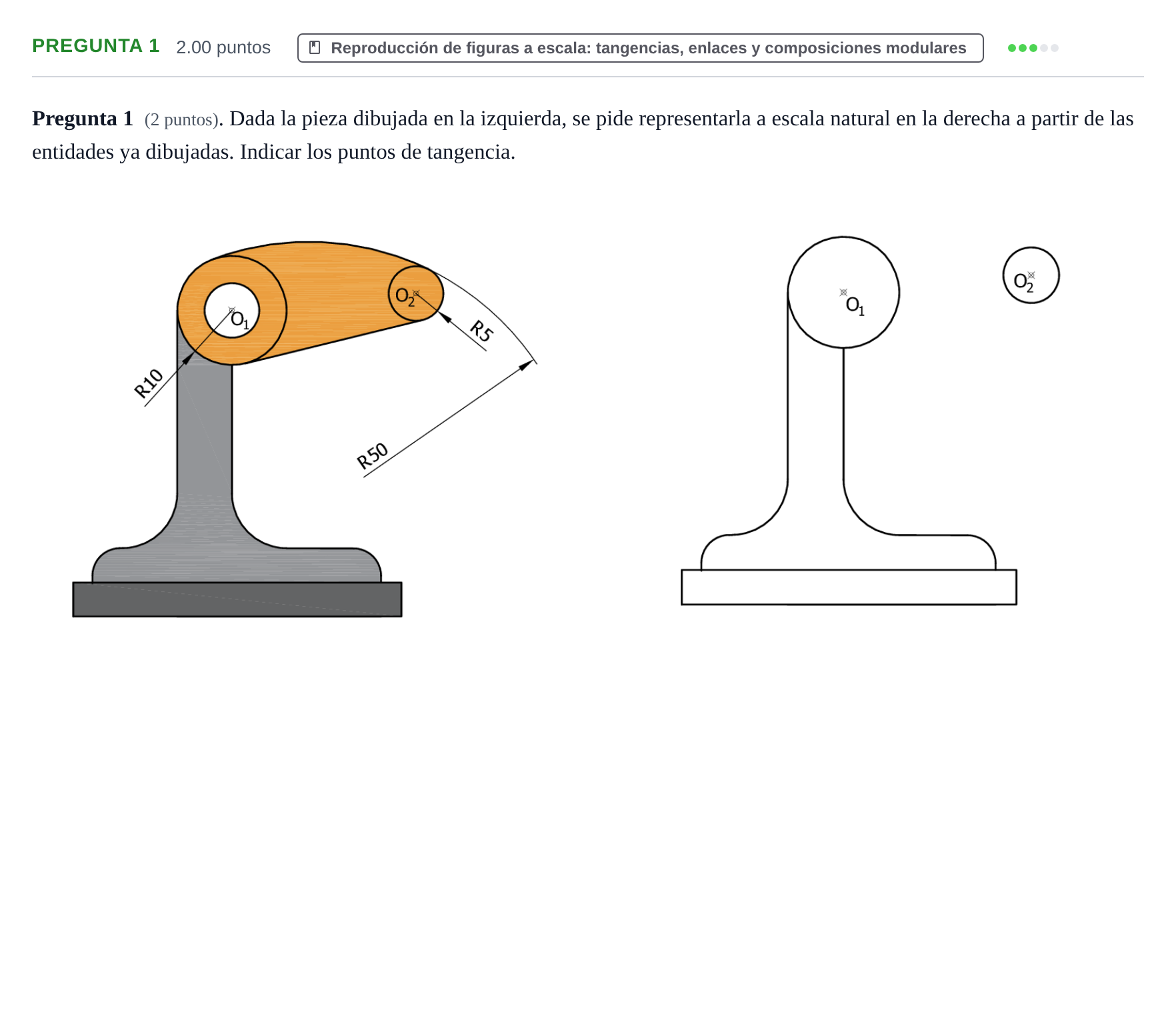

Pregunta 1 (2 puntos). Dada la pieza dibujada en la izquierda, se pide representarla a escala natural en la derecha a partir de las entidades ya dibujadas. Indicar los puntos de tangencia.

Solución: Construcción geométrica de tangencias y enlaces: 1. Recta tangente exterior inferior: trazado de tangentes exteriores a dos circunferencias de centros $O_1$ y $O_2$ (radios 10 mm y 5 mm), determinando los puntos de tangencia $T_3$ y $T_4$. 2. Arco de enlace superior de radio $R = 50\text{ mm}$: trazado de arcos con centro en $O_1$ de radio $50 - 10 = 40\text{ mm}$ y con centro en $O_2$ de radio $50 - 5 = 45\text{ mm}$ para hallar el centro del arco enlace, determinando los puntos de tangencia $T_1$ y $T_2$. 3. Trazado del contorno final definitivo con precisión y marcado claro de los puntos de tangencia $T_1, T_2, T_3, T_4$.
