Pregunta 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Asturias Extraordinaria 2026

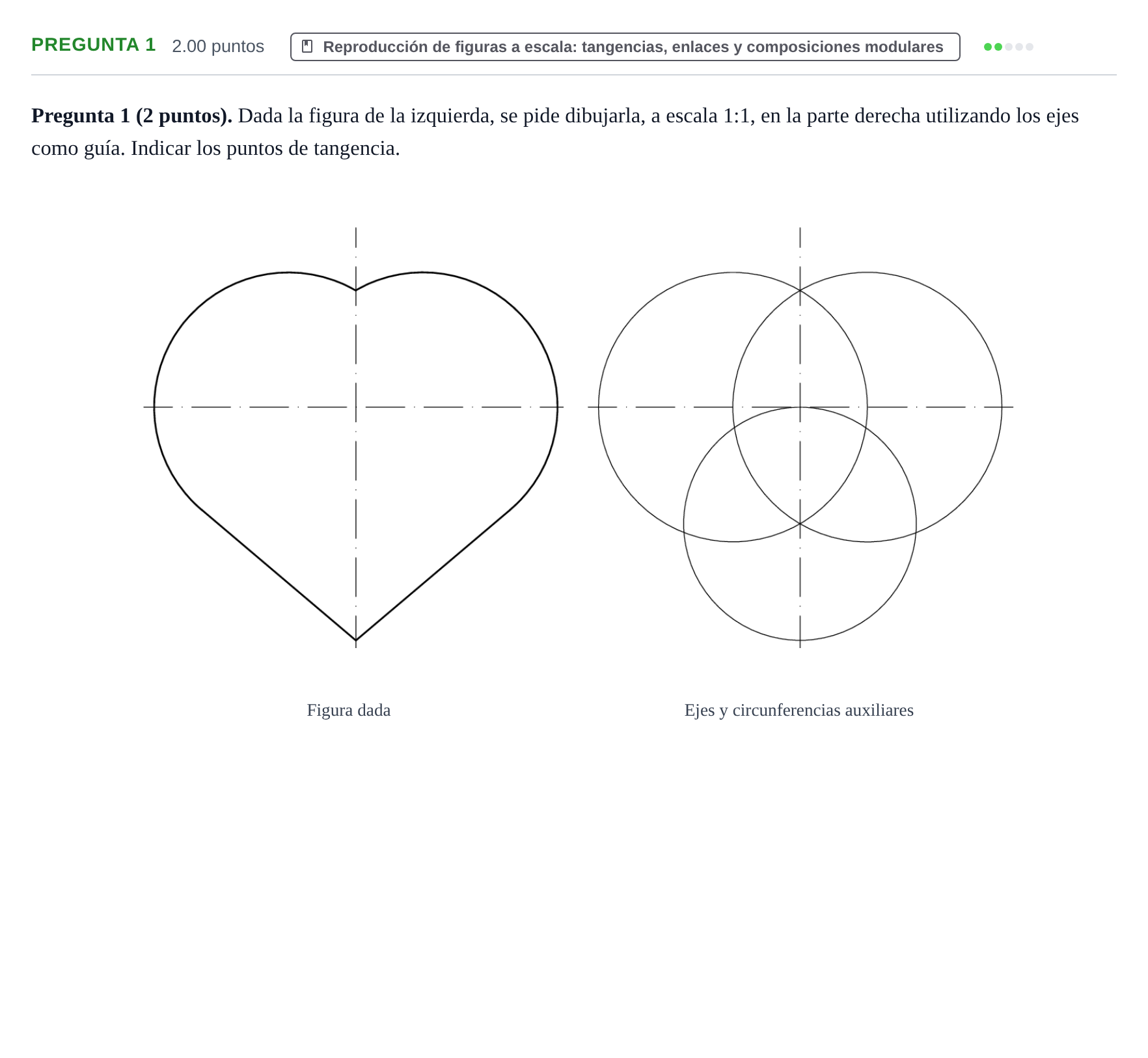

Dada la figura de la izquierda, se pide dibujarla, a escala 1:1, en la parte derecha utilizando los ejes como guía. Indicar los puntos de tangencia.

Solución: Resolución gráfica: 1. Utilizar los centros de las circunferencias dadas en la plantilla. 2. Trazar desde el vértice inferior del corazón las rectas tangentes exteriores a las circunferencias laterales determinando los puntos de tangencia exactos $T_1$ y $T_2$ mediante arcos capaces de $90^\circ$. 3. Trazar los arcos de circunferencia superiores y los segmentos tangentes inferiores hasta el vértice inferior, remarcando el contorno definitivo de la pieza.
