Pregunta 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Asturias Ordinaria 2026

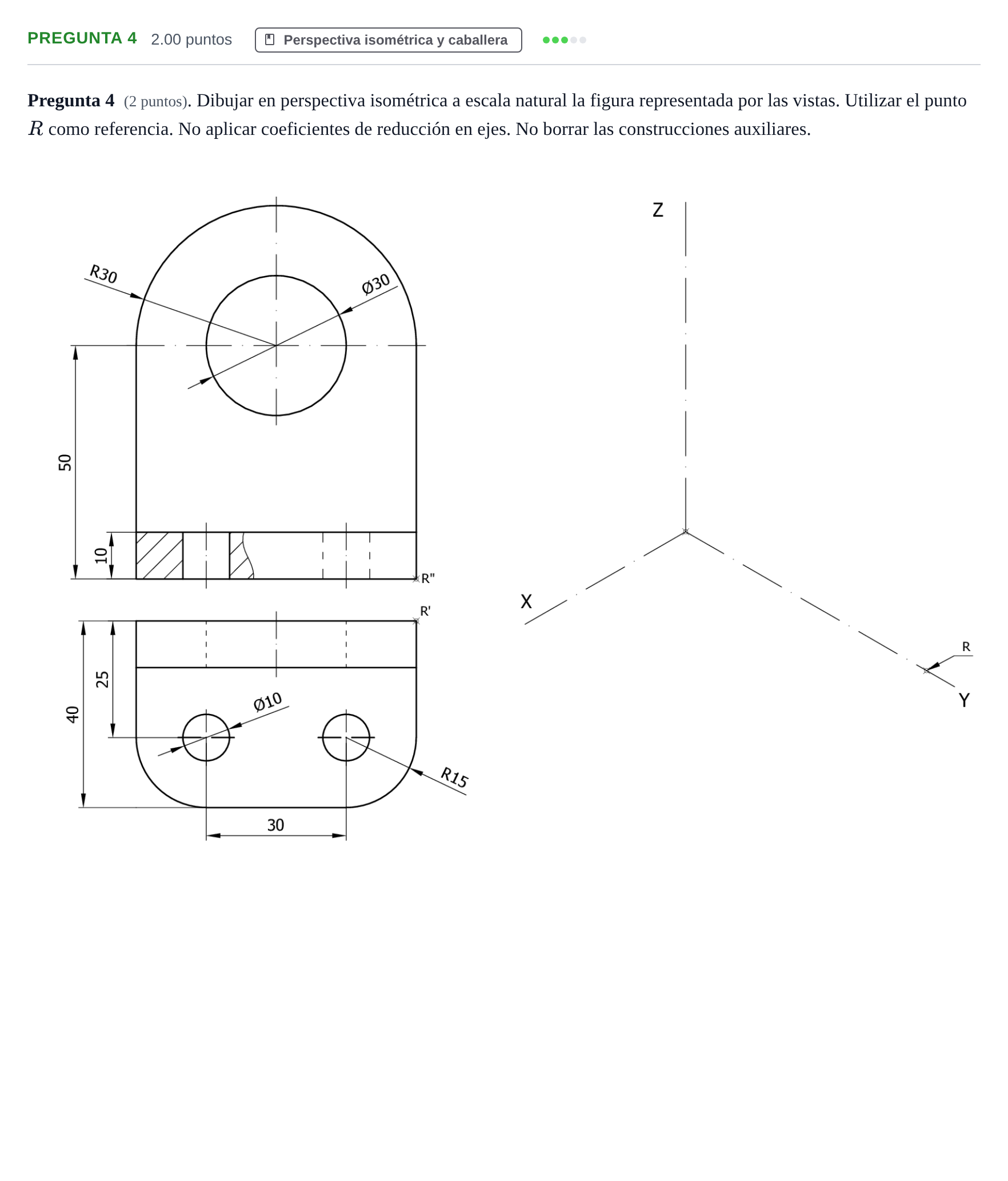

Pregunta 4 (2 puntos). Dibujar en perspectiva isométrica a escala natural la figura representada por las vistas. Utilizar el punto $R$ como referencia. No aplicar coeficientes de reducción en ejes. No borrar las construcciones auxiliares.

Solución: Procedimiento de resolución: 1. Posicionamiento del bloque envolvente y la base de la pieza a partir de la referencia $R$ respetando las dimensiones dadas (base de $40\text{ mm}$ de profundidad, $10\text{ mm}$ de espesor, redondeo de $R15$ en esquinas). 2. Representación del respaldo vertical semicilíndrico superior de $R30$ y altura $50\text{ mm}$. 3. Construcción isométrica de los círculos y taladros: - Taladros pasantes en la base de $\varnothing 10\text{ mm}$ mediante óvalos isométricos en planos paralelos a $XY$. - Taladro pasante central de $\varnothing 30\text{ mm}$ en la pared vertical mediante óvalo isométrico en el plano paralelo a $XZ$. 4. Delineación de aristas vistas con espesor adecuado, manteniendo las líneas de construcción auxiliares.
